|RS9100 serie High-Temp Optical Encoder Module - 2 canales 200 kHz -40~+100°C LPI | EPOCH| EPOCH

[serie RS9100]2 canales de alta temperatura óptica módulo de codificador incremental

RS9100 serie High-Temp módulo de codificación óptica - 2 canales, 200 kHz, 40 − C a +100°C, LPI hasta 450

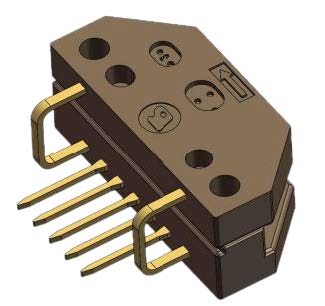

La serie RS9100 son dos módulos de codificador incremental óptico de canal. El módulo consta de una fuente de LED y un detector en un pequeño paquete de plástico. Debido a una fuente de luz de alta colimación y una matriz de fotodetector de precisión, con un codewheel o codestrip empare, el módulo proporciona la información del motor rotativo.

Selección rápida: Fabricación mecánica mecánica características Especificaciones técnicas Forma de onda Definición de «El Pin» Guía de pedidos Preguntas frecuentes

Dibujos mecánicos - dimensiones del módulo del codificador óptico de alta temperatura de la serie RS9100 (ROP 11 mm)

Serie RS9100 - dimensiones mecánicas

Fig.3 - dimensiones mecánicas (ROP 11 mm)

RS9100 Series Mechanical Dimension Drawing

Paquete de plástico en forma de C. ROP 11 mm. Unidad: mm.

[características]RS9100 Series High-Temp Optical Encoder Module - Key Features & descripción (en inglés)

•

Tipo:Módulo de codificación óptica incremental de dos canales con LED y detector

•

Sensor:Matriz de fotodetector

•

Rango de temperatura:40 − C ~ +100°C

•

Resolución:Hasta 450 LPI

•

Estructura:Diseño C-Shape

•

unjuste:No se requiere ajuste de señal

•

Salida:Compatible con TTL

•

Suministro:Suministro único de 5V

Especificaciones técnicas - RS9100 serie de 2 canales de alta temperatura óptica módulo de codificador Incremental

parámetro	Min	tipo	Max Max Max	Unidad/nota
Temperatura de almacenamiento	−40	-	+100	°C
Temperatura de funcionamiento	−40	-	+100	°C
Tensión de alimentación (Vcc)	4.5	5.0	5.5	V
Frecuencia de respuesta	-	200	-	A KHz
Corriente de funcionamiento del módulo	20	25	40	mA
Corriente de funcionamiento del Detector (Icc)	8	-	15	mA
VOL (2 k - pull-up)	-	0,2	0,4	V
VOH (2 k − pull-up)	2.4	4.5	-	V
Tiempo de subida (tr) - 2 k − pull-up, C_L=8 pF	-	120	-	ns
Tiempo de caída (tf) - 2 k − pull-up, C_L=8 pF	-	20	-	ns
Ciclo de trabajo	40	50	60	%
Diferencia de fase	60	90	120	(eléctrico)
Corriente de salida por canal	I_o	−1 mA	-	5 mA	mA
Perpendicularidad del eje + juego Axial	0,25 − 0,25	-	0,25	mm
Excentricidad del eje + juego Radial	-	-	0.04	mm
ROP	-	11	-	mm
Opciones estándar de LPI: 45, 90, 120, 150, 180, 254, 300, 360, 450

Diagrama de forma de onda de salida - RS9100 serie 2-Channel Timing

Fig.1 - diagrama de forma de onda de salida

RS9100 Series Output Waveform Diagram

Salida de dos canales (Reino unido & CH B) con desplazamiento de fase eléctrico de 90°. Ciclo de trabajo 40/50/60%.

Definición de Pin - serie RS9100 (5 pines)

Pin	función	Description
Vcc	Fuente de alimentación	Fuente de alimentación de +5V
CH A	salida	Una salida de canal
CH B	salida	Salida del canal B
PNB	Fuente de alimentación	El terreno
NC	-	No hay conexión

Información de pedido/número de parte - RS9100 serie High-Temp Optical Encoder Module

Estructura del código:RS9100 - & cuadrado; (&square; = código LPI para codestrip, o código CPR para codewheel)

R

→

S

→

9

→

1

→

0

→

0

→

−

→

LPI/RCP
Código código

Serie prefijo

separseparseparseparseparseparseparseparseparseparseparseparseparseparseparsepar

30 = 300 LPI
A = 500 CPR

Código LPI - Codestrip (lineal)

LPI Code	Valor LPI	LPI Code	Valor LPI
09	90 LPI	30	300 LPI
12	120 LPI	36	360 LPI
15	150 LPI	45	45 LPI
18	180 LPI	F5	450 LPI
25	254 LPI	-	-

Nota: el código F5 utiliza un formato alfanumérico para 450 LPI.

Código CPR - Codewheel (rotativo)

Código CPR	Valor de RCP	Código CPR	Valor de RCP
C	100 RCP	A	500 CPR
E	200 CPR	B	1000 CPR
F	256 CPR	-	-
G	360 CPR	-	-
H	400 RCP	-	—

Ejemplo - LPI (Codestrip):

RS9100-30

= serie RS9100 · código LPI 30 = 300 LPI

Ejemplo - CPR (Codewheel):

RS9100-A

= serie RS9100 · código CPR A = 500 CPR

LPI disponible:45, 90, 120, 150, 180, 254, 300, 360, 450 | RCP disponible:100, 200, 256, 360, 400, 500, 1000

Impresión/etiqueta de módulo - RS9100 módulo de codificación óptica de alta temperatura

RS9100 Module Printing/Label View (en inglés)

RS9100 Module Printing

La impresión de módulos incluye código de modelo y clasificación LPI.

Technical FAQs - RS9100 Series High-Temp Optical Encoder Module (en inglés)

P: ¿Qué es el módulo RS9100 high-temp optical encoder?

A: elRS9100Serie es un2 canalesMódulo de codificador incremental óptico diseñado paraAlta temperaturaAmbientes. Integra una fuente de LED amplificada y un conjunto de fotodetectores de precisión en un paquete compacto de plástico en forma de C, operando desde -40 − C a +100°C con resoluciones de hasta 450 LPI.

P: ¿Cuáles son las aplicaciones típicas de la serie RS9100?

A: elRS9100 high-temp encoderEs ampliamente utilizado en impresoras, plotters, servomotores y equipos de automatización de fábricas donde se requiere una detección de posición fiable bajo temperaturas elevadas.

P: ¿Qué resoluciones LPI están disponibles para RS9100?

A: elRS9100 codificador de 2 canalesSoporta opciones estándar de LPI de 45, 90, 120, 150, 180, 254, 300, 360 y 450, seleccionables a través del código de pedido RS9100-[LPI].

P: ¿El módulo RS9100 requiere ajuste de señal externa?

R: No. elRS9100El módulo cuenta con salidas compatibles con TTL sin necesidad de ajuste de señal. Opera desde una sola fuente de +5V, por lo que es fácil de integrar en los sistemas digitales existentes.

[referencia cruzada]¿Necesita una resolución más alta o un Factor de forma diferente?

RS9140 Series High-Temp Optical Encoder Module (en inglés)- para aplicaciones que requieren opciones LPI extendidas o una configuración mecánica diferente, la serie RS9140 ofrece una solución alternativa de módulo de codióptico de alta temperatura optimipara servomotor y casos de uso de automatización industrial en entornos térmicos duros.

B2B Global RS9100 Encoder Sourcing (en inglés)

Solicitar un presupuesto

¿Necesita un LPI personalizado, precios al por mayor, o soporte técnico para el módulo de codificador óptico de alta temperatura RS9100? Contacte con nuestro equipo comercial.

Request Direct Sourcing Evaluation → (en inglés)

Ventas:liya@epoch-electronic.com (en inglés)

Exención de responsabilidad:La serie RS9100 esNo se recomienda su uso en aplicaciones de seguridad. Las especificaciones están sujetas a cambios sin previo aviso. Todos los datos técnicos proporcionados son sólo para fines de referencia. Confirma con EPOCH las últimas especificaciones y disponibilidad del producto.
