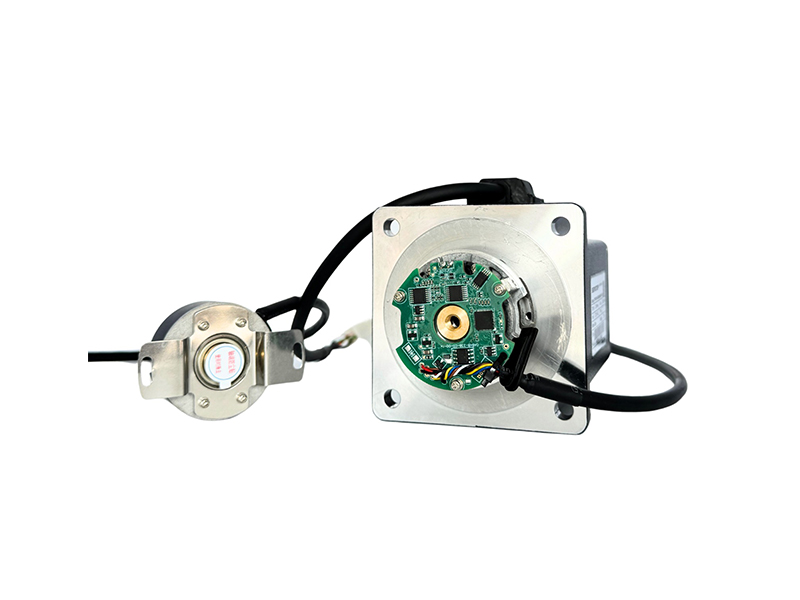

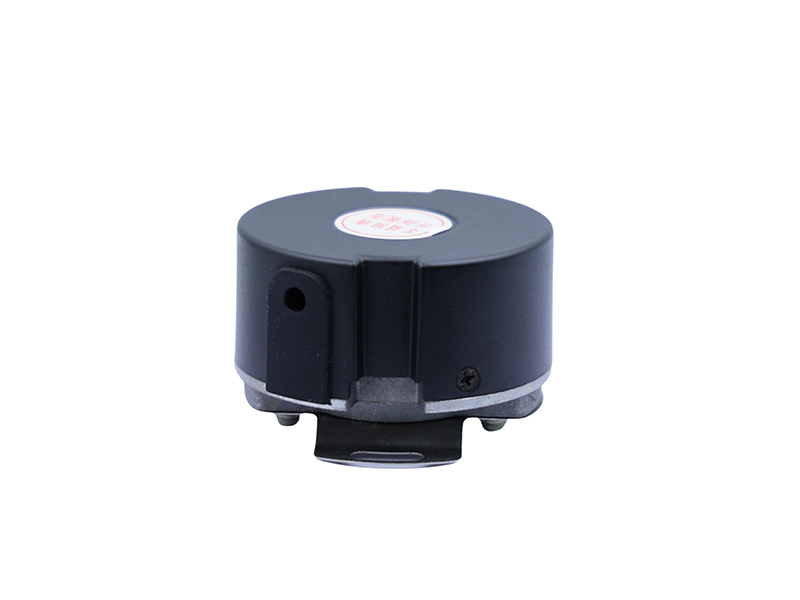

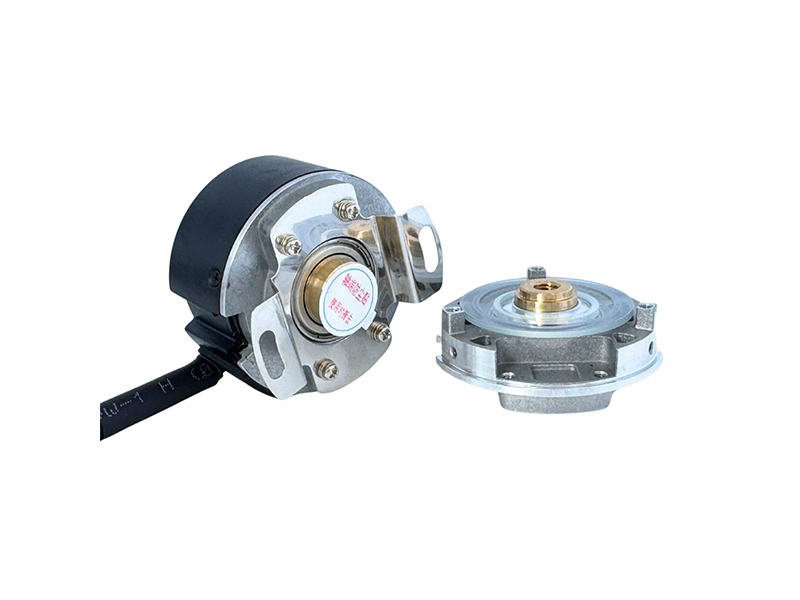

Codificadores absolutos multigiro de alta fiabilidad y alta resolución con contador multigiro de 16 bits respaldado por pila. Disponible en diámetros exteriores de 44mm y 48mm con opciones de eje recto de 9mm cónico u 8mm, incluyendo la variante de bajo perfil para aplicaciones de servo de ajuste ajustado. Todos los modelos cuentan con comunicación serial RS485 a una velocidad de baudios de 2,5mhz con una resolución de un solo giro de 17 bits o 23 bits seleccionables. Diseñados como soluciones alternativas para aplicaciones que utilizan codificadores de factor de forma Tamagawa Sun48 o Heidenhain.
| parámetro | RZH4409A | RZH4809A | RZL4408A | RZL4409A |
|---|---|---|---|---|
| Diámetro exterior | 44 mm | 48 mm | 44 mm | 44 mm |
| Agujero del eje | 9mm cónica | 9mm cónica | 8mm de recto | 9mm cónica |
| Versión versión | Alto (ZH) | Alto (ZH) | Bajo (ZL) | Bajo (ZL) |
| Resolución resolución | 17 bits / 23 bits seleccionable | |||
| Múltiples vueltas | 16 bit (65.536 vueltas) | |||
| La interfaz | RS485 2.5MHz | |||
| Tensión de alimentación | 5V DC DC | |||
| Protección contra la Ingress | IP40 | |||
| Velocidad máxima | 6.000 rpm | |||
| detalles | ↓ View (en inglés). (en inglés). (en inglés). (en inglés). | ↓ View | ↓ View | ↓ View |
Este producto se utiliza principalmente para el sistema de control servoaccionado. Proporcionar información de retroalimentación y señales auxiliares requeridas por la posición precisa y las unidades de control de velocidad para el sistema.
| parámetro | Specification |
|---|---|
| Resolución resolución | 131,072 (17 bit) / 8,388,608 (23 bit) |
| Contador de varias vueltas | 16 bits |
| Precisión de posicionamiento absoluta | < -50 segundos de arco Nota: la precisión específica depende del ajuste del motor y del montaje mecánico |
| Precisión de repetición | < − 3 segundos de arco Nota: la precisión específica depende del ajuste del motor y del montaje mecánico |
| Protocolo de interfaz | RS485 |
| Número de baubauje | 2.5 MHz |
| Frecuencia de comunicación | 16K |
| Desviación de eje admisible | Axial: − 0.5mm/Radial: − 0.02mm/ángulo de inmersión: 0.1 ± Axial: < 0,1mm/Runout Radial: < 0,01mm |
| Máxima velocidad de funcionamiento | 6.000 rpm |
| Diámetro del eje | Eje de un cono − 9, cónico 1:10 |
| Momento de inercia | 0,68 kg·mm² |
| Aceleración Angular del Rotor | Alimentado: − 80.000 rad/s ≤ / batería: − 4.000 rad/s² |
| Tensión de la batería | DC |
| Tensión de falla de la batería | 2.5V |
| Tensión de advertencia de la batería | 3.1V |
| Choque choque mecánico | 980 m/s² (100G), 11ms, 3 veces por dirección XYZ (18 en total) |
| vibración | 10-55Hz 1,5 mm / 55-2000Hz 98 m/s → / 2h por eje (6h total) |
| Temperatura de funcionamiento | -20 °C a +105 °C |
| Humedad relativa | − 90% (40 ≤ C/21d, EN 60068-2-78, sin condensación) |
| Protección contra la Ingress | IP40 |
| Consumo consumo corriente | < 100mA |
| Tiempo de ascenso/caída | Alrededor de 100 |
| Resistencia al aislamiento térmico | 50 M ² |
La época suministra opciones rígidas de resorte de hoja para adaptarse a diversas geometrías de la cáscara del servomotor.Nota:Los muelles de placa se seleccionan de acuerdo con el tamaño del extremo del motor.
MP4409-002A-40 (agujero para montaje tipo C d40 muelle de placa dimensión mecánica diagramplate sprin)
MP4409-001A-55 (agujero para montaje de tipo d d55) muelle de placa dimensión mecánica diagramplate sprin)
MP4409-003A-40 (agujero para montaje de cl-tipo d40) muelle de placa dimensión mecánica diagramplate sprin)
| Referencia de paréntesis | Montaje PCD | aplicación |
|---|---|---|
| MP4409-002A-40 | Pitch d40 | Muelle de alineación de 2 puntos para marcos del codificador absoluto de 44mm |
| MP4409-001A-55 | Tipo D | Pitch d55| Pitch d55 | Soporte de 4 puntos de alta tensión para marcos de encoder absoluto de 48mm |
Eje cónico de 9mm · 17/23 bits · RS485 2.5MHz
Dimensiones clave:
OD 44.0 mm × 9mm de diámetro cónico del eje× 9mm de diámetro cónico del eje|OD 48,0 mm × 9mm de diámetro cónico del eje
Eje cónico de 9mm · 17/23 bits · RS485 2.5MHz
Dimensiones clave:

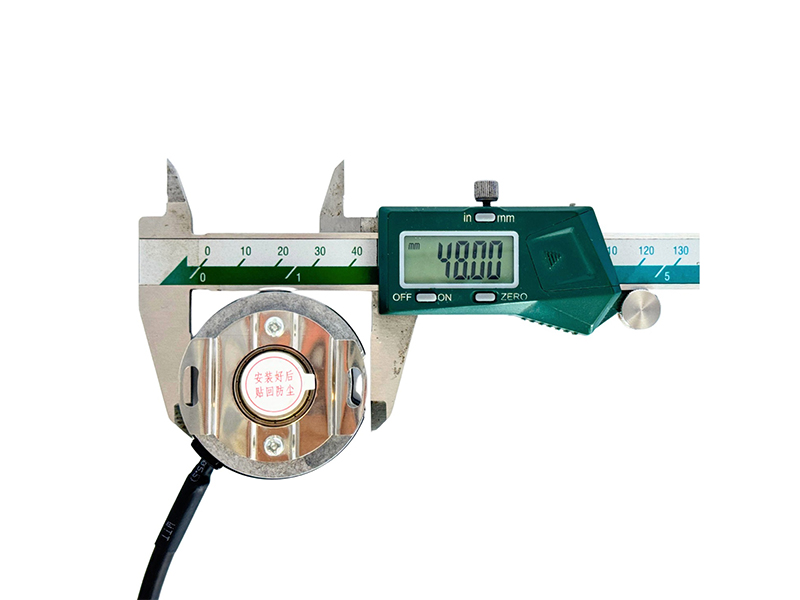

OD 48.0 mm | 9mm conical shaft bore
Eje recto de 8mm· 17/23-bit · RS485 2.5MHz · bajo perfil para espacios reducidos
Dimensiones clave:
OD 44.0 mm | Diámetro del eje recto de 8mm
Dimensiones recomendadas del extremo del motor:
Eje cónico de 9mm · 17/23 bits · RS485 2.5MHz
Dimensiones clave:
OD 44.0 mm | 9mm conical shaft bore
Los codificadores absolutos de la serie EPOCH RZ están diseñados como alternativas físicas y eléctricas para un rango de aplicaciones de codificador absoluto estándar en la industria. elRZH4809A(48mm OD) comparte un factor de forma similar con la serie Tamagawa SA48. Los modelos de 44mm (RZH4409A, RZL4408A, RZL4409A) ofrecen una resolución de giro simple de 17-23 bits y una capacidad de giro múltiple de 16 bits en una carcasa compacta de 44mm. Para aplicaciones que utilicen originalmente codiabsolutos basados en Heidenhain o en ssi, póngase en contacto con nuestro equipo para evaluar la compatibilidad del protocolo. Los ingenieros deben verificarDimensiones del taladro del eje (cónica vs. recta), patrones de perno de montaje y requisitos del protocolo de comunicaciónAntes de especificar. Póngase en contacto con nuestro equipo de ingeniería para obtener una comparación detallada del montaje.
Todas las marcas corporativas OEM, las marcas comerciales y las definiciones específicas de modelos de piezas a las que se hace referencia en estos índices son propiedades físicas de sus respectivos titulares de registro corporativo.
EPOCHEs un codificador absoluto totalmente independiente y fabricante de dispositivos de retroalimentación. No tenemos vínculos de licencia o asociaciones con ningún propietario de marca registrada.
Los ingenieros deben verificarDimensiones del diámetro del eje, protocolos de comunicación RS485, bits de resolución de un solo giro, parámetros de voltade batería y configuraciones de cable de salidaAntes de hacer referencias cruzadas en ejes CNC o robóticos.
| función | 5V | PNB | 485+ | 485 — | Batería + | GND por batería | P/escudo |
|---|---|---|---|---|---|---|---|
| Color del Cable | rojo | negro | Azul azul | amarillo | marrón | blanco | Desnuex II. |
Consulte nuestra guía de catálogo decodificado de 12 pasos a continuación para especificar los modelos de serie absolutos correspondientes a sus configuraciones de eje y resolución:
Ejemplo: R‑ZH‑44‑09‑A‑23‑M‑T‑C‑5V‑G0.35m
Explorar consultas estándar sobre laCodificador multigiro absoluto de la serie EPOCH RZFamilia para asegurar referencias cruzadas adecuadas:
Sí, todos los modelos de la serie RZ cuentan con un contador multi-vuelta de 16 bits respaldado por batería capaz de rastrear hasta 65.536 vueltas absolutas de forma continua, combinado con una resolución de vuelta única seleccionable de 17 bits o 23 bits. Esto permite una retención absoluta de la posición incluso después de la pérdida de potencia, sin necesidad de una rutina de guiado al reiniciar.
La serie RZ es compatible con 17 bits (131.072 pasos por revolución) y 23 bits (8.388.608 pasos por revolución) de una sola vuelta de resolución, seleccionable a través del código de orden. Ambas opciones incluyen el seguimiento multi-turno de 16 bits. Un mayor número de bits proporciona una resolución de posición más fina para aplicaciones de servocontrol de precisión.
El RZH4809A comparte un factor de forma de diámetro exterior de 48mm similar con la serie Tamagawa SA48. Las similitudes incluyen 48mm OD, rango de resolución de 17-23 bits, contador multi-vuelta de 16 bits y suministro de 5V DC. El RZH4809A utiliza un eje cónico de 9mm, mientras que el SA48 ofrece opciones de eje recto de 6mm u 8mm. Verifique las dimensiones del eje, el paso de montaje y el protocolo de comunicación RS485 antes de la integración.Póngase en contacto con nuestros ingenierosPara la evaluación de instalaciones de aplicación específica.
¿Necesita configuraciones personalizadas de bits absolutos (17-bit / 23-bit), arnesde conectores especializados, o evaluaciones de contrato a granel? Envíe sus necesidades a nuestros canales de envío de ventas directas.
| El artículo | descripción | Cuadro 1 | Las cajas / cartón | G.W | N.W | QTY / cartón | Tamaño del paquete |
| RZ48 | Codificador absoluto, diámetro exterior 48mm | 10pcs | 10box | 0,9kgs | 0,8kgs | 100ud. | 340*180*47mm |
