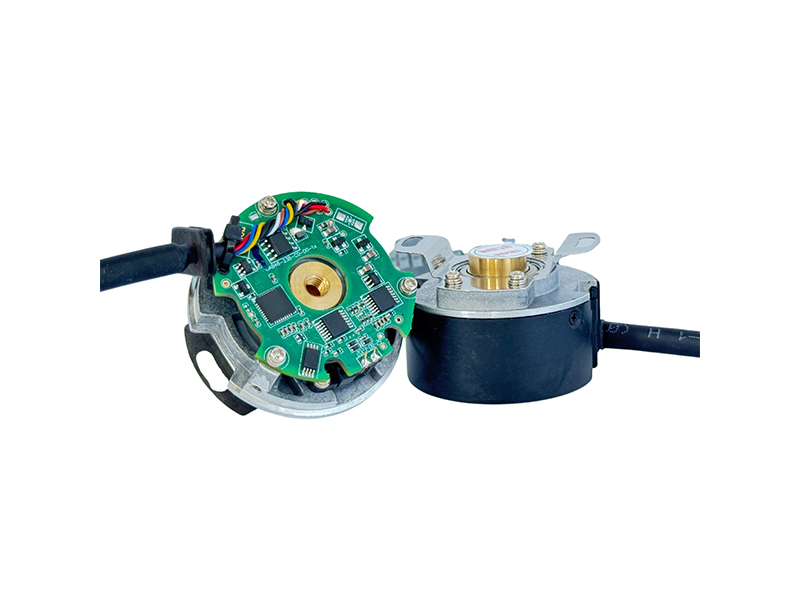

Codificadores absolutos de la serie RZ 44mm/48mm multigiro absoluto para retroalimentación Servo
detalles
Sensor de desplazamiento de salida EJ Modbus
detalles
Sensor de desplazamiento magnetostricanalep
detalles
MHA Analog Magnetostrictive Displacement Sensor (en inglés)
detalles
Profibus-DP de salida magnetostricde Sensor de desplazamiento
detalles
Codicodirotreflecen miniatura de la serie RF20 para Motor DC
detalles
SMD7015 KHz Crystal
detalles
LV7050 SPXO HCSL oscilde cristal

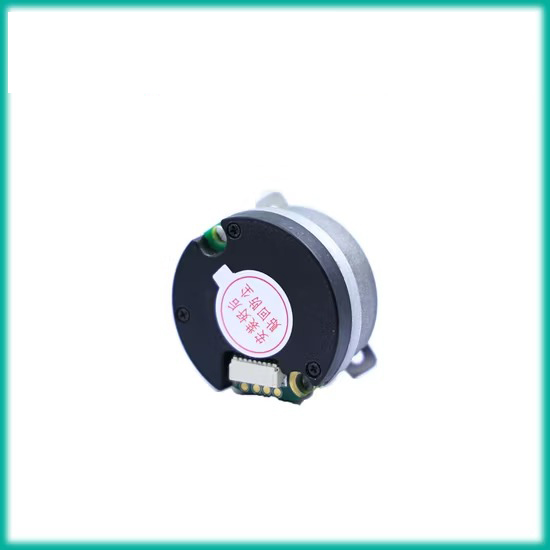

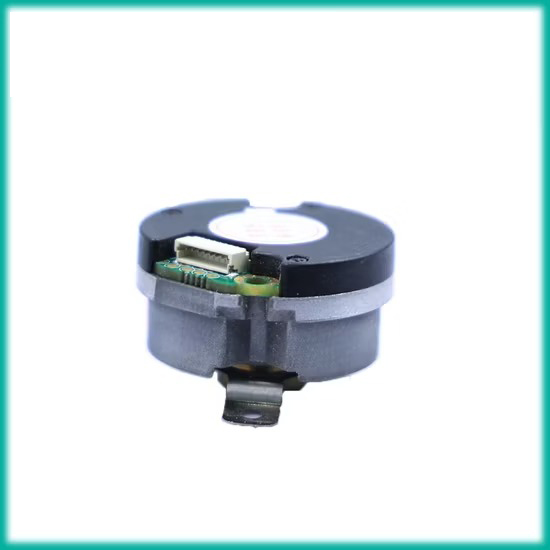

detallesCodificadores absolutos de alta fiabilidad y alta resolución disponibles en diámetro exterior de 35mm con opciones de eje cónico de 6mm, 8mm recto o 9mm. Variantes de giro simple (RZ35A) y multigiro (RZ35D06) disponibles. El RZ35D06 cuenta con un contador multi-vuelta de 16 bits respaldado por batería para la retención de la posición de apagado. Todos los modelos cuentan con comunicación serial RS485 a una velocidad de baudios de 2,5mhz con una resolución de un solo giro de 17 bits o 23 bits seleccionables. Diseñado como soluciones alternativas para aplicaciones que utilizan Tamagawa SA35 o codiabsolutos de factor de forma similares.
| parámetro | RZ35A | RZ35D06 |
|---|---|---|
| Diámetro exterior | 35 mm | |
| Opciones de diámetro del eje | 8mm recto / 9mm cónico | 6mm |
| tipo | Una vueltaabsoluta | Múltiples vueltasAbsoluto + 16 bits |
| Resolución resolución | 17 bits / 23 bits seleccionable | |
| La interfaz | RS485 2.5MHz | |
| Tensión de alimentación | 5V DC DC | |
| Protección contra la Ingress | IP40 | |
| Velocidad máxima | 6.000 rpm | |
| Memoria de apagado | - | ✓ 16-bit battery-backed (en inglés) |
| detalles | ↓ View (en inglés). (en inglés). | ↓ View |
Nota: el eje recto de 8mm y el eje cónico de 9mm solo están disponibles en RZ35A.
Este producto se utiliza principalmente para sistemas de control servoaccionados. Proporciona información de retroalimentación y señales auxiliares requeridas por la posición precisa y las unidades de control de velocidad para el sistema.
| parámetro | Specification |
|---|---|
| Resolución resolución | 131,072 (17 bit) / 8,388,608 (23 bit) |
| Multi-giro (sólo RZ35D06) | Contador de múltiples vueltas de 16 bits (65.536 vueltas, respaldado por pila) |
| Precisión de posicionamiento absoluta | < -50 segundos de arco(depende del motor y del montaje) |
| Precisión de repetición | < − 3 segundos de arco(depende del motor y del montaje) |
| Protocolo de interfaz | RS485 |
| Número de baubauje | Frecuencia de comunicación de 2,5 MHz × 16K| Communication frequency ≤ 16K |
| Desviación de eje admisible | Ángulo de inmersión: 0.1° / Axial final: <0.1mm/Radial Runout: <0.01mm |
| Máxima velocidad de funcionamiento | 6.000 rpm |
| Momento de inercia | 0,21 kg·mm² |
| Aceleración Angular del Rotor | Alimentado: − 80.000 rad/s ≤ / batería: − 4.000 rad/s² |
| Tensión de la batería | DC 3.6V (advertencia: 3.1V/falla: 2.5V) |
| Choque choque mecánico | 980 m/s² (100G), 11ms, 3 veces por dirección XYZ (18 en total) |
| vibración | 10-55Hz 1,5 mm / 55-2000Hz 98 m/s → / 2h por eje (6h total) |
| Temperatura de funcionamiento | -20 °C a +105 °C |
| Humedad relativa | − 90% (40 ≤ C/21d, EN 60068-2-78, sin condensación) |
| Protección contra la Ingress | IP40 |
| Consumo consumo corriente | < 100mA |
| Tiempo de ascenso/caída | Alrededor de 100 |
| Resistencia al aislamiento térmico | 50 M ² |
La época suministra opciones rígidas de resorte de hoja para adaptarse a diversas geometrías de la cáscara del servomotor.Nota:Seleccionar la primavera de hoja en función de las dimensiones de la cara motriz.
MP4131-704R (BM typemedium Profile withii31 agujeros de montaje) hoja de primavera dibujo mecánico
MP2831-704R (BL tipo bajo perfil con − − 31 agujeros de montaje) dibujo mecánico de resorde hoja
MP1631-704R (BP typeflat Profile with − − 31 agujeros de montaje) Leaf Spring Mechanical Drawing
MP4140-704R (perfil estándar de tipo CM con − − 40 agujeros de montaje) dibujo mecánico de resorde hoja
MP2840-704R (CL tipo de perfil bajo con − − 40 agujeros de montaje) dibujo mecánico de resorde hoja
| Referencia de paréntesis | tipo | aplicación |
|---|---|---|
| MP4131-704R | Tipo BM | Perfil medio, 31 agujeros de montaje |
| MP2831-704R | Tipo β | Bajo perfil, 31 agujeros de montaje |
| MP1631-704R | Tipo BP | Perfil plano, 31 agujeros de montaje |
| MP4140-704R | Tipo CM | Perfil estándar, 40 agujeros de montaje |
| MP2840-704R | Tipo CL | Bajo perfil, 40 agujeros de montaje |
8mm recto / 9mm eje cónico · 17/23 bits · RS485 2.5MHz · giro absoluto
Dimensiones clave:
OD 35,0 mm × 8mm de diámetro recto o 9mm de diámetro cónico del eje (seleccionable)| 8mm straight or 9mm conical shaft bore (selectable)
RZ35A08 - versión de eje recto de 8mm
RZ35A09 - versión de eje cónico de 9mm
· 17/23-bit + 16-bit Múltiples vueltas · RS485 2.5MHz · retención de posición con soporte de batería
Dimensiones clave:
OD 35.0 mm × 6mm diámetro del eje| 6mm shaft bore
[dibujo de la dimensión RZ35D06 - vistas adicionales a la espera de subir]
Los codificadores absolutos de la serie EPOCH RZ35 están diseñados como alternativas físicas y eléctricas para una variedad de aplicaciones de codificador absoluto estándar en la industria. elRZ35ALa variante de una sola vuelta comparte un factor de forma similar de 35mm con la serie Tamagawa SA35, mientras que elRZ35D06La variante multigiro ofrece una alternativa de posición absoluta con batería en el mismo espacio compacto. Ambos modelos ofrecen una resolución de 17-23bit comparable con la comunicación RS485 de 2.5MHz. Para aplicaciones que utilicen originalmente codiabsolutos basados en Heidenhain o en ssi, póngase en contacto con nuestro equipo para evaluar la compatibilidad del protocolo. Los ingenieros deben verificarDimensiones del taladro del eje, patrones de perno de montaje y requisitos de giro sencillo vs. giro múltipleAntes de especificar. Póngase en contacto con nuestro equipo de ingeniería para obtener una comparación detallada del montaje.
Todas las marcas corporativas OEM, las marcas comerciales y las definiciones específicas de modelos de piezas a las que se hace referencia en estos índices son propiedades físicas de sus respectivos titulares de registro corporativo.
EPOCHEs un fabricante totalmente independiente de codificadores absolutos. No tenemos vínculos de licencia o asociaciones con ningún propietario de marca registrada.
Los ingenieros deben verificarDimensiones del diámetro del eje, protocolos de comunicación RS485, requisitos de giro único vs. giro múltiple y configuraciones de cable de salidaAntes de cruzar referencias.
| El Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| señal | 5V | PNB | 485+ | 485 - | Batería + | GND por batería | NC | PE |
| Color del Cable | rojo | negro | Azul azul | amarillo | marrón | blanco | — | Escudo escudo |
Consulte nuestra guía de catálogo decodia continuación. Ejemplo de configuración:RZ35A08- eje recto RZ35A + 8mm.
Explorar consultas estándar sobre laEPOCH RZ35 Series (en inglés)Familia del codificador absoluto:
P: ¿Es el RZ35A un codificador absoluto de una o varias vueltas?
El RZ35A es unUna vueltaCodificador absoluto seleccionable con resolución de 17 o 23 bits. El RZ35D06 es unmulti-turnCodificador absoluto con la misma resolución de giro sencillo más un contador multigiro de 16 bits respaldado por batería para la retención de la posición de apagado.
P: ¿Es la serie RZ35 compatible con la serie Tamagawa SA35?
La serie RZ35 comparte un factor de forma de diámetro exterior de 35mm similar con la serie Tamagawa SA35.Similitudes:35mm OD, resolución 17-23 bits, comunicación RS485.Diferencias clave a verificar:Tipo de taladro del eje (6mm/8mm recto vs. 9mm cónico), configuración de giro único vs. multigiro. Por favor verifique todos los parámetros mecánicos y eléctricos antes de la integración.Póngase en contacto con nuestros ingenierosPara la evaluación de instalaciones de aplicación específica.
P: ¿Qué opciones de resolución ofrece la serie RZ35-17 bits o 23 bits?
Tanto RZ35A como RZ35D06 soportan una resolución seleccionable de 17 bits (131.072 pasos/Rev) o 23 bits (8.388.608 pasos/Rev). RZ35D06 añade un seguimiento multi-giro de 16 bits.
¿Necesita bits de resolución personalizados (17-bit / 23-bit), arnesde conectores especializados, o evaluaciones de contratos a granel? Envíe sus necesidades a nuestros canales de envío de ventas directas.
Nota: el eje recto de 8mm y el eje cónico de 9mm solo están disponibles para el RZ35A.
| El artículo | descripción | Cuadro 1 | Las cajas/ cartón | G.W | N.W | QTY/ cartón | Tamaño del paquete |
| RZ35 | Codificador absoluto, 35mm de diámetro exterior | 10pcs | 10box | 0.38kgs | 0,3 KGS | 100ud. | 310*130*45mm |
Descubra todas las especificaciones técnicas descargando hoy mismo la hoja de datos.
