detallesTemperatura de trabajo -20 ℃ ~+105 ℃
Consumo actual < 100mA
Voltade la batería 3.6V DC
Tensión de falla de la batería 2.5V
Voltade advertencia de la batería 3.1V
Salida diferencial
Suministro único de 5V
Tiempo de subida/caída alrededor de 100ns
Resistencia aislada 50M ²
Resolución 131072(17bit) 8388608(23bit ) | Momento de inercia 0,21kg ·mm2 | |
| Contador de resolución multivuelta de 16 bits | ||
Precisión de posicionamiento absoluta < -50 segundos angulares Nota: la precisión específica depende del ajuste del motor y del montaje mecánico | Aceleración angular del Rotor Durante la fuente de alimentación ≥ 80000rad/ S2 Cuando funciona con batería ≤4000rad/ S2 | |
Precisión de posicionamiento por repetición < − 3 Los segundos angulares
Nota: la precisión específica depende del ajuste del motor y del montaje mecánico | Choques mecánicos Aceleración del impacto 980m/ S2 11ms. Impacto 3 veces en cada dirección, en total 18 veces | |
| Aviso de fallo de tensión de la batería | vibrvibrvibrvibrvibrvibrvibrvibrvibrvibrvibrvibrvibrvibrvibrvibr 10 a 55Hz, manteniendo la amplitud de 1.5mm Aceleración entre 55 y 2000Hz is98ms2 XYZ 2 horas por dirección axial,6 horas en total | |
| Interfaz RS485 | ||
| Frecuencia de comunicación ≥ 16K | ||
| Tasa de baudios 2.5MHz | Temperatura de trabajo -20 ℃ ~+105 ℃ | |
Introduzca la desviación admisible de inmersión del eje Ángulo: 0,1 ° Axial :< 0,1mm Runout Radial :<0.01mm | Humedad relativa − 90% (40 ≤ /21d, Basado EN EN 60068-2 -78) sin condensación. | |
| Velocidades de funcionamiento de hasta 6000rpm | Grado de protección IP40 |
El Pin número | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Definición de señal | 5V | PNB | 485+ | 485 — | Batería + | GND por batería | NC | PE |
| Cable Color Color | rojo | negro | Azul azul | amarillo | marrón | blanco | Mallas blindadas |
| nombre | especificación | Grado de resistencia | La cantidad | Posición de aplicación |
Rosca Helicon rosca | M3*6 | Grado 9.8 | 1 ud | Extremo del eje |
Rosca Helicon rosca | M2,5 *12 | Grado 9.8 | 2 piezas | Cuerpo del codificador |
RSG35R06A Mechanical Dimension Drawing (en inglés)
RSG35B06A Mechanical Dimension Drawing (en inglés)
Localización del extremo del eje - dibujo de la dimensión de la cara del Motor
Localización del eje del hombro del eje - dibujo de la dimensión de la cara del Motor
RSG35B08A Mechanical Dimension Drawing (en inglés)

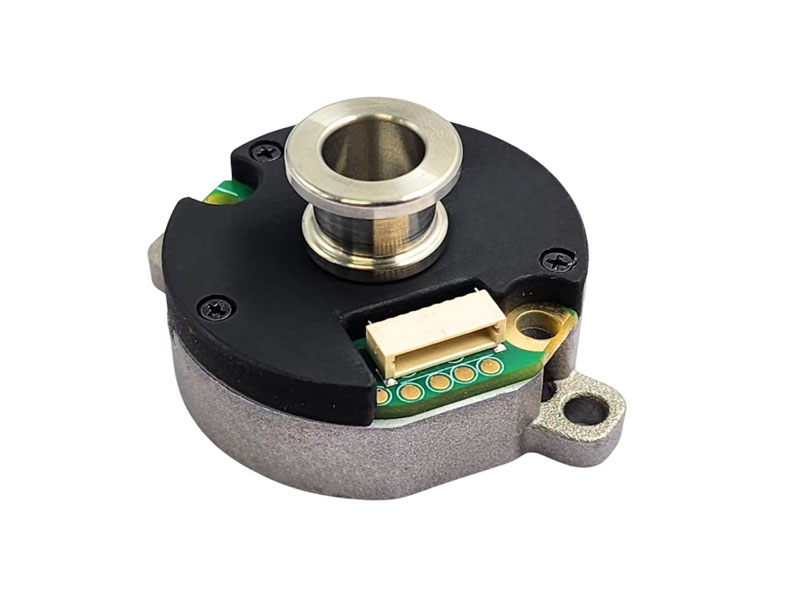

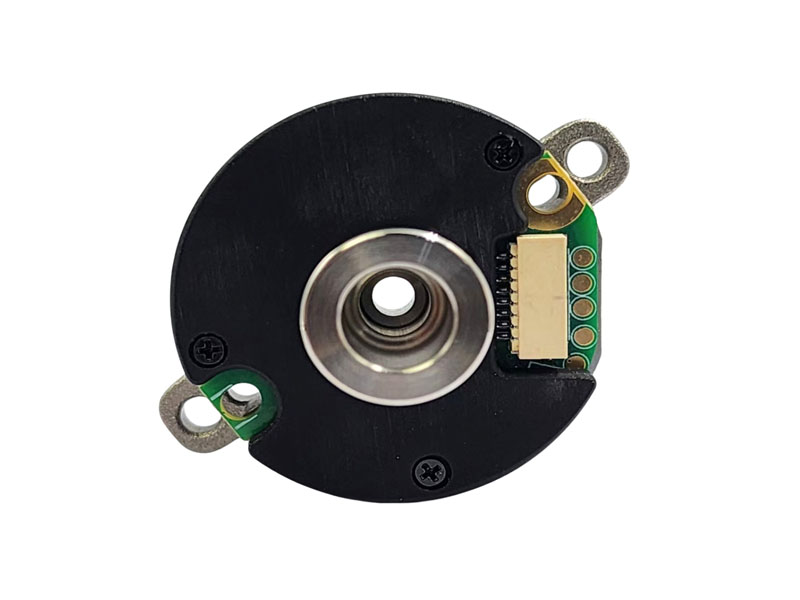

El codimagnético absoluto sin soporte de la serie RSG35 se utiliza principalmente para el sistema de control servoaccionado. Proporcionar información de retroalimentación y señales auxiliares requeridas por la posición precisa y las unidades de control de velocidad para el sistema.
Ofrece posicionamiento de alta resolución con hasta 23 bits de giro sencillo y 16 bits de giro múltiple para un control preciso del motor.
El diseño compacto del cartusin barba con un diámetro exterior de 35mm permite una fácil integración en espacios reducidos.
Una interfaz RS485 fiable soporta una transmisión de datos rápida con velocidades de baudios de hasta 2,5 MHz.
Amplio rango de temperaturas de funcionamiento (-20°C a +105°C) con excelente resistencia a vibraciones y golpes para robustez industrial.
El bajo consumo de corriente (< 100mA) y el funcionamiento con batería garantizan un rendimiento estable y un tiempo de inactividad mínimo.
| El artículo | descripción | Cuadro 1 | Las cajas / cartón | G.W | N.W | QTY / cartón | Tamaño del paquete |
| RSG35 | RSG35 serie RSG35 codificación magnética absoluta sin soporte | 10pcs | 10box | /kg | /kg | 100ud. | 310*130*45mm |
Descubra todas las especificaciones técnicas descargando hoy mismo la hoja de datos.
| Número de pieza | La interfaz |
dimensiones
(mm) |
Rango de resolución | Resolución contador |
Comunicación comunicación frecuencia |
Temperatura de trabajo |
Comunicación comunicación frecuencia |
Velocidades de funcionamiento |
Protección protección estructura |
La huella 3D | Hoja de datos | muestra |
| RZ35A08 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 |  |
 |
|
| RZ35A09 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06Q | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06S | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4408A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZH4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ4809A | RS485 | Φ48mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| UZ3509 | RS485 | Φ35mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4408 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4409 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4809 | RS485 | Φ48mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| RS972 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RS970 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RF28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RT28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RF20 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RR28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RS5 | / | / | / | Single/Multi-Turn | / | / | / | / | / | |
|
|
| RSG35 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RSU3506 | RS485 | / | 17-24 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| MS Series | / | / | 17 Bits | Single/Multi-Turn | ≤16K | -10℃～105℃ | 16K | ≤6000rpm | / | |
|
|
| RZ44 & RZ48 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RZ1337A | RS485 | / | 25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 12000rpm | IP40 | |
|
|
| RZ7810 | RS485 | / | 23~25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RS Series | RS485 | / | 17~23 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
