detallesTemperatura de trabajo -20 ℃ ~+105 ℃
Consumo de corriente < 120mA
Voltade la batería 3.6V DC
Tensión de falla de la batería 2.5V
Voltade advertencia de la batería 3.1V
Salida diferencial
Suministro único de 5V
Tiempo de subida/caída alrededor de 100ns
Resistencia aislada 50M ²
Resolución 8388608 (23bit) ~ 33554432 (25bit) | Momento de inercia 0,68kg ·mm2 | |
| Contador de resolución multivuelta de 16 bits | ||
Precisión de posicionamiento absoluta < -50 segundos angulares Nota: la precisión específica depende del ajuste del motor y del montaje mecánico | Aceleración angular del Rotor Durante la fuente de alimentación ≥ 80000rad/ S2 Cuando funciona con batería ≤4000rad/ S2 | |
Precisión de posicionamiento por repetición < − 3 Los segundos angulares Nota: la precisión específica depende del ajuste del motor y del montaje mecánico | Choques mecánicos Aceleración del impacto 980m/ S2 11ms. Impacto 3 veces en cada dirección, en total 18 veces | |
| Aviso de fallo de tensión de la batería | vibrvibrvibrvibrvibrvibrvibrvibrvibrvibrvibrvibrvibrvibrvibrvibr 10 a 55Hz, manteniendo la amplitud de 1.5mm Aceleración entre 55 y 2000Hz is98ms2 XYZ 2 horas por dirección axial,6 horas en total | |
| Interfaz RS485 | ||
| Frecuencia de comunicación ≥ 16K | ||
| Tasa de baudios 2.5MHz | Temperatura de trabajo -20 ℃ ~+105 ℃ | |
Introduzca la desviación admisible del eje Axial: − 0.5mm Radial: − 0.02mm de inmersión Ángulo: 0,1 °Axial :< 0,1 mm Radial Runout :<0.01mm | Humedad relativa − 90% (40 ≤ /21d, Basado EN EN 60068-2 -78) sin condensación. | |
| Velocidades de funcionamiento de hasta 6000rpm | Grado de protección IP40 | |
| Diámetro del eje: eje de un cono − 10 1, 10 |
Definición de señal | 5V | PNB | 485+ | 485 — | Batería + | GND por batería | P |
| Cable Color Color | rojo | negro | Azul azul | amarillo | marrón | blanco | Mallas blindadas |
RZ7810A Mechanical Dimension Drawing (en inglés)
A través del agujero
Ángulo de compromiso de 45°
MD1510-701AMechanical Dimension Drawing (en inglés)
MN3010-701A dibujo de dimensión mecánica

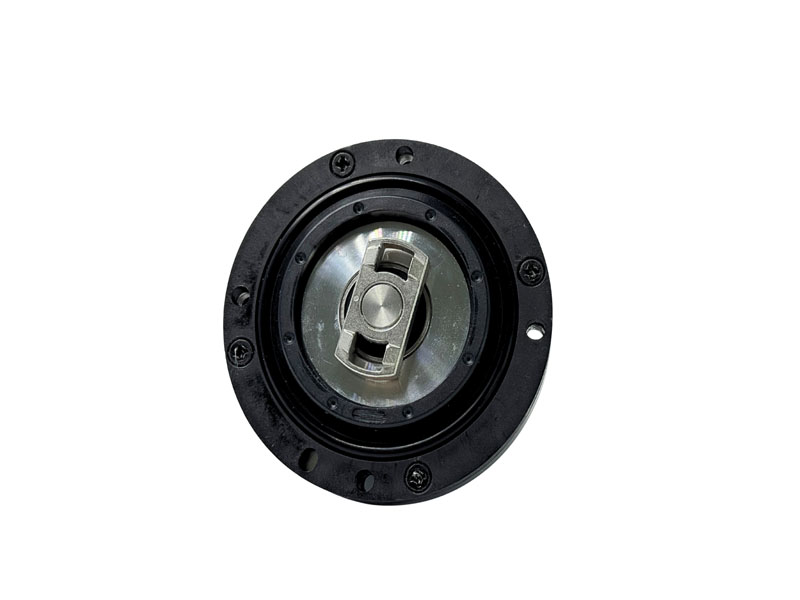

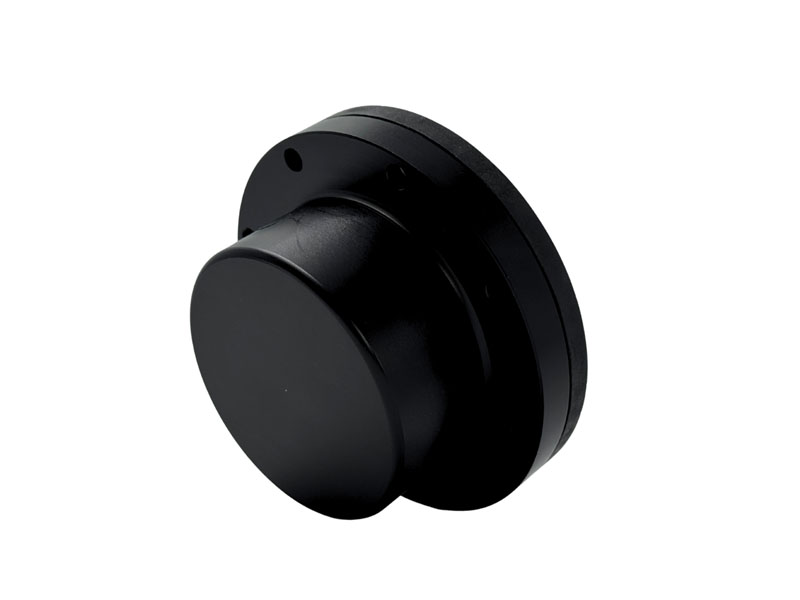

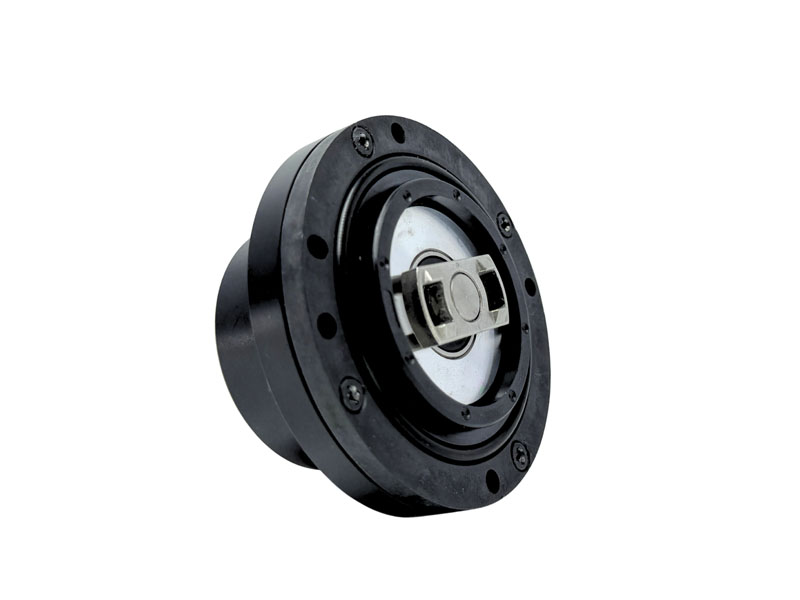

RZ7810 codificador absoluto de 23 a 25 bits multi-giro Se utiliza principalmente para el sistema de control servoaccionado. Proporcionar información de retroalimentación y señales auxiliares requeridas por la posición precisa y las unidades de control de velocidad para el sistema.
.
El posicionamiento absoluto de alta resolución con un solo giro de 23 bits a 25 bits y un giro múltiple de 16 bits garantiza una respuesta precisa.
Diseño compacto montado en la base con una resistente carcasa de 78mm de diámetro para un montaje industrial robusto.
La fiable interfaz de comunicación RS485 admite transferencia de datos de alta velocidad con velocidades de baudios de hasta 2,5 MHz.
Amplio rango de temperaturas de funcionamiento de -20°C a +105°C con una excelente resistencia a los golpes y vibraciones mejora la durabilidad.
Soporta desviaciones del eje axial y radial con tolerancias mecánicas ajustadas para una integración suave en los sistemas servo.
| El artículo | descripción | Cuadro 1 | Las cajas / cartón | G.W | N.W | QTY / cartón | Tamaño del paquete |
| RZ7810 | RZ7810 codificador absoluto de 23 a 25 bits multi-giro | 10pcs | 10box | /kg | /kg | 100ud. | 310*130*45mm |
Descubra todas las especificaciones técnicas descargando hoy mismo la hoja de datos.
| Número de pieza | La interfaz |
dimensiones
(mm) |
Rango de resolución | Resolución contador |
Comunicación comunicación frecuencia |
Temperatura de trabajo |
Comunicación comunicación frecuencia |
Velocidades de funcionamiento |
Protección protección estructura |
La huella 3D | Hoja de datos | muestra |
| RZ35A08 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 |  |
 |
|
| RZ35A09 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06Q | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35D06S | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4408A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZH4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZL4409A | RS485 | Φ44mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ4809A | RS485 | Φ48mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| UZ3509 | RS485 | Φ35mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4408 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4409 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ4809 | RS485 | Φ48mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| RS972 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RS970 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RF28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RT28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RF20 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RR28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RS5 | / | / | / | Single/Multi-Turn | / | / | / | / | / | |
|
|
| RSG35 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RSU3506 | RS485 | / | 17-24 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| MS Series | / | / | 17 Bits | Single/Multi-Turn | ≤16K | -10℃～105℃ | 16K | ≤6000rpm | / | |
|
|
| RZ44 & RZ48 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RZ1337A | RS485 | / | 25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 12000rpm | IP40 | |
|
|
| RZ7810 | RS485 | / | 23~25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RS Series | RS485 | / | 17~23 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| RZ35 Series | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
