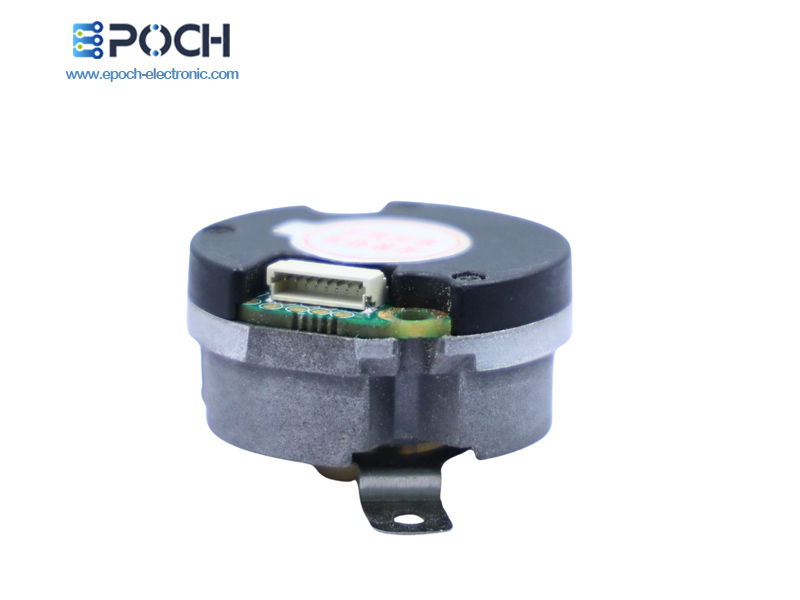

RZ35 serie multi-giro con codificador absoluto

  • RZ35 serie multi-giro con codificador absoluto
  • RZ35 serie multi-giro con codificador absoluto
  • RZ35 serie multi-giro con codificador absoluto
  • RZ35 serie multi-giro con codificador absoluto
  • RZ35 serie multi-giro con codificador absoluto
  • RZ35 serie multi-giro con codificador absoluto

Hoja de datos

Huella huella

RoHS

Catálogo catálogo

Solicite su cotización hoy

Para su cotización personalizada, por favor rellene el siguiente formulario. Si necesita ayuda inmediata, no dude en contactar con nosotros: liya@epoch-electronic.com.

Datos técnicos Solicitar información Todas las demás monedas

DC-DC Power Modules (en inglés)

Convertidores DC-DC personalizados Explore DC-DC Converters

Productos de Encoder

El codificador rotrotexplor

Productos de sensores

Productos relacionados

características

  • Temperatura de trabajo -20 ℃ ~+105 ℃

  • Consumo actual < 100mA

  • Voltade la batería 3.6V DC

  • Tensión de falla de la batería 2.5V

  • Voltade advertencia de la batería 3.1V

  • Salida diferencial

  • Suministro único de 5V

  • Tiempo de subida/caída alrededor de 100ns

  • Resistencia aislada 50M ²



Parámetros técnicos


Resolución 131072(17bit) 8388608(23bit)


Momento de inercia 0,21kg ·mm2
Contador de resolución multivuelta de 16 bits

Precisión de posicionamiento absoluta < -50 segundos angulares


Nota: la precisión específica depende del ajuste del motor y del montaje mecánico

Aceleración angular del Rotor

Durante la fuente de alimentación ≥ 80000rad/ S2

Cuando funciona con batería ≤4000rad/ S2

Precisión de posicionamiento por repetición < − 3 Los segundos angulares


Nota: la precisión específica depende del ajuste del motor y del montaje mecánico

Choques mecánicos

Aceleración del impacto 980m/ S2

11ms. Impacto 3 veces en cada dirección, en total 18 veces


Aviso de fallo de tensión de la batería

vibrvibrvibrvibrvibrvibrvibrvibrvibrvibrvibrvibrvibrvibrvibrvibr

10 a 55Hz, manteniendo la amplitud de 1.5mm

Aceleración entre 55 y

2000Hz is98ms2 XYZ 2 horas por axial

Dirección,6 horas en total

Interfaz RS485
Frecuencia de comunicación ≥ 16K
Tasa de baudios 2.5MHzTemperatura de trabajo -20 ℃ ~+105 ℃

Introduzca la desviación admisible de inmersión del eje Ángulo: 0,1 °

Objetivo Axial :< 0,1mm Radial

Runout :<0.01mm

Humedad relativa − 90% (40 ≤ /21d,

Basado EN EN 60068-2 -78) sin condensación.

Velocidades de funcionamiento de hasta 6000rpmGrado de protección IP40


Definiciones de Cable de Cable


Número de teléfono

12345678

Definición de señal

5VPNB485+485 —

Batería +

GND por batería

NCPE
Cable Color ColorrojonegroAzul azulamarillomarrónblanco

Mallas blindadas


Parámetros técnicos

Technical Parameters


Nota: el eje recto de 8mm y el eje cónico de 9mm solo están disponibles en RZ35A.





Selección de la talla principal

RZ35A08 Mechanical Dimension

RZ35A08 Mechanical Dimension Drawing (en inglés)



RZ35A09 Mechanical Dimension

RZ35A09 dibujo de la dimensión mecánica


RZ35D06Q 2-M2.5 Depth4 Mechanical Dimension

RZ35D06Q Mechanical Dimension Drawing (en inglés)



RZ35D06J Mechanical Dimension

RZ35D06J dibujo de la dimensión mecánica



RZ35D06S Mechanical Dimension

RZ35D06S Mechanical Dimension Drawing (en inglés)


Nota: seleccione el muelle según las dimensiones de la cara motriz.

Selección del tamaño de la pestaña primavera

MP4131-704R

MP4131-704R (BM Type - perfil medio con − 31 agujeros de montaje) dibujo mecánico de resorde hoja



MP2831-704R

MP2831-704R (BL Type - perfil bajo con − 31 agujeros de montaje) dibujo mecánico de resorde hoja



MP1631-704R

MP1631-704R (BP Type - perfil plano con − 31 agujeros de montaje) dibujo mecánico de resorde hoja



MP4140-704R

MP4140-704R (tipo CM - perfil estándar con − 40 agujeros de montaje) dibujo mecánico de resorde hoja


MP2840-704R

MP2840-704R (tipo CL - perfil bajo con − 40 agujeros de montaje) dibujo mecánico de resorde hoja





aplicaciones


El codiabsoluto de rodamientos de múltiples vueltas de la serie RZ35 se utiliza principalmente para el sistema de control servoaccionado. Proporcionar información de retroalimentación y señales auxiliares requeridas por la posición precisa y las unidades de control de velocidad para el sistema.


  1. Una alta resolución de hasta 23 bits y un conteo multigiro de 16 bits garantizan un posicionamiento absoluto ultra preciso.

  2. El diseño compacto de 35mm montado en el soporte permite una fácil integración con motores y equipos rotativos.

  3. La fiable comunicación RS485 ofrece una transmisión de datos de alta velocidad con tasas de baudios de hasta 2,5 MHz.

  4. Un amplio rango de temperaturas de funcionamiento de -20°C a +105°C y una sólida resistencia a los golpes y las vibraciones proporcionan un rendimiento industrial fiable.

  5. El posicionamiento absoluto basado en baterías mantiene la integridad de los datos durante la pérdida de energía mientras consume menos de 100mA para la eficiencia energética.


Solicitar información

Información de pedido/número de pieza


RZ35 Series Ordering Information


Nota: el eje recto de 8mm y el eje cónico de 9mm solo están disponibles para el RZ35A.



absolute encoder shaft


Información sobre el embalaje




El artículodescripción

Cuadro 1

Las cajas

/ cartón

G.WN.W

QTY

/ cartón

Tamaño del paquete
RZ35Codificador absoluto, 35mm de diámetro exterior10pcs10box0.38kgs0,3 KGS100ud.310*130*45mm


Descubra todas las especificaciones técnicas descargando hoy mismo la hoja de datos.




Todos los codificadores rot

Número de pieza La interfaz dimensiones
(mm) 		Rango de resolución Resolución contador Comunicación comunicación
frecuencia 		Temperatura de trabajo Comunicación comunicación
frecuencia 		Velocidades de funcionamiento Protección protección
estructura 		La huella 3D Hoja de datos muestra
RZ35A08 RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ35A09 RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ35D06Q RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ35D06S RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZL4408A RS485 Φ44mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZH4409A RS485 Φ44mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZL4409A RS485 Φ44mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ4809A RS485 Φ48mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
UZ3509 RS485 Φ35mm 1000-5000CPR Single/Multi-Turn Differential output -20°C-+105°C 500khz / IP40
UZ4408 RS485 Φ44mm 1000-5000CPR Single/Multi-Turn Differential output -20°C-+105°C 500khz / IP40
UZ4409 RS485 Φ44mm 1000-5000CPR Single/Multi-Turn Differential output -20°C-+105°C 500khz / IP40
UZ4809 RS485 Φ48mm 1000-5000CPR Single/Multi-Turn Differential output -20°C-+105°C 500khz / IP40
RS972 / / / / / -40°C to +85°C / / /
RS970 / / / / / -40°C to +85°C / / /
RK Series / / / / / -20°C to +85°C / / /
RS Series RS485 / 17~23 Bits Single/Multi-Turn ≤16K -20°C-+105°C 16K 6000rpm IP40
RZ35 Series RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
RZ35 Series RS485 Φ35mm 17~23 Bits Single/Multi-Turn Differential output -20°C-+105°C 16K 6000rpm IP40
