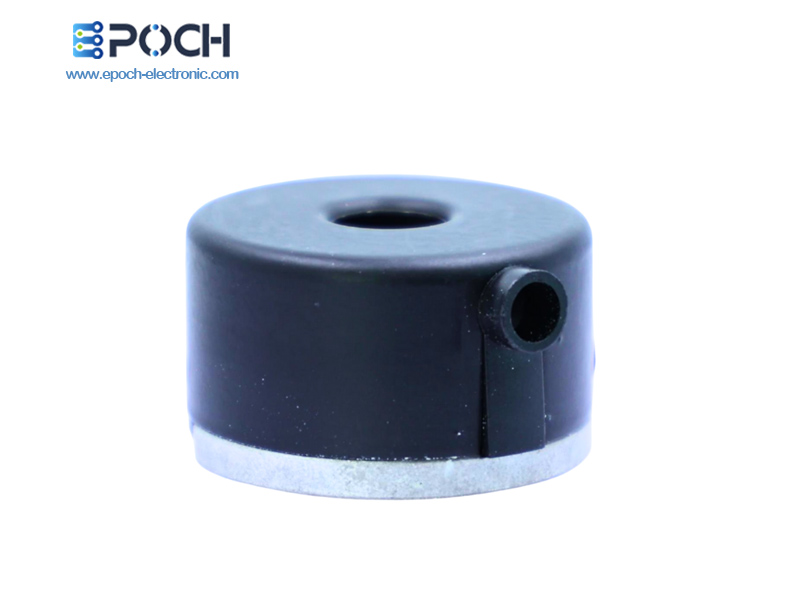

Serie RZ35 con la interfaz RS485 del codificador absoluto

  • Serie RZ35 con la interfaz RS485 del codificador absoluto
  • Serie RZ35 con la interfaz RS485 del codificador absoluto
  • Serie RZ35 con la interfaz RS485 del codificador absoluto
  • Serie RZ35 con la interfaz RS485 del codificador absoluto
  • Serie RZ35 con la interfaz RS485 del codificador absoluto
  • Serie RZ35 con la interfaz RS485 del codificador absoluto

Hoja de datos

Huella huella

RoHS

Catálogo catálogo

Solicite su cotización hoy

Para su cotización personalizada, por favor rellene el siguiente formulario. Si necesita ayuda inmediata, no dude en contactar con nosotros: liya@epoch-electronic.com.

Datos técnicos Solicitar información Todas las demás monedas

DC-DC Power Modules (en inglés)

Convertidores DC-DC personalizados Explore DC-DC Converters

Productos de Encoder

El codificador rotrotexplor

Productos de sensores

Productos relacionados

características

  • Temperatura de trabajo -20 ℃ ~+105 ℃

  • Consumo actual < 100mA

  • Voltade la batería 3.6V DC

  • Tensión de falla de la batería 2.5V

  • Voltade advertencia de la batería 3.1V

  • Salida diferencial

  • Suministro único de 5V

  • Tiempo de subida/caída alrededor de 100ns

  • Resistencia aislada 50M ²



Parámetros técnicos


Resolución 131072(17bit) 8388608(23bit)


Momento de inercia 0,21kg ·mm2
Contador de resolución multivuelta de 16 bits

Precisión de posicionamiento absoluta < -50 segundos angulares


Nota: la precisión específica depende del ajuste del motor y del montaje mecánico

Aceleración angular del Rotor

Durante la fuente de alimentación ≥ 80000rad/ S2

Cuando funciona con batería ≤4000rad/ S2

Precisión de posicionamiento por repetición < − 3 Los segundos angulares


Nota: la precisión específica depende del ajuste del motor y del montaje mecánico

Choques mecánicos

Aceleración del impacto 980m/ S2

11ms. Impacto 3 veces en cada dirección, en total 18 veces


Aviso de fallo de tensión de la batería

vibrvibrvibrvibrvibrvibrvibrvibrvibrvibrvibrvibrvibrvibrvibrvibr

10 a 55Hz, manteniendo la amplitud de 1.5mm

Aceleración entre 55 y

2000Hz is98ms2 XYZ 2 horas por axial

Dirección,6 horas en total

Interfaz RS485
Frecuencia de comunicación ≥ 16K
Tasa de baudios 2.5MHzTemperatura de trabajo -20 ℃ ~+105 ℃

Introduzca la desviación admisible de inmersión del eje Ángulo: 0,1 °

Axial :< 0,1mm

Radial (Radial) Runout :<0.01mm

Humedad relativa − 90% (40 ≤ /21d,

Basado EN EN 60068-2 -78) sin condensación.

Velocidades de funcionamiento de hasta 6000rpmGrado de protección IP40


Definiciones de Cable de Cable


Número de teléfono

12345678

Definición de señal

5VPNB485+485 —

Batería +

GND por batería

NCPE
Cable Color ColorrojonegroAzul azulamarillomarrónblanco

Mallas blindadas


Parámetros técnicos

Technical Parameters


Nota: el eje recto de 8mm y el eje cónico de 9mm solo están disponibles en RZ35A.





Selección de la talla principal

RZ35A08 Mechanical Dimension

RZ35A08 Mechanical Dimension Drawing (en inglés)




RZ35A09 Mechanical Dimension Drawing

RZ35A09 dibujo de la dimensión mecánica



RZ35D06Q 2-M2.5 Depth4 Mechanical Dimension Drawing




RZ35D06Q Mechanical Dimension Drawing (en inglés)



RZ35D06J Mechanical Dimension Drawing

RZ35D06J dibujo de la dimensión mecánica



RZ35D06S Mechanical Dimension Drawing

RZ35D06S Mechanical Dimension Drawing (en inglés)



Nota: seleccione el muelle según las dimensiones de la cara motriz.

Selección del tamaño de la pestaña primavera


MP4131-704R

MP4131-704R (BM Type - perfil medio con − 31 agujeros de montaje) dibujo mecánico de resorde hoja


MP2831-704R



MP2831-704R (BL Type - perfil bajo con − 31 agujeros de montaje) dibujo mecánico de resorde hoja




MP1631-704R




MP1631-704R (BP Type - perfil plano con − 31 agujeros de montaje) dibujo mecánico de resorde hoja



MP4140-704R

MP4140-704R (tipo CM - perfil estándar con − 40 agujeros de montaje) dibujo mecánico de resorde hoja



MP2840-704R

MP2840-704R (tipo CL - perfil bajo con − 40 agujeros de montaje) dibujo mecánico de resorde hoja












aplicaciones


 La serie RZ35 que lleva la interfaz RS485 del codiabsoluto se utiliza principalmente para el sistema de control servoaccionado. Proporcionar información de retroalimentación y señales auxiliares requeridas por la posición precisa y las unidades de control de velocidad para el sistema.

.


  1. Una alta resolución de hasta 23 bits y un conteo multigiro de 16 bits garantizan un posicionamiento absoluto ultra preciso.

  2. El diseño compacto de 35mm montado en el soporte simplifica la integración con motores y equipos rotativos.

  3. La robusta interfaz de comunicación RS485 admite una transmisión de datos fiable de alta velocidad de hasta 2,5mhz.

  4. Un amplio rango de temperaturas de funcionamiento de -20°C a +105°C y una excelente resistencia a golpes y vibraciones garantizan la idoneidad para entornos industriales duros.

  5. Bajo consumo de energía (< 100mA) con el posicionamiento absoluto respaldado por batería mantiene la integridad de los datos durante la pérdida de energía y reduce el mantenimiento.


Solicitar información

Información de pedido/número de pieza


RZ35 Series Ordering Information


Nota: el eje recto de 8mm y el eje cónico de 9mm solo están disponibles para el RZ35A.



absolute encoder shaft


Información sobre el embalaje




El artículodescripción

Cuadro 1

Las cajas

/ cartón

G.WN.W

QTY

/ cartón

Tamaño del paquete
RZ35Codificador absoluto, 35mm de diámetro exterior10pcs10box0.38kgs0,3 KGS100ud.310*130*45mm
