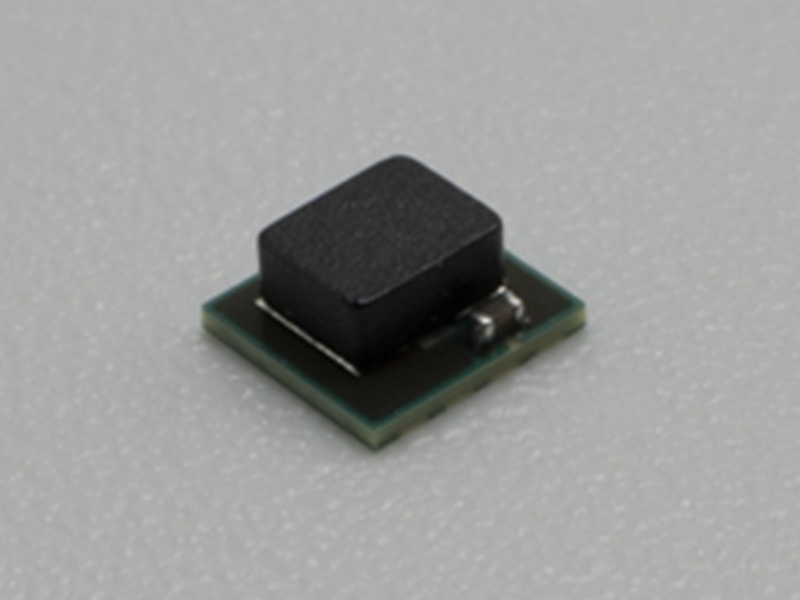

FHT23030 DC/DC ajustmódulo convertidor Buck (entrada 4.5V-17V, salida 0.9V-6V)

características

3 corriente continua de salida

Rango de tensión de entrada: 4,5v-17v

Tensión de salida: 0,9v-6v

Topología de control CoT

40uun corriente operativa inactiva

Modo de ahorro de energía para eficiencia de carga ligera

Indicación de salida poder good (PG)

Programable soft-start

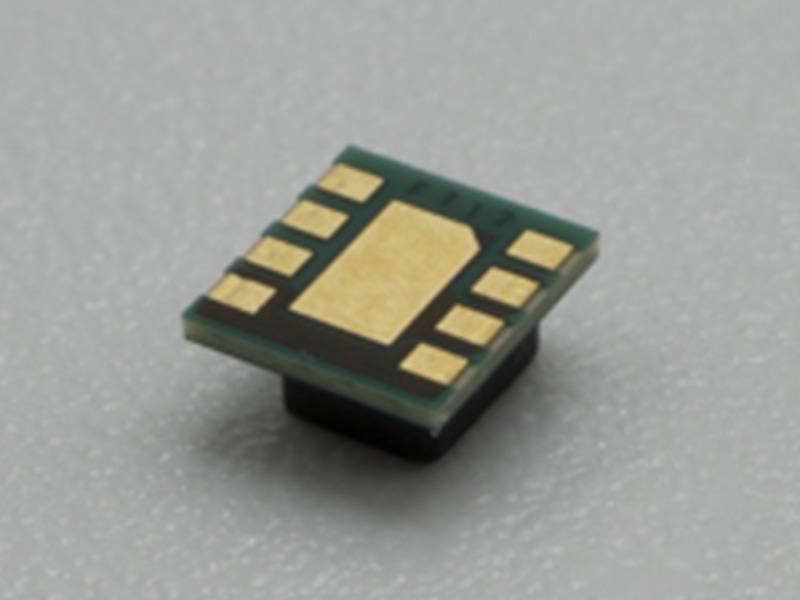

Paquete LGun de pequeño tamaño: (3mm×2.8mm×1.4mm)

aplicaciones

Equipamiento Industrial

Telecomunicaciones y redes de telecomunicaciones

Unidades de estado sólido

descripción

El FHT23030 es un módulo de alimentación DC/DC no aislado que proporciona una solución de alimentación completa.

Simplifica el diseño al requerir sólo un número mínimo de componentes de resistencia y condenspara su periferia. Con un rango de voltade entrada de 4,5 ~17V y una corriente de salida nominal de 3A, el voltade salida es ajustable, y

Presenta una excelente regulación de carga y de línea. Para maximizar la eficiencia, el FHT23030 opera en modo PFM con una frecuencia de conmutación nominal de 2MHz

Entra automáticamente en el modo de ahorro de energía durante cargas ligeras.

En el modo de ahorro de energía, la corriente de funcionamiento en reposo típica del módulo es de 40A. El FHT23030 cuenta con amplias características de protección, incluyendo protección de sobrecorriente (OCP), protección de cortocircuito (SCP), protección de bloqueo de bajo volta(UVLO), y protección de sobretemperatura.

Aplicaciones típicas

Configuración del El El Pin

Características eléctricas características eléctricas

Corriente de entrada

Corriente de entrada

Nota 1: destaca por encima de los que figuran en la "clasificación máxima absoluta" Sección puede causar daños permanentes en el dispositivo. La exposición prolongada a cualquiera de las condiciones de clasificación máxima absoluta puede afectar la fiabilidad del dispositivo y la vida útil.

Nota 2: la corriente de salida máxima continua puede ser derated debido a la temperatura de Unión de la FHT23030.

Nota 3: las especificaciones de rendimiento de la FHT23030 están garantizadas sobre un rango de temperatura de funcionamiento interno de -40°C a 125°C. Tenga en cuenta que la temperatura máxima interna se determina conjuntamente por condiciones de funcionamiento específicas

 Con la disposición de la placa de circuito, la resistencia térmica nominal del paquete, y otros factores ambientales.

Las condiciones de prueba son VIN = 12V,VOUT = 1.0V, con condensexternos CIN=2x10μF y 1 = 2x47μF, y una temperatura de TA = 25. C, a menos que se indique lo contrario.

Las condiciones de prueba son VIN = 12V ,VOUT = 1.0V, con condensadores externos CIN=2x10μF , con o t  = 2x47μF ,Y una temperatura de TA = 25. C, a menos que se indique lo contrario.

Las condiciones de prueba son V_IN  = 12V,V_OUT = 1.0V, con condensadores externos C_IN=2x10μF y C_OUT  = 2x47μF, y una temperatura de TA = 25. C, a menos que se indique lo contrario.

Las condiciones de prueba son VIN = 12V ,VOUT = 1.0V, con condensadores externos CIN=2x10μF ,1  = 2x47μF Y una temperatura de TA = 25. C, a menos que se indique lo contrario.

Las condiciones de prueba son VIN = 12V ,VOUT = 1.0V, con condensadores externos CIN=2x10μF ,COUT  = 2x47μF Y una temperatura de TA = 25. C, a menos que se indique lo contrario

El C es VIN = 12V ,VOUT = 1.0V, con condensadores externos CIN=2x10μF , con o t  = 2x47μF Y una temperatura de TA = 25. C, a menos que se indique lo contrario.

funcionamiento

El FHT23030 es un convertide voltabuck DC-DC síncrono con una frecuencia de conmutación de 2MHz. Puede alcanzar una corriente de salida continua de 3A dentro de un rango de voltade entrada de 4,5v a 17V.

Habilitar Control (es)

El FHT23030 puede ser activado o desactivado mediante el ajuste del pin EN. Cuando el pin EN está conectado a un nivel alto, el módulo está habilitado. Cuando el pin EN está conectado a un nivel bajo o flotante, el módulo se desactiva. En este modo, la corriente de entrada típica es 1.5μA. El pin EN también se puede utilizar para establecer el umbral de bloqueo de subtensión (UVLO) del FHT23030, con el circuito de aplicación que se muestra EN la figura 1:

Figura 1: circuito divide tensión de bloqueo de subtensión (UVLO)

Arranque suave (SS)

La función soft-start controla la pendiente de subida de la tensión de salida dentro de 1ms durante el arranque, lo que puede suprimir la corriente de entrada. El FHT23030 es capaz de arrancar con un condensde salida preses. Durante el arranque preses, los dos MOSFETs de potencia no se pueden encender hasta que la pinza de voltainterno establece el voltade salida más alto que el voltade pre-polarización. Cuando el FHT23030 está en estado apagado, bloqueo de subtensión (UVLO), o estado de apagado térmico, el condensconectado al pasador SS es descargado por una resistencia interna. Al regresar de estos Estados inicia un nuevo ciclo de inicio suave.

La pendiente de arranque de la tensión de salida puede ser ajustada por el condensconectado entre el pasador SS y GND. Una corriente constante de 2,5 μA carga el condensexterno. El tiempo dado de soft-start (TSS) se establece por el condenscss, y la fórmula de cálculo se muestra en la ecuación (1):

 (1)

Protección de bloqueo de subtensión de entrada (UVLO)

Cuando el voltade entrada es inferior a 4,2v, el FHT23030 sufrirá un bloqueo de subtensión y permanecerá en modo de apagado. Si está habilitado bajo condiciones UVLO, el módulo permanecerá en modo de apagado hasta que la tensión de entrada se eleve por encima del umbral establecido. Cuando la entrada cae por debajo de 3,8v, el módulo se apagcon una histéresis de 400mV.

Protección contra la sobretemperatura (OTP)

Cuando la temperatura de Unión de la FHT23030 supera el umbral de 160°C, se activa la protección de apagado térmico. Esta protección es antiadherente. Una vez que la temperatura de la Unión cae a aproximadamente 140°C, el módulo reanuel funcionamiento a través de una secuencia de inicio suave.

Protección de sobrecorriente (OCP)

El FHT23030 cuenta con protección de sobrecorriente para prevenir daños en condiciones de sobrecorriente. La función de protección de sobrecorriente se activa cuando la corriente del valle alcanza 3.6A. Cuando la salida cae a aproximadamente el 60%, la salida se desactiva. Después de un período de desactivación de 10ms, el módulo se reiniciará e iniciará un nuevo ciclo de inicio suave.

Indicador de potencia de buena salida (PGOOD)

El pin PGOOD es una salida de drenaje abierto. Cuando la tensión FB es inferior al 92% de la tensión de referencia interna nominal, el pin PG se acciona bajo. Cuando el voltafb es mayor que 96% de la tensión de referencia interna nominal, el pin PG se convierte en de alta impedancia.

Tabla 1: Power Good Pin Logic Table (en inglés)

Información de aplicación

Ajuste de la tensión de salida

La tensión de salida del FHT23030 se establece por un divisor de resistencia de retroalimentación externo, con la fórmula que se muestra en la ecuación (2). El circuito de regulación de tensión se ilustra en la figura 2.

Figura 2: resistresistsepartensión para ajustar la tensión de salida

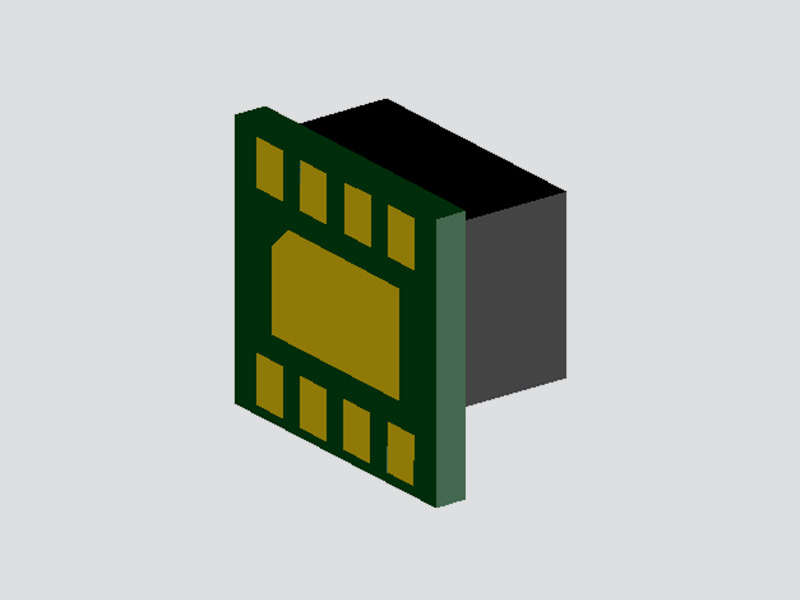

Descripción del paquete

Precauciones de soldadura y almacenamiento

Notas:

1. Por favor no coloque el módulo en la parte inferior Lado de la placa durante la soldadura por reflujo para evitar que se caiga.

2. Para granulos y Sin acondiacondi Productos, almacénelos en un desecador (con una humedad relativa inferior al 10% en su interior). Para los productos todavía en su embalaje original, tratar de almacenarlos en a Desecante también.

3. Antes de montar el módulo en la tabla, seguir estrictamente las condiciones de cocción para secar las muestras: Hornear a 125°C durante más de 48 horas y controlar la temperatura de soldadura por reflujo a 245°C.
