MPPM8070 módulo de convertidor Buck ajustdc /DC (entrada 4.5V-18V, salida 0.6V-15V)

características

• 2Una corriente de salida

• unmplio rango de tensión de entrada: 4,5v-18v (máximo 20V)

• Tensión de salida: 0,6v-15v

  (versiones regulable o de salida fija)

• Frecuencia de conmutación :750A kHz

• Eficiencia de hasta el 93%

• Ondulde 20En En mV o menos

• Inicio suave

• Buen rendimiento de disipación de calor

• Tamaño pequeño, espesor delgado, el método de embalaje de montaje superficial:

  LGA (8.00mm×7.00mm × 4.32(2.50mm))

       (la altura estándar del producto es 4.32mm, Y puede alcanzar un mínimo de 2.50mm)

aplicaciones

• Unidad de estado sólido

• Convertidor de potencia distribuida

• Equipo Industrial fuente de alimentación

• Alimentación de potencia para transformadores

descripción

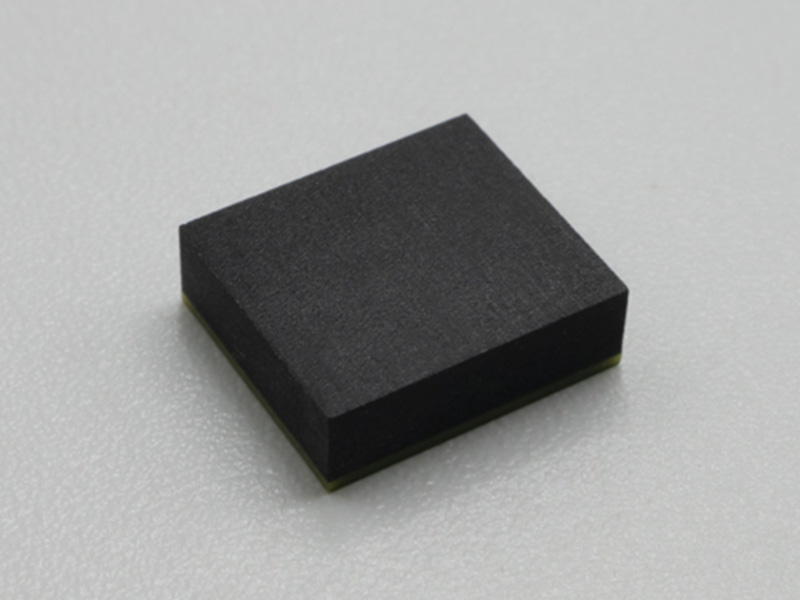

El MPPM8070 es un módulo integrado 2A, DC/DC Buck Converter. El MPPM8070 cuenta con un rango de voltade entrada y salida extremadamente amplio, con un rango de voltade entrada de 4.5V a 18V y un rango de voltade salida de 0,6V a 15V. Cuenta con una eficiencia de hasta 93%, control de ripple dentro de 20mV, y una frecuencia de conmutación de 750kHz. El MPPM8070 integra chips IC, inductores, resistencias, condens, y otros componentes, lo que permite la funcionalidad plug-and-play. La configuración periférica simplemente requiere una pequeña cantidad de condensde filtro de entrada y salida, así como resistores de regulación de volta(tenga en cuenta que la versión de salida fija no requiere resistores de regulación de voltaexternos). Esto garantiza una alta fiabilidad y reduce significativamente el ciclo de desarrollo de nuevos productos para nuestros clientes. El MPPM8070 está encerrado en un paquete compacto moldeado que disipa el calor y ocupa un pequeño espacio. El módulo adopta un paquete LGA, midiendo 8.00mm 7,00mm × 4.32mm (2.50mm de altura), haciéndolo ideal para el montaje automático SMT.

Aplicaciones típicas

2A DC/DC Buck Converter Module (en inglés)

Nota: para la versión de voltade salida ajustable, conecte el pin Rtrim a una resistencia de regulación de voltacon una precisión de 1% o mejor, conectando a tierra (PNB) en el otro extremo.

Para la versión de tensión de salida fija, este pin debe dejarse desconectado (flotante).

eficiencia@Vout=5V

Vout= eficiencia de 5V vs corriente de salida

Configuración del El Pin

Características eléctricas características eléctricas

Curva de rendimiento

funcionamiento

El MPPM8070 es una fuente de alimentación independiente y no aislada de cc/cc con un rango de entrada de 4.5V a 18V, capaz de entregar una corriente de salida de hasta 2A. Este módulo de potencia ofrece una eficiencia de conversión muy alta y permite un ajuste preciso de la tensión de salida de 0,6v a 15V. Dado que el MPPM8070 es un convertibuck, asegúrese de que el voltade entrada sea lo suficientemente alto para soportar el voltade salida deseado y la corriente de carga.

Selección del condensador de entrada

El condensde entrada recomendado es un condensde cerámica con especificaciones de 22μF, 25V, 0805 huella, y grado X5R o mejor. Los condensadores cerámicos son conocidos por su pequeño tamaño, alta fiabilidad y ESR extremadamente baja. Los condensadores cerámicos X5R y X7R mantienen un rendimiento estable a través de un amplio rango de temperaturas y volta, minimizando eficazmente la ondulen el voltade entrada.

Selección del condensador de salida

La elección del condensador de salida debe ser basada en el voltade salida:

1. Cuando el voltade salida es menor de 5V, se recomienda un condensde cerámica con especificaciones de 47μF, 6.3V, 0805 huella, y grado X5R o superior.

2. Para un voltade salida que va de 5V a 10V, un condensde cerámica con 22μF, 25V, 0805 huella, y grado X5R o superior es aconsejable.

3. Cuando el voltade salida excede 10V, se sugiere optar por un condensador de cerámica con especificaciones de 10μF, 25V, 0805 huella, y grado X5R o superior.

Selección del condensde salida y ajuste del voltade salida

(sólo aplicable a las versiones ajustables)

La tensión de salida se determina por la resistencia divisor de tensión del pin FB, y la fórmula de cálculo es la siguiente:

La resistencia de RFB se ajusta en función de los requisitos del cliente, donde RFB se mide en k −. La siguiente tabla lista los valores recomendados para las resistencias de división de tensión en varias tensiones de salida:

Modo GFP

Bajo condiciones de carga ligera, el MPPM8070 funciona en modo PFM. Para mejorar la eficiencia durante estas condiciones, la frecuencia de conmutación disminuye a medida que la corriente de carga disminuye, minimizando así las pérdidas de conmutación. Cuando la carga se intensifica, la frecuencia de conmutación aumenta, lo que conduce a una reducción en la ondul.

Protección de sobrecorriente

Cuando la corriente de salida excede la 2.7A, el módulo activa una protección contra la sobrecorriente de hipo.

Protección contra la tensión de entrada

Cuando la tensión de entrada cae por debajo de un valor preestablecido, la tensión EN activa el bloqueo de subtensión de entrada (UVLO) a 1.6V.

PCB El diseño

Debido a la alta integración de los componentes necesarios para la conversión de potencia en el MPPM8070, alivia y elimina la mayoría de los problemas asociados con el diseño de PCB. Sin embargo, minimizar la interferencia electromagnética sigue siendo crucial para asegurar su correcto funcionamiento. A pesar del module's alta integración, durante el uso, sigue siendo imprescindible para garantizar una adecuada puesta a tierra y disipación térmica, y para evitar arreglos de diseño demasiado casual. A continuación se presenta el esquema de presentación recomendado.

El diseño (arriba Ver)

1. Posición de la R_FB Resistor lo más cercano posible a su pin respectivo.

2. Coloque el condensde Cin tan cerca como sea práctico a las conexiones Vin y GND en el MPPM8070.

3. Coloque el capacitor Cout lo más cerca posible de las conexiones Vout y GND en el MPPM8070.

4. Al colocar los condensadores Cin y Cout, asegúrese de que sus corrientes de puesta a tierra fludirectamente adyaco debajo del MPPM8070.

5. Conecte todos los puntos GND a la mayor área de vertido de cobre posible en la capa superior, evitando cualquier interrupción en la trayectoria de puesta a tierra entre los componentes externos y el MPPM8070.

6. Para lograr una disipación térmica efectiva, utilice las vías para conectar el área de flujo de cobre GND al plano de puesta a tierra interno de la placa de circuito, proporcionando tanto una conexión de puesta a tierra robusta y un camino de disipación térmica al plano interno. Dado que las vias se encuentran cerca de los componentes internos de manejo de energía, el MPPM8070 puede disicalor eficientemente a través de estas vías conectadas al plano GND interno de la PCB.
El número óptimo de vías térmicas dependerá de las especificaciones de diseño del PCB. Por ejemplo, si la placa incorpora vías muy pequeñas, un mayor número de vías térmicas puede ser necesario para garantizar la disipación de calor adecuada.

Descripción del paquete

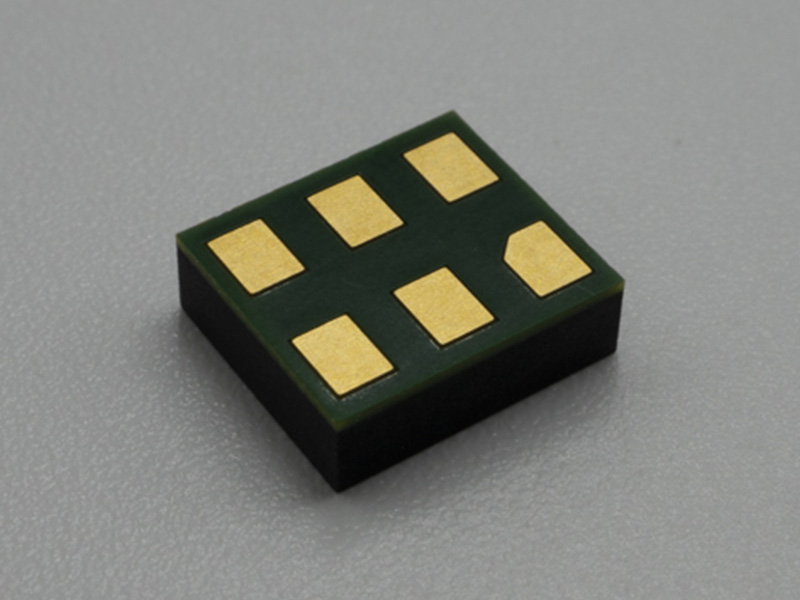

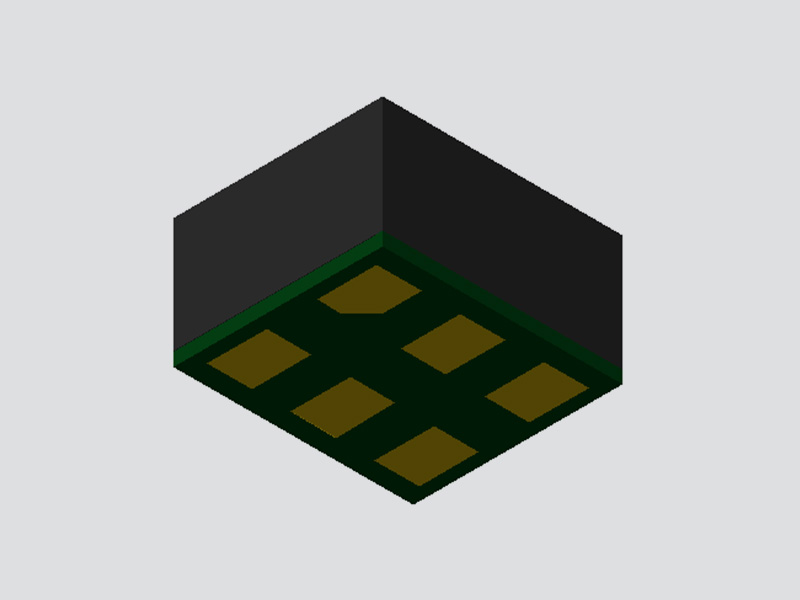

 Embalaje LGA

6 pies

(8.00mm × 7.00mm 2,50 mm)

Precauciones de soldadura y almacenamiento

Soldadura por refrecomendado curva

Nota: debido a que el módulo es más grande que otros componentes SMT, por favor no coloque el módulo en la parte inferior de la placa durante la soldadura por refluso para evitar que se caiga.
