FHT3860 DC/DC Step Down Buck Power Module (entrada 2.3V-5.5V, salida 0.5V-3.3V)

características

Corriente de salida continua 6un

Rango de tensión de entrada: 2.3V-5.5V

Voltade salida: 0.5V-3.3V

Frecuencia de conmutación: 3MHz

Modo PFM de trabajo ligero

Indicador de poder bueno (PG)

Tiempo de arranque suave fijo interno

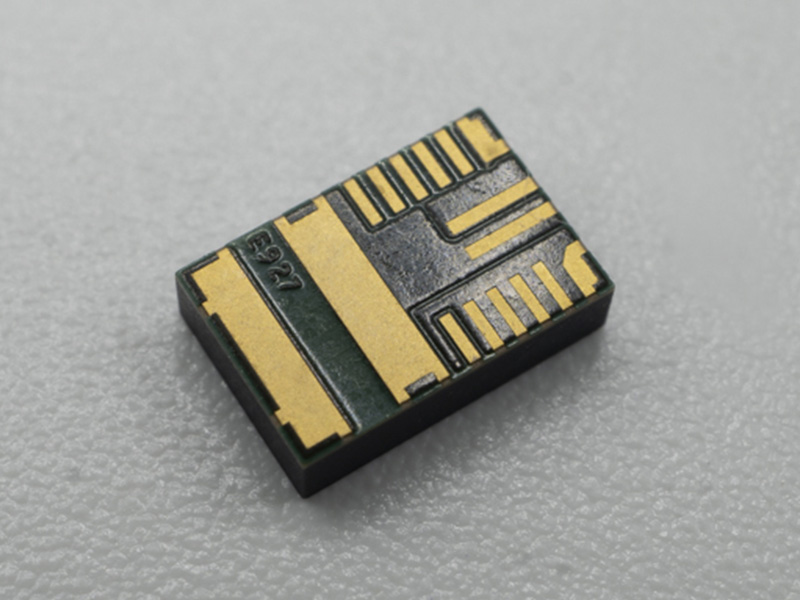

Paquete LGun de pequeño tamaño: (4mm x 6mm x 1.6mm)

aplicaciones

Módulos ópticos

Telecomunicaciones y redes

Equipamiento Industrial

Fuentes de alimentación integradas

descripción

El FHT3860 es un convertidescendente DC/DC de alta frecuencia y alta eficiencia que proporciona un completo Solución de fuente de alimentación, simplifica el diseño, y requiere pocas resistencias externas para lograr un 2.3~5.5V Tensión de entrada, corriente de salida nominal 6A, tensión de salida ajusty excelente regulación de carga y linealidad. El FHT3860 tiene una gama completa de características de protección, incluyendo protección de sobrecorriente (OCP), protección de bloqueo de subtensión de entrada (UVLO), y protección térmica.

Aplicaciones típicas

Configuración del El Pin

Vista de arriba

Características eléctricas características eléctricas

Corriente de entrada

Nota 1: destaca por encima de los valores indicados en los "valores límite" Sección puede causar daños permanentes en el dispositivo. La exposición prolongada a cualquiera de las clasificaciones máximas absolutas puede afectar la fiabilidad y vida útil del dispositivo.

Nota 2: la corriente de salida máxima continua puede ser derated debido a la temperatura de Unión de la FHT3860.

Nota 3: las especificaciones de rendimiento del FHT3860 están garantizadas en todo el rango de estabilidad de funcionamiento interno de -40°C a 125°C. Tenga en cuenta que la temperatura interna máxima está determinada por las condiciones de funcionamiento específicas en conjunto con el diseño de la placa, la resistencia térmica nominal del paquete, y otros factores ambientales.

 Condiciones de ensayo son VIN = 3.3V ,VOUT  = 1,8v, NIC externa =2x10μF , con o t  = 3x22μF ,TA = 25. C Salvo que se indique lo contrario.

Condiciones de ensayo son VIN = 3.3V ,VOUT  = exterior CIN=2x10μF , con o t  = 3x22μF ,TA = 25. C, a menos que se indique lo contrario. CH1: Vo, CH2: SW, CH4: Io

IN OUT  INOUT  Las condiciones de prueba son V = 3.3V, V = 1.8V, externo C = 2x10μF, C = 3x22μF, TA = 25.C, a menos que se indique lo contrario.

Las condiciones de prueba son VIN = 3.3V ,VOUT  = 1,8v, NIC externa =2x10μF , con o t  = 3x22μF ,TA = 25. C Salvo que se indique lo contrario.

funcionamiento

El FHT3860 es un conversor de voltadc-dc con una frecuencia de conmutación de 3MHz. El FHT3860 alcanza una corriente de salida continua de 3A sobre el rango de voltade entrada de 2,3v a 5,5v.

Habilitar Control (es)

El FHT3860 puede ser habilitado o deshabilitado estableciendo el pin EN; Cuando EN es alto, el módulo está habilitado. Cuando EN es bajo, el módulo está desactivado. En este modo, la corriente de salida es menor que 3μA y la salida está conectada A tierra A través de una carga resistiva. Cuando el pin EN se deja abierto, la salida se conecta a tierra a través de una resistencia interna de 2 M ².

Arranque suave (SS)

La función soft-start controla la rampa de El voltade salida dentro de 3ms durante el arranque, lo que suprime la corriente de entrada.

Entrada bajo bloqueo de tensión (UVLO) protección

El FHT3860 mantiene UVLO en modo de apagado cuando el voltade entrada cae por debajo de 2.0V. Si se activa durante una condición UVLO, el módulo permanece en modo de apagado hasta que el voltade entrada esté por encima de un umbral establecido. Cuando la entrada cae por debajo de 1,8v, el módulo se apaga con una histéresis de 200mV.

Modos de funcionamiento

El FHT3860 utiliza un control de tiempo constante, y en corrientes de carga pesada, la frecuencia de conmutación es casi constante en 3MHz.

Con corrientes de carga ligeras, el FHT3860 entra automáticamente en el modo PFM para mantener una alta eficiencia con cargas ligeras.

A medida que la corriente de carga cambia, el FHT3860 cambia entre los modos PFM y PWM para optimizar el rendimiento. Si el voltade entrada es demasiado cercano al voltade salida, el FHT3860 entra en el modo de ciclo de trabajo del 100%, donde el interruptor del lado alto está siempre encendido, proporcionando un bajo diferencial de voltaentra-salida.

Sobre protección de temperatura (OTP)

Cuando la temperatura de Unión del FHT3860 excede el umbral de 150 °C, se activa la protección de apagado térmico. Esta protección es antiadherente. Una vez que la temperatura de la Unión cae a aproximadamente 130 °C, el módulo reanuel funcionamiento a través de un arranque suave.

Protección de sobrecorriente (OCP)

El FHT3860 está protegido contra sobrecorriente para evitar daños en condiciones de sobrecorriente. La protección de la sobrecorriente se activa cuando la corriente del valle alcanza 9A. Después de 16 ciclos consecutivos de alcanzar el Límite de corriente del valle, la salida se desactivará. Después de 1.5ms de desactivación, el módulo se reiniciará e iniciará un nuevo ciclo de inicio suave.

Indicación de potencia de buena salida (PGOOD)

El pin PGOOD es una salida de drenaje abierto. Cuando la tensión FB es inferior al 92% de la tensión de referencia interna nominal, el pin de PG será impulsado bajo; Cuando el voltafb es mayor que 96% de la tensión de referencia interna nominal, el pin PG se restaurará.

Ajuste de la tensión de salida

La tensión de salida del FHT3860 se establece por un divide de resistencia de retroalimentación externa como se muestra en la ecuación (1), y el circuito regulador de tensión se muestra en la figura 1.

Figura 1 resistencia de divisor de tensión para ajuste de tensión de salida

Descripción del paquete

Precauciones de soldadura y almacenamiento

Perfil de soldadura por refrecomendado

Precaución:

1. Debido al gran tamaño del módulo, por favor no coloque el módulo debajo de la placa para la soldadura por reflujo para evitar que se caiga.

2. Para los productos a granel y los que han sido sacados de su embalaje original, deben almacenarse en un desecador (con una humedad relativa inferior al 10% en su interior). En el caso de los productos que aún estén en su envase original, también se almacenarán en un desecador siempre que sea posible.

3. Antes de montar en la placa, es necesario seguir estrictamente las condiciones de cocción para secar las muestras: hornear a 125°C durante más de 48 horas, y controlar la temperatura de soldadura por refrefdentro de 245°C.
