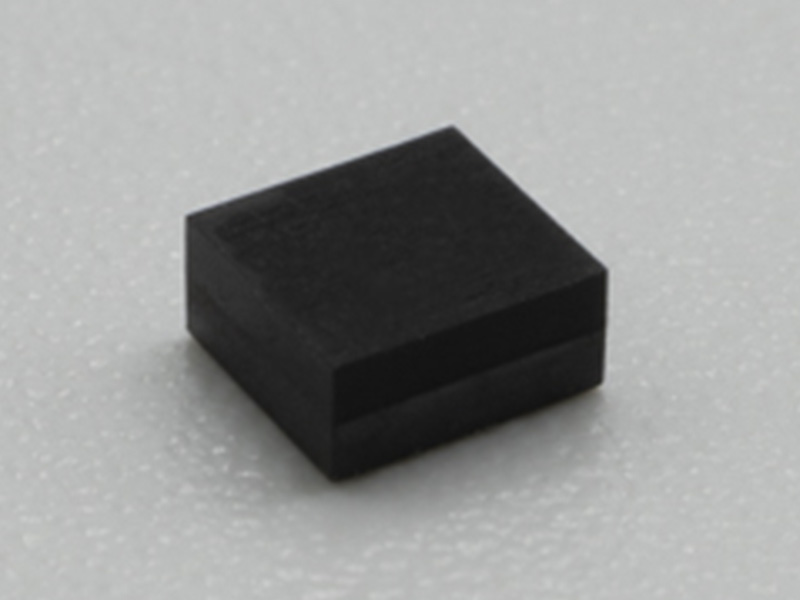

UDM2826I integrado DC-DC Buck Step Down Power Module (entrada 2.7V-5.5V, salida 1.0V-3.3V)

CunrunCterísticas

Sustrde ferrita de cerámica con Inductor de potencia y condensintegrados, bajo ruido EMI, ultra-compacto

Tecnología de rectificación síncrona para una alta eficiencia

Selección del modo de Control: conmutación automática PFM/PWM o modo forzado PWM

Funcionamiento de carga ligera con modo PFM de baja tensión de ondul.

Precisión de voltade -2,5% sobre el rango de corriente de carga completa

Amplio rango de tensión de entrada: 2,7v a 5,5v

Corriente de carga máxima: 1,5a (800mA para tensiones de salida de 2,5v o 3,3v)

Tensión de salida fija: de 1.0V a 3.3V (serie de fábrica)

Inicio suave interno y sobre la protección actual

descripción

La serie UDM2826I está diseñada para convertibuck DC-DC de baja potencia con restricciones de espacio o sensibles al ruido. El dispositivo utiliza un sustrde ferrita incorporado por inductor para reducir el ruido EMI radiado y el ruido conducido. Está encapsulen un paquete de plástico para mejorar la fiabilidad de montaje.

Añadiendo un condensde salida, puede ser usado como una alternativa LDO. Su bajo nivel de ruido y características fáciles de usar garantizan una calidad de energía fiable.

El dispositivo, cuando se establece en modo automático de conmutación PFM/PWM (modo =L), funciona en modo PFM a cargas ligeras para extender la vida útil de la batería. Bajo cargas más pesadas, cambia automáticamente al modo PWM usando tecnología de rectificación síncrona para mantener una alta eficiencia.

Cuando se establece en modo PWM forzado (modo =H), el dispositivo proporciona una excelente precisión de voltade salida en todo el rango de carga. Mantiene una precisión de voltade -2,5% sobre el rango de corriente de 0 a 1,5a.

Cuando se utiliza como fuente de tensión de referencia, se recomienda configurar el dispositivo en modo PWM forzado (modo =H). Esto se puede lograr conectando directamente el pin de modo a VIN.

Circuito de aplicación típico

UDM2826I circuito de aplicación típico

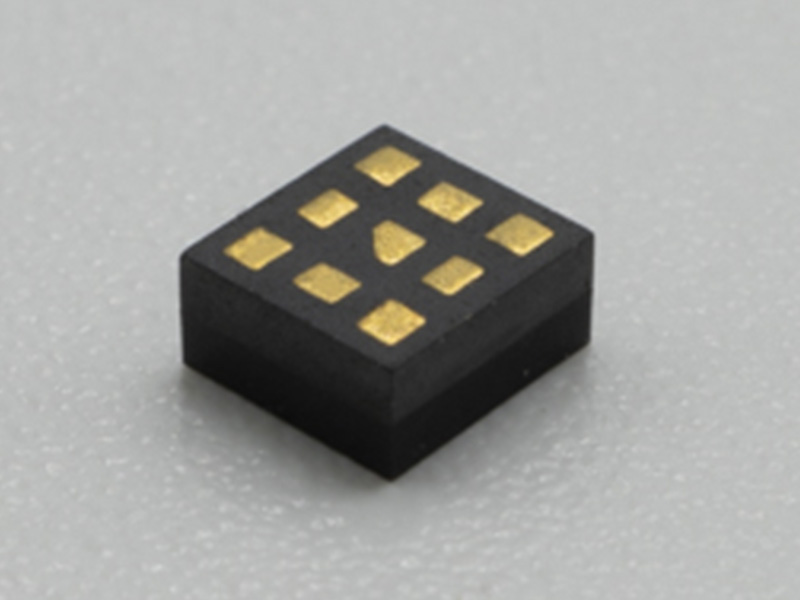

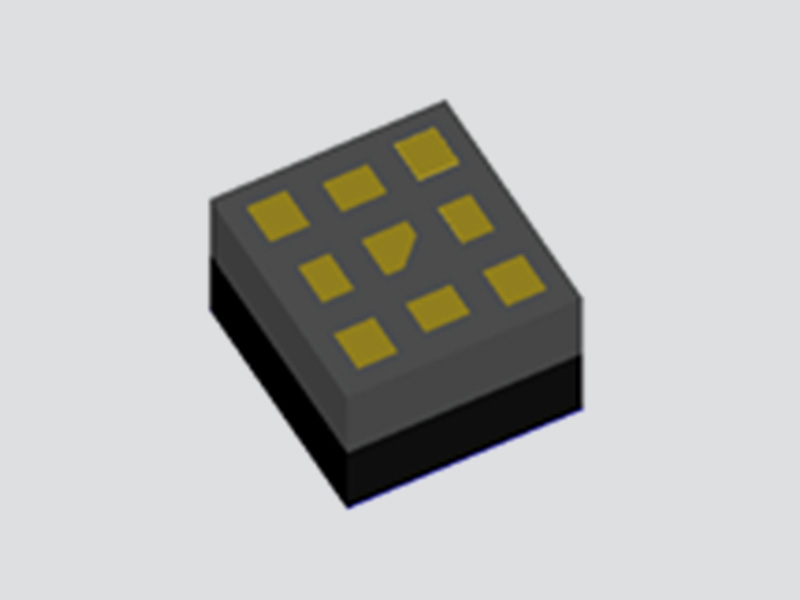

Configuración del PIN

dimensiones

Funciones El Pin

Características eléctricas características eléctricas

Clasificación máxima absoluta

Características eléctricas = 25℃)

1 el condensador externo (Cout: 10μF) debe ser colocado cerca del dispositivo para asegurar el correcto funcionamiento.

2 las características anteriores se han probado utilizando el circuito de ensayo descrito en la sección 8.

Descripción detallada

Modos PFM/PWM

Si la corriente de carga disminuye, el convertiautomáticamente entrará en el modo PFM (modde frecuencia de pulso). En el modo PFM, el dispositivo funciona en modo de corriente discontinua con pulsos de conmutación esporápara mantener una alta eficiencia en condiciones de carga ligera.

El dispositivo utiliza un control de tiempo constante en la operación PFM, lo que produce un bajo voltade onduly un voltade salida preciso en comparación con otras arquitecpfm. Debido a esta arquitectura, el voltade salida de cc puede mantenerse dentro de ± 2,5% del voltanominal. Mediante el aumento de la capacitancia de salida, el voltade ripple de salida en modo PFM se puede reducir aún más.

La transición entre los modos PFM y PWM también es suave. El umbral actual para la transición entre los modos PFM y PWM depende de factores como Vin y Vout, pero el umbral aproximado es de alrededor de (100~200) mA.

UVLO(bloqueo bajo tensión)

Incluso si el pin EN se mantiene alto, el voltade entrada (Vin) debe alcanzar o superar el voltade UVLO (típico de 2.0V) antes de que el dispositivo arranque. La función UVLO evita un funcionamiento incierto a niveles de Vin bajos.

Inicio suave

El dispositivo cuenta con una función de arranque suave interna para limitar la corriente de inrush durante el arranque. El sistema de arranque suave aumenta gradualmente el tiempo de conmutación desde el ancho de pulso mínimo hasta el funcionamiento normal. Debido a esta característica, la tensión de salida aumenta gradualmente de cero a la tensión nominal durante el arranque. El tiempo de inicio suave nominal es de 0,3 ms.

EN

Cuando el pin EN se ajusta a un alto nivel lógico, el dispositivo comienza a funcionar y se inicia con un arranque suave. La clavija no debe dejarse flotando; Si se trata de un circuito abierto, el dispositivo puede funcionar bajo una carga ligera, pero dejar de operar bajo una carga pesada.

Si se tira del pin EN a un nivel lógico bajo, el dispositivo se apagará.

Ciclo de trabajo del 100%

El dispositivo puede operar en un modo de ciclo de trabajo del 100%, donde el interruptor del lado alto está siempre encendido, proporcionando una caída de voltamás baja de entrada a salida.

Cuando Vin y Vout se acercan y el ciclo de trabajo se acerca al 100%, los pulsos de conmutación se saltará el ciclo de conmutación nominal, y la ondulde voltade salida puede ser mayor que en otras condiciones. Sin embargo, esto no indica un fallo en el dispositivo.

Circuito de prueba

Recomendaciones de PCB Pad

Marca comunitaria información

Proceso de soldadura recomendado

Perfil de soldadura por refrecomendado

Nota: para productos de embalaje originales a granel y abiertos, almacénelos en un armario seco (la humedad relativa en el armario seco debe mantenerse por debajo del 10%). Para envases originales sin abrir, guárdelos en un armario seco siempre que sea posible.

Información sobre el embalaje

Dimensiones principales de carrete y cinta
