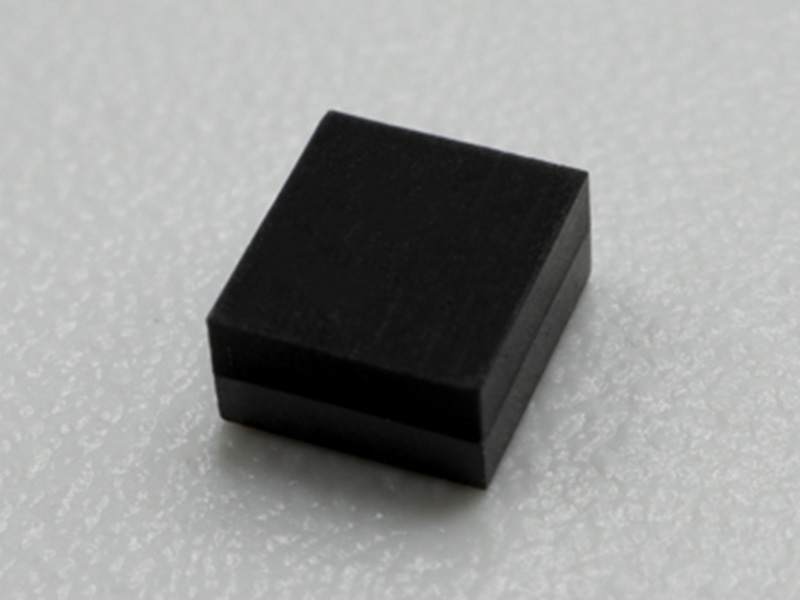

Módulo de potencia de cerámica, ahorra un inductor y un condens.

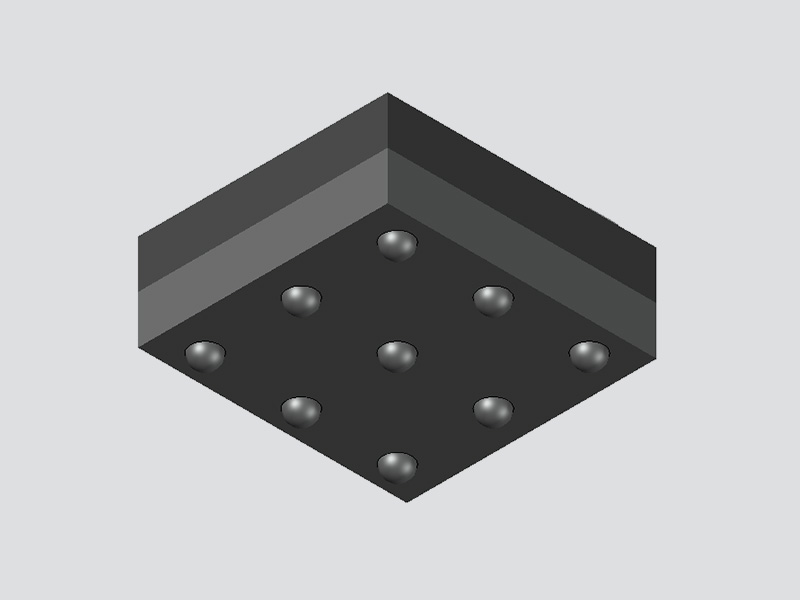

2.8mm×2.6mm×1.35mm/1.10mm

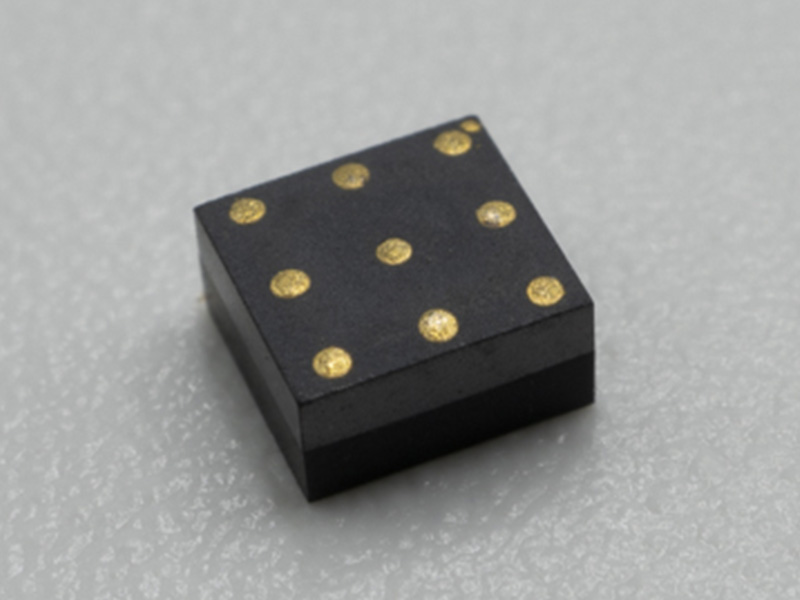

Dimensión dimensión dimensión dimensión dimensión dimensión dimensión dimensión dimensión dimensión dimensión dimensión dimensión dimensiónes del paquete LGA de 9 pines
Hasta un 95% de eficiencia
Estructura blindada, bajo ruido EMI
Voltade entrada :(2.5~5.5)V
Tensión de salida fija: 5V
Corriente de carga máxima:
Iout − 550mA(cuando Vin − 2.5V)
Iout − 800mA(cuando Vin − 3.3V)
Iout − 1000mA(cuando Vin − 4.0V)
Función automática de conmutación en modo PFM/PWM
Utiliza el modo PFM de baja ondulbajo condiciones de carga ligera
logra Precisión de voltade ± 1,5% sobre el rango de corriente de carga completa
Arranque suave interno, protección de sobrecorriente y protección de temperatura
Instrumentos médicos, teléfonos móviles,
Dispositivos portátiles
USB, USB-OTG, HDMI
Escenarios de aplicación compactos y miniaturizados
El UDM81256 es un módulo DC-DC de baja potencia adecuado para aplicaciones con restricciones de espacio o sensibles al ruido.
El dispositivo cuenta con un sustrde ferrita incorporado por inductor, que reduce tanto el ruido EMI radiado como el ruido conducido. Utiliza un paquete integrado de plástico para mejorar la fiabilidad de montaje.
Agregando condensadores de entrada/salida, el módulo está listo para usar. Ofrece un bajo nivel de ruido, un uso sencillo y un rendimiento fiable. El dispositivo cambia sin problemas entre los modos PFM y PWM en función de la corriente de carga. Bajo condiciones de carga ligera, cambia automáticamente al modo PFM para garantizar un bajo consumo de energía. Bajo condiciones de carga pesada, cambia automáticamente al modo PWM para asegurar una baja ondul. El dispositivo mantiene una excelente precisión de la tensión de salida incluso en modo PFM, manteniendo la precisión de la tensión de salida dentro de ± 1,5% en todo el rango de corriente de carga.
Cuando Vin > Vout, el ciclo de trabajo del conmutador es 100%, y el dispositivo entra en modo bypass.
Nota: recomendado Cin (C1): 10μF/6.3V, Cout recomendado (C2): 22μF/6.3V; Añadir más capacitancia puede disminuir la ondul.
Pin | Símbolo símbolo | descripción |
C1, C2 |
Vin |
El Vin Pin proporciona corriente al regulador interno del módulo. |
B2 |
EN |
Este es el pin de control on/off del dispositivo. Conectar este pin a PNB mantiene el dispositivo en modo off. Tirar de este pin a Vin permite que el dispositivo con una función de inicio suave. Esta clavija no debe dejarse flotando. Es = H: dispositivo encendido, EN = L: dispositivo apagado. |
A3, B3, C3 |
Vout |
Pin de salida regulado. Conecte la carga de salida entre este pin y PNB. |
A1, A2, B1 |
GND |
Fijación a tierra |
Clasificación máxima absoluta | condiciones | Mínimo mínimo valor | Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal Nominal valor | máximo valor | unidades |
Tensión de entrada VIN, EN | -0,3 | 6 | V | ||
VSW | -0.3 | VIN+ 0,3 | V | ||
Tensión de salida VOUT | Set de fábrica, tensión de salida fija | 6 | V | ||
Temperatura de almacenamiento | — 55 | +150 | i | ||
Características eléctricas características eléctricas | condiciones | Mínimo mínimo valor | Nominal valor | máximo valor | unidades |
Rango de tensión de entrada | 5.0 | V | |||
Umbral de bloqueo de subtensión de entrada | 2.1 | 2.3 | V | ||
Histéresis de bloqueo de subtensión de entrada | 150 | En En En En mV | |||
Tensión de arranque mínima | 2.3 | V | |||
Corriente en reposo | Es = es Vin=3.6V, No carga | 75 | 125 | A | |
Corriente de apagado | EN = GND Vin=3.6V | 5 | A | ||
Frecuencia de conmutación | 2 | 2.5 | 3 | MHz | |
eficiencia | VIN =3.3V ,VOUT =5.0V ,IOUT=0,40A | 91 | % | ||
EN umbral (On) | 1,05 | V | |||
EN umbral (Off) | 0.4 | mV | |||
Ciclo de trabajo máximo | 100 | % | |||
Tiempo de inicio lento | 600 | s | |||
Regulación de línea | Iout=0.6A ,2.5V < VIN< 5.5V | − 1,5 | % | ||
Regulación de carga | VIN=3.3V ,VOUT=5.0V,0A < IOUT i 1A | − 1,5 | % | ||
Onduly ruido | VIN =3.3V ,VOUT =5.0V ,IOUT=0.50A, República federal de Alemania ancho de banda :20MHz | 25 | mV | ||
Respuesta a la carga dinámica | VIN =3.3V, VOUT =5.0V ,Iout=0.5A~1A, Cout=22uF, Di /dt=2A/μs |
268 |
mV |
Eléctrico eléctrico eléctrico Características (continuación)
Características estructurales | condiciones | Mínimo mínimo valor | Nominal valor | máximo valor | unidades |
dimensiones | 2.8mm×2.6mm×1.35mmMax 2.8mm×2.6mm×1.10mmMax | mm | |||
peso | 0.042 | g | |||
Adaptación ambiental | condiciones | Mínimo mínimo valor | Nominal valor | máximo valor | unidades |
Temperatura de funcionamiento (temperatura de la caja) | -40 | 125 | i | ||
Almacenamiento de alta temperatura (temperatura ambiente) | +125 +125 +, 48h | ||||
Funcionamiento a alta temperatura (temperatura ambiente) | +85℃, 24 horas; Tensión de entrada baja, tensión de entrada Nominal, Alta tensión de entrada, 8 horas; VIN =60V ,VOUT =12V IOUT=2.4A | ||||
Almacenamiento a baja temperatura (temperatura ambiente) | -55℃, 24 horas | ||||
Funcionamiento a baja temperatura (temperatura ambiente) | -40℃, 24 horas; Tensión de entrada baja, tensión de entrada Nominal, Alta tensión de entrada, 8 horas | ||||
Calor húmedo | Alta temperatura y alta humedad Etapa: 60℃, 95%; Baja temperatura y alta humedad Etapa: 30℃, 95%; 10 ciclos de 24h cada uno | ||||
Choque de temperatura | Alta temperatura: 125℃, Baja temperatura: -55℃, Temperaturas altas y bajas de una hora cada una por ciclo, Un total de 32 ciclos de ensayo |
Nota: estrés por encima de los valores indicados en la "clasificación máxima absoluta" Sección puede causar daños permanentes en el dispositivo. La exposición a cualquier condición de calificación máxima absoluta durante períodos prolongados puede afectar la fiabilidad y la vida útil del dispositivo.
A menos que se indique lo contrario, las condiciones de prueba son T_ambient= 25℃
Resumen resumen
El UDM81256 es un módulo de potencia DC-DC con control de rectificación síncrono, con un inductor incrusten un sustrmagnético cerámico. Integra un ci de control, MOSFETs de potencia y condensde filtrado. El módulo sólo requiere condensde entrada y salida para funcionar. Tiene un pequeño tamaño y una alta densidad de potencia, por lo que es especialmente adecuado para aplicaciones con espacio de placa limitado.
Utiliza un sustrde cerámico con una estructura blindada, proporcionando una excelente resistencia a la EMI. Combina una alta fiabilidad, una buena conductividad térmica y un bajo aumento de temperatura.
El dispositivo ajusta su frecuencia de funcionamiento en función de la corriente de carga. Bajo condiciones de carga ligera, reduce automáticamente la frecuencia para minimizar el consumo de energía del módulo. Bajo condiciones de carga pesada, cambia automáticamente a la frecuencia normal para asegurar baja onduly alta eficiencia.
El dispositivo mantiene una precisión de voltade salida de ± 1,5% en todo el rango de corriente de carga.
Arranque de arranque (SS) interno
La función de inicio suave está diseñada para prevenir la corriente de inrush durante el inicio del módulo. El UDM81256 tiene una característica de inicio suave integrada: cuando el módulo está habilitado, el tiempo de inicio suave típico es de 600μs.
Protección contra sobrecorriente y cortocircuito (OCP)
El UDM81256 cuenta con protección límite de corriente ciclo por ciclo. Cuando el pico de corriente del inductor excede el umbral de límite de corriente del pico interno, el transistsuperior se apaga y comienza un contador. Después de aproximadamente diez veces consecutivas, el dispositivo entrará EN el estado EN off. Aproximadamente 20ms después, el módulo de potencia realiza automáticamente un arranque suave.
Protección contra el apagado de sobretemperatura (OTP)
Para evitar daños por sobrecalentamiento, el UDM81256 deja de cambiar cuando la temperatura interna del chip supera los 150°C. Una vez que la temperatura cae por debajo del umbral (típicamente 120°C), el módulo vuelve a funcionar.
Símbolo símbolo | Dimension (mm) |
L | 2.8±0.2 |
W | 2.6±0.2 |
T | 1.35Max or1.1Max |
a | 1.0 |
b | 1.0 |
c | 0.3 |
Precauciones de soldadura y almacenamiento
Perfil de soldadura por refrecomendado
Nota:
1. Debido al mayor tamaño del módulo, no coloque el módulo en la parte inferior de la placa durante la soldadura por refluso para evitar la caída del módulo.
2. Para productos a granel y no envasados, almacénelos en una caja seca (la humedad relativa debe mantenerse por debajo del 10%). Para los productos que todavía están en su embalaje original, almacénelos en una caja seca siempre que sea posible.
3. Antes del montaje, los productos sensibles a la humedad deben hornearse de acuerdo con estrictas condiciones de horne: hornear durante más de 48 horas a 125°C.
Modelo de producto | entrada | salida | embalaje | |
Rango de entrada | Entrada Nominal | |||
UDM81256 | 2.5V~5.5V | -- | 5.0V | 3000 unidades/rollo |
| El artículo | descripción | Carrete y la bandeja | PC/ rollo | G.W | N.W | QTY/ cartón | Tamaño del paquete |
| UDM81256 | 2.5V~5.5V Entrada, salida de 5V, DC-DC integrado módulo de potencia , Hasta un 95% de eficiencia |
| 3000 unidades | 0.27kgs | 0.09kgs | 3000 unidades | 150*150*50mm |
Descubra todas las especificaciones técnicas descargando hoy mismo la hoja de datos.
| Número de pieza |
Corriente de salida
(A) |
Tensión de entrada
(V) |
Tensión de salida
(V) |
Dimensiones (mm) |
máximo
Efficienc |
Fábrica de paquetes
La cantidad |
La huella 3D | Hoja de datos | muestra |
| UDM2520I | 0.6A | 2.3V ~ 5.5V | 0.8V~3.3V | 2.5mm × 2mm x 1.1mm | 94% | 3,000pcs |  |
 |
|
| UDM22006 | 0.6A | 2.3V~5.5V | 1.2V~3.3V | 2.5mm x 2mm x 1.1mm | 95% | 3,000pcs | |
|
|
| UDM22010 | 1A | 2.3V ~ 5.5V | 1.2V ~ 3.3V | 2.5mm x 2mm x 1.1mm | 95% | 3,000pcs | |
|
|
| UDM82821adj | 1A | 2.5V~5.5V | 0.8V~4V | 2.5mm × 2mm x 1.1mm | 95% | 3,000pcs | |
|
|
| UDM82821 | 1.2A | 2.3V~5.5V | 1.2V~3.3V | 2.5mm × 2mm x 1.1mm | 95% | 3,000pcs | |
|
|
| UDM2826I | 1.5A | 2.7V ~ 5.5V | 1V ~ 3.3V | 2.8mm × 2.6mm x 1.1mm | 93% | 3,000pcs | |
|
|
| UDM3606 | 0.6A | 4.5V-18V | 0.6V-5.5V | 5mm×3.2mm×2.2mm | 95% | 3,000pcs | |
|
|
| UDM3506 | 0.6A | 4.7V-36V | 0.8V | 5mm×3.2mm×2.2mm | 82% | 3,000pcs | |
|
|
| UDM3610 | 1.2A | 4.5V~18V | 0.6V~5.5V | 5mm×3.2mm×2.2mm | 95% | 3,000pcs | |
|
|
| UDM92403 | 0.3A | 0.7V~5.5V | 1.8V~5.5V | 2.5mm×2mm x 1.1mm | 93% | 3,000pcs | |
|
|
| UDM81256 | 1A | 2.5V ~ 5.5V | 5V | 2.8mm×2.6mm×1.35mm(1.1mm) | 95% | 3,000pcs | |
|
|
| FHT4644 | 4A | 4.0V ~ 15V | 0.8V ~ 5.5V | 9mm x 15mm x 4.32mm | 92% | 500pcs | |
|
|
| FHT4644H | 4A | 4.0V ~14V | 0.6V ~ 5.5V | 9mmx15mmx4.32mm | 92% | 500pcs | |
|
|
| FHT4644C/D | 4A | 4.5V-14V | 0.6V-5.5V | 9mmx15mmx4.32mm | 92% | 500pcs | |
|
|
| FHT4644F | 4A | 4.5V ~ 16V | 0.6V ~ 5.5V | 9.0mmx15mmx4.32mm | 92% | 500pcs | |
|
|
| FHT4644L | 4A | 4.0V ~15V | 0.8V ~ 5.5V | 9mmx15mmx1.82mm | 92% | 500pcs | |
|
|
| FHT4630 | 18A+18A | 4.5V~15V | 0.6V ~ 1.8V | 16mm × 16mm × 5.01mm | 94% | 500pcs | |
|
|
| FHT3860 | 6A | 2.3V-5.5V | 0.5V-3.3V | 4mm x 6mm x 1.6mm | 94% | 500pcs | |
|
|
| FHM3695-25 | 20A | 4V-16V | 0.6V-5.5V | 10mm × 12mm ×4.32mm | 95% | 500pcs | |
|
|
| FHT4623 | 3A | 4.2V-20V | 0.6V-5.5V | 6.75mm x 6.75mm x 2.95mm | 95% | 500pcs | |
|
|
| MPPM8070 | 2A | 4.5V-18V | 0.6V-15V | 8mm×7mm × 4.32(2.5mm) | 93% | 500pcs | |
|
|
| FHT4618 | 6A | 4.5V-24V | 0.6V-5.5V | 15mm×9mm×4.32mm | 95% | 500pcs | |
|
|
| FHT23030 | 3A | 4.5V-17V | 0.9V-6V | 3mm×2.8mm×1.4mm | 94% | 500pcs | |
|
|
| FHT3550 | 5A | 3.5V-40V | 1.0V-12.0V | 12mm x 12mm x 4.32mm | 95% | 500pcs | |
|
|
| FHT8027C | 4A | 5V-60V | 2.5V-24V | 15mm×15mm×4.32mm | 95% | 500pcs | |
|
