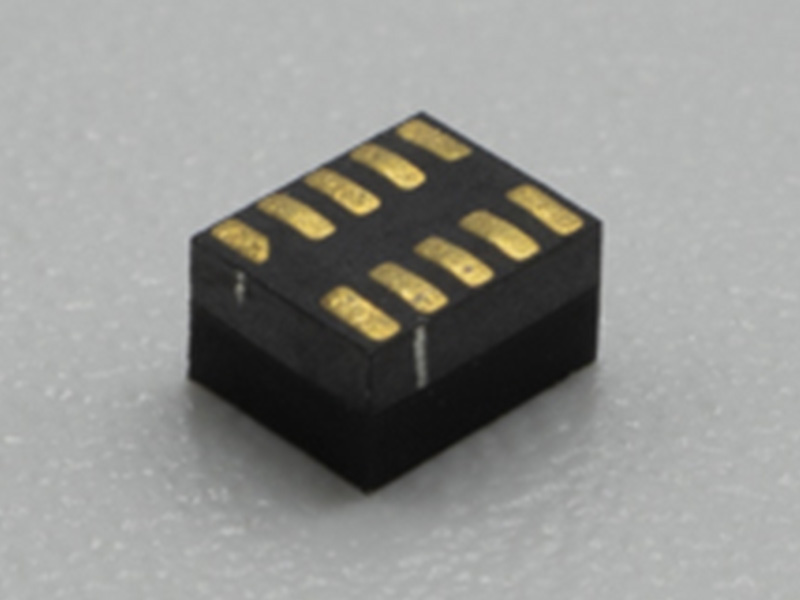

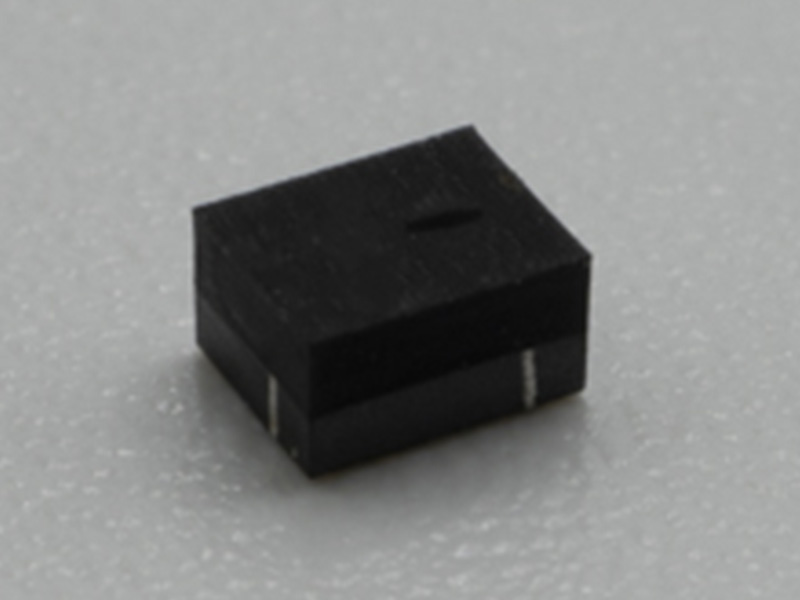

UDM82821 DC-DC Buck magnético integrado módulo de potencia descendente (entrada 2.3V-5.5V, salida 1.2V-3.3V)

Cunracterísticas

Sustrde ferrita de cerámica con inductor de potencia integrado, proporcionando un espacio ultra pequeño (5mm²) y un bajo rendimiento de ruido EMI.

Condensadores integrados dentro de un paquete de plástico unificado, ofreciendo una alta fiabilidad para aplicaciones de montaje superficial.

La tecnología de rectificación síncrona alcanza una alta eficiencia.

Función automática de conmutación en modo PFM/PWM

Alcanza una precisión de tensión del 2% sobre el rango de corriente de carga completa

Amplio rango de voltade entrada: 2.3V~5.5V

Corriente de carga máxima: 1.2A (dependiendo de la tensión de salida, cuando Vout − 2.5V, Ioutmax = 800mA)

Tensión de salida fija: 1.2V~3.3V (configuración de la fábrica)

Inicio suave interno y sobre la protección actual

aplicaciones

Control Industrial

Equipo de imágenes médicas

Telecomunicaciones y redes

Alternativa a los reguladores lineales (LDO)

Aplicaciones miniaturizadas

descripción

El UDM82821 es un módulo de conversión Buck DC-DC de baja potencia adecuado para aplicaciones con restricciones de espacio y sensibles al ruido. Este módulo utiliza un sustrde ferrita incorporado por inductor, que reduce eficazmente el ruido EMI radiado y el ruido conducido. Emplea un paquete de plástico integrado para mejorar la fiabilidad de montaje.

Mediante la adición de condensde entrada y salida, el módulo puede ser utilizado como una alternativa a un LDO (Low Dropout regulador). Su bajo ruido y facilidad de uso garantizan una calidad de energía fiable. El dispositivo cambia suavemente entre el modo PFM (modulación de frecuencia de pulso) y el modo PWM (modde ancho de pulso) en función de la corriente de carga. Bajo condiciones de carga ligera, cambia automáticamente al modo PFM para prolongar la vida útil de la batería; Bajo condiciones de carga más pesadas, cambia automáticamente al modo PWM para asegurar baja onduly alta eficiencia. El aparato ofrece una excelente precisión de tensión de salida incluso en el modo PFM. Mantiene una precisión de voltade salida de 2% en todo el rango de corriente de carga (0 a 1.2A).

Este módulo se puede utilizar como una alternativa a TI's TPSM82821, pero con las siguientes diferencias:

Aplicación típica

noa: Cin recomendado: 4,7 μF/ 6,3v, Cout recomendado: 10μF/ 6,3v; Añadir más capacitancia puede disminuir la ondul.

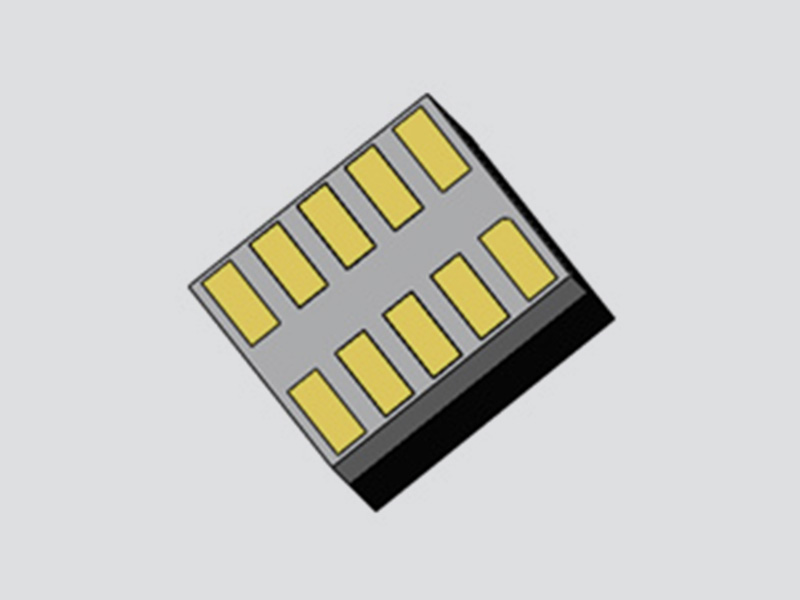

Configuración del Pin

arriba ver

Características eléctricas características eléctricas

Nota: estrés por encima de los valores indicados en la "clasificación máxima absoluta" Sección puede causar daños permanentes en el dispositivo. La exposición a cualquier condición de calificación máxima absoluta durante períodos prolongados puede afectar la fiabilidad y la vida útil del dispositivo.

Características típicas

A menos que se indique lo contrario, prueba Las condiciones son T = 25℃.

funcionamiento

Resumen resumen

El UDM82821 es un módulo de potencia de Buck DC-DC que emplea un sustrato de cerámica magnética con un inductor incorporado. Integra un ci de control, MOSFETs de potencia y condensde filtrado, utilizando un control de rectificación síncrono. Agregando condensadores de entrada y salida, el dispositivo puede ser usado fácilmente. Tiene un pequeño tamaño y una alta densidad de potencia, por lo que es especialmente adecuado para aplicaciones con espacio de placa limitado.

Utiliza un sustrde cerámico con una estructura blindada, proporcionando una excelente resistencia a la EMI. Combina una alta fiabilidad, una excelente conductividad térmica y un bajo aumento de temperatura.

El dispositivo cambia sin problemas entre los modos PFM y PWM en función de la corriente de carga. Bajo condiciones de carga ligera, cambia automáticamente al modo PFM para prolongar la vida útil de la batería. Bajo condiciones de carga pesada, cambia automáticamente al modo PWM para asegurar baja onduly alta eficiencia. El dispositivo mantiene excelente Precisión de la tensión de salida incluso en modo PFM.

Mantiene una precisión de voltade salida del 2% sobre todo el rango de corriente de carga (0 a 600mA).

Arranque de arranque (SS) interno

La función de inicio suave está diseñada para prevenir la corriente de inrush durante el inicio del módulo. El UDM82821 tiene una función de inicio suave integrada: cuando el módulo está habilitado, el tiempo de inicio suave típico es de 280μs.

Descarga del condensador de salida activa

Después de que EN es apagado, una trayectoria de descarga resistiva interna es proporcionada entre el condensador de salida y tierra.

Protección contra sobrecorriente y cortocircuito (OCP)

El UDM82821 cuenta con protección límite de corriente ciclo por ciclo. Cuando el pico de corriente del inductor excede el umbral de límite de corriente del pico interno, el transistsuperior se apaga y comienza un contador. Después de aproximadamente diez veces consecutivas, el dispositivo entrará EN el estado EN off. Aproximadamente 1,5 ms más tarde, EN se encenderá de nuevo, y el módulo de potencia realizará un arranque suave.

Protección contra el apagado de sobretemperatura (OTP)

Para evitar daños por sobrecalentamiento, el UDM82821 deja de cambiar cuando la temperatura interna del chip excede 135°C. Una vez que la temperatura cae por debajo del umbral (típicamente 120°C), el módulo vuelve a funcionar.

Descripción del paquete

Tamaños de las almohadillas recomendados

Precauciones de soldadura y almacenamiento

Recomendación del perfil de soldadura por reflujo

Nota:

1. Debido al gran tamaño del módulo, no coloque el módulo en la parte inferior de la placa durante la soldadura por reflujo para evitar que el módulo se caiga.

2. Para productos a granel y aquellos con embalaje original ya abierto, almacénelos en una caja seca (la humedad relativa en la caja seca debe mantenerse por debajo del 10%). Para productos con embalaje original sin abrir, almacénelos en una caja seca siempre que sea posible.

3. Antes de su montaje en la tabla, siga estrictamente las condiciones de cocción para secar las muestras: hornear durante más de 48 horas a 125°C.

embalaje información
