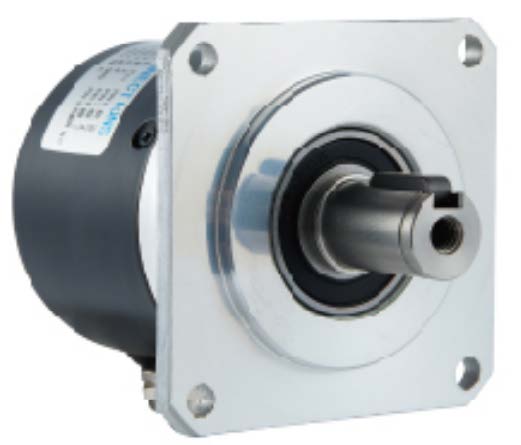

Serie F5815-02 - Encoder Incremental de eje sólido de 58mm con salida de brida con llave

encoder Industrial de eje sólido con salida de brida con llave, chip de matriz de fase unSIC y componentes ópticos ultra-paralelos. Las opciones de Keyway incluyen ranuras ciegas y ranpas, entregando A/B/Z salida diferencial de tres canales compatible con RS422 y TTL. EPOCH es un proveedor de confianza de encoder industrial que proporciona soluciones de abastecimiento para aplicaciones de retroalimentación de servomotor.

Tiempo de entrega:Despacho de 7 días | Precio:Contacto para presupuesto

Protección IP54 Resistente al agua, al aceite, al polvo

Salida de brida con llave Ranura ciega/a través de ranura keyway opciones

ASIC Phase Array Chip Componentes ópticos ultraparalelos

Alta frecuencia Velocidad de respuesta de 0~500 kHz

Carga pesada del eje Capacidad Radial de 85N/Axial de 50N

28 opciones de pulso 50 a 3600 p/r personalizable

5 métodos de salida NPN, PNP, complementario, 26LS31, 7272

F5815-02 58mm Keyed Flange Encoder - Technical Specifications & Parameters

Tensión de alimentación (VCC)	DC 5V × 0.25V o 5~26V
Tensión de salida	Alto nivel − 3,4v, bajo nivel − 0,4v
Consumo consumo corriente	≤160mA
Resolución (pulsos por revolución)	50 ~ 3600 p/r
Frecuencia de respuesta	0~500 kHz
Forma de onda de salida	Onda cuadrada, ciclo de trabajo 0,5t × 0,1t
Par de arranque (+25°C)	2×10 × ⁻ N·m
Momento de inercia	1 − 10 − − kg·m²
Carga máxima del eje	Radial: 85N, Axial: 50N
Máxima velocidad de rotación mecánica	6000 r/min
Resistencia a las vibraciones	49m/s², 10~200Hz, 2h por eje XYZ
Resistencia a los golpes	980m/s², 6ms, 3 veces por eje XYZ
Protección protección	Resistente al agua, al aceite, al polvo (IP54)
Temperatura de funcionamiento	-30°C ~ +85°C
Temperatura de almacenamiento	-40°C ~ +95°C
Humedad de funcionamiento	30~85% (sin condensación)
Vida operativa	MTBF ≥50000h (+25 ≥ C, 2000rpm)
Peso (sin cable)	Aprox. 0,7 kg

F5815-02 58mm Encoder - dimensión mecánica dibujo & guía de instalación

Debajo está el dibujo dimensional que representa los límites físicos delEPOCH F5815-02 58mm Keyed flanencoder. Se recomienda comprobar la instalación del eje del extremo del motor para confirmar la alineación mecánica del ajuste.

F5815-02 58mm keyed flange incremental encoder mechanical dimension drawing

F5815-02 codificador Incremental - Cable & definición de conexión de cable

señal	Color de alambre	7 pin	9 pines (conductor)	15 pin D-Sub (conductor)	15 pin D-Sub (colecabierto)
+V	rojo	1	1	6	7
0V	negro	4	4	5	5
A	verde	3	5	4	4
A/	marrón	-	7	3	-
B	blanco	5	3	2	2
B/	gris	-	6	1	-
Z	amarillo	2	2	9	9
Z/	naranja	-	8	10	-
Escudo escudo	Escudo escudo	6	9	8	8

F5815-02 Model Código código Definition & Ordering Information - Part Number Configuration (en inglés)

Utilice el siguiente formato para especificar la configuración precisa del codificador:

F5815-02 - [pulsos] - Z - [método de salida] - [tensión] - [salida del Cable] - [longitud del Cable]

Ejemplo: F5815-02-1024 - Z - L - 5- G - 1Especifica un codificador F5815-02 con 1024 P/R, 3-fase (a /B/Z), salida diferencial 26LS31, suministro de 5V, salida lateral de goma, cable de 1 metro.

F5815-02 opciones de código de pedido

campo	Code	descripción
Método de salida	C, CP, F, L, K	C - Open-collector NPN
		CP - colecabierto PNP
		F — producción complementaria
		L - 26LS31 salida diferencial
		Salida de tensión K - 7272 ancho
Número de pulsos (RCP)	50-3600	50, 100, 120, 125, 150, 180, 200, 250, 256, 300, 360, 400, 500, 512, 600, 720, 800, 900, 1000, 1024, 1200, 1800, 2000, 2048, 2400, 2500, 3000, 3600 P/R. Otras resoluciones disponibles a petición.
Número de fases	Z	Salida trifásica: A, B, Z con señales complementarias.
Tensión de la alimentación eléctrica	5, 24, H, L	5-5V DC
		24-5~24V DC
		H - 5~24V de entrada, 5V de salida
		Entrada L - 5V, salida 5~24V
Salida de Cable	D, G, H, F	D - salida lateral de Metal
		G - salida lateral de goma
		H - toma lateral
		F - salida trasera de goma
Longitud del Cable	0,17, 1, 2	0,17-0,17 metros \| 1-1 metro \| 2-2 metros

F5815-02 codide brida con llave - aplicaciones típicas & casos de uso

AC & DC servo motor sistemas de retroalimentación que requieren montaje del codificador de 58mm
Posicionamiento del husillo de la máquina herramienta CNC con retroalimentación de alta velocidad
Medición del ángulo de la articulación robótica con protección industrial IP54
control de movimiento automatizado de la línea de producción que requiere una amplia compatibilidad de volta
Maquinaria de embalaje e impresión que necesitan un funcionamiento fiable de amplia temperatura
Regulación de velocidad de equipos textiles con ASIC phase array signal processing

F5815-02 58mm Keyed Flange Encoder - preguntas más frecuentes

P: ¿Qué opciones de pulso por revolución ofrece el codide flancon llave F5815-02?

El F5815-02 ofrece 28 opciones de conteo de impulsos de 50 a 3600 P/R, incluyendo resoluciones estándar como 100, 120, 125, 150, 180, 200, 250, 256, 300, 360, 400, 500, 512, 600, 720, 800, 900, 1000, 1024, 1200, 1800, 2000, 2048, 2400, 2500, 3000 y 3600 P/R. Los valores de CPR personalizados también se pueden acomodar por petición del cliente.

P: ¿Qué opciones de interfaz de salida están disponibles para el codificador F5815-02?

El codificador F5815-02 soporta 5 métodos de salida: colecabierto NPN (C), colecabierto PNP (CP), salida complementaria (F), 26LS31 controlador de línea diferencial RS422 compatible (L), y salida de voltaancho 7272 (K). La salida del controlador de línea diferencial se recomienda para aplicaciones industriales de larga distancia.

P: ¿Cuál es el rango máximo de velocidad y temperatura del codificador IP54 F5815-02?

El codif5815-02 cuenta con una velocidad de rotación mecánica máxima de 6000 r/min con una frecuencia de respuesta de hasta 500 kHz. Opera de forma fiable desde -30°C a +85°C con almacenamiento de -40°C a +95°C. Con un MTBF superior a 50.000 horas, este codificador de 58mm ofrece una durabilidad a largo plazo.

P: ¿Cómo selecciono el modelo correcto del codificador F5815-02?

La selección del modelo F5815-02 requiere 7 parámetros: modelo de producto (F5815-02), conteo de pulsos, número de fases (Z para A/B/Z), método de salida (C/CP/F/L/K), voltade alimentación, método de salida del cable (D/G/H/F), y longitud del cable (0.17m, 1m o 2m estándar). Póngase en contacto con nosotros para obtener asistencia de configuración.

P: ¿Dónde puedo encontrar la hoja de datos y el diagrama de cabledel codif5815-02?

El dibujo de la dimensión mecánica y la definición del cablef5815-02 se proporcionan en esta página. Para obtener la documentación técnica completa, incluyendo la ficha técnica completa del codide datos F5815-02, póngase en contacto con nuestro equipo en liya@epoch-electronic.com.

¿Necesita ayuda para seleccionar el codide brida con llave F5815-02 adecuado para su aplicación?

Envíe sus requerimientos (conteo de impulsos, interfaz de salida, longitud del cable) para un presupuesto dentro de 24 horas.

Enviar solicitud RFQ → Contacto para presupuesto

Todas las especificaciones están sujetas a cambios sin previo aviso. Época de contacto para la documentación técnica más reciente y la información de pedido.
