Codificador absoluto magnético con diseño modular de tipo split (sin soporte). Cuenta con una resolución de vuelta única de 17 bits con contador multivuelta de 16 bits, comunicación RS485 de 2.5MHz y construcción ultraliviana a aproximadamente 50g. La tecnología de detección magnética proporciona una retroalimentación de posición fiable en entornos industriales difíciles donde el polvo, la humedad y las vibraciones desafían a los codificadores ópticos tradicionales. Ideal para el montaje de la cubierta trasera del motor.
Este producto se utiliza principalmente para la reposición de la cubierta trasera del motor. Proporciona datos de posición absolutos y señales auxiliares requeridas por unidades de control de posición y velocidad precisas.
| parámetro | Specification |
|---|---|
| tecnología | Detección magnética absoluta (sin soporte de tipo split) |
| Resolución de turno único | 0~131,071 (17 bit) |
| Contador de varias vueltas | 65,535 (16 bits, respaldado por batería) |
| Protocolo de interfaz | RS485 |
| Número de baubauje | Frecuencia de comunicación de 2,5 MHz × 16K| Communication frequency ≤ 16K |
| Tensión de alimentación | 4.75V ~ 5.25V (5V DC - 5%) |
| Nivel de salida diferencial | Alto: 3.5V min/bajo: 1.7V max |
| Alo largo del tiempo de cambio | < 100ns |
| Desviación de eje admisible | Axial Runout: <0.1mm/Radial: ≤ 0.1mm/Radial Runout: <0.1mm/inclinación: <0.1 ± |
| Máxima velocidad de funcionamiento | 6.000 rpm |
| Momento de inercia | 0,72 kg·m² |
| Aceleración Angular del Rotor | 80.000 rad/s ≤ |
| peso | ≥ 0,05 kg (50g, sin cable)Ultra ligero |
| Tensión de la batería | Advertencia de falla & advertencia de voltade batería |
| Temperatura de funcionamiento | -10 °C a +105 °C |
| vibración | 10-55Hz 1,5 mm / 55-2000Hz 98 m/s² (XYZ, 2h/axis, 6h total) |
| Choque choque mecánico | 980 m/s² (100G), 11ms, 3 veces por XYZ (18 en total) |
| Resistencia al aislamiento térmico | 50 M ² |
| Protección protección | Protección de la cubierta trasera del Motor |

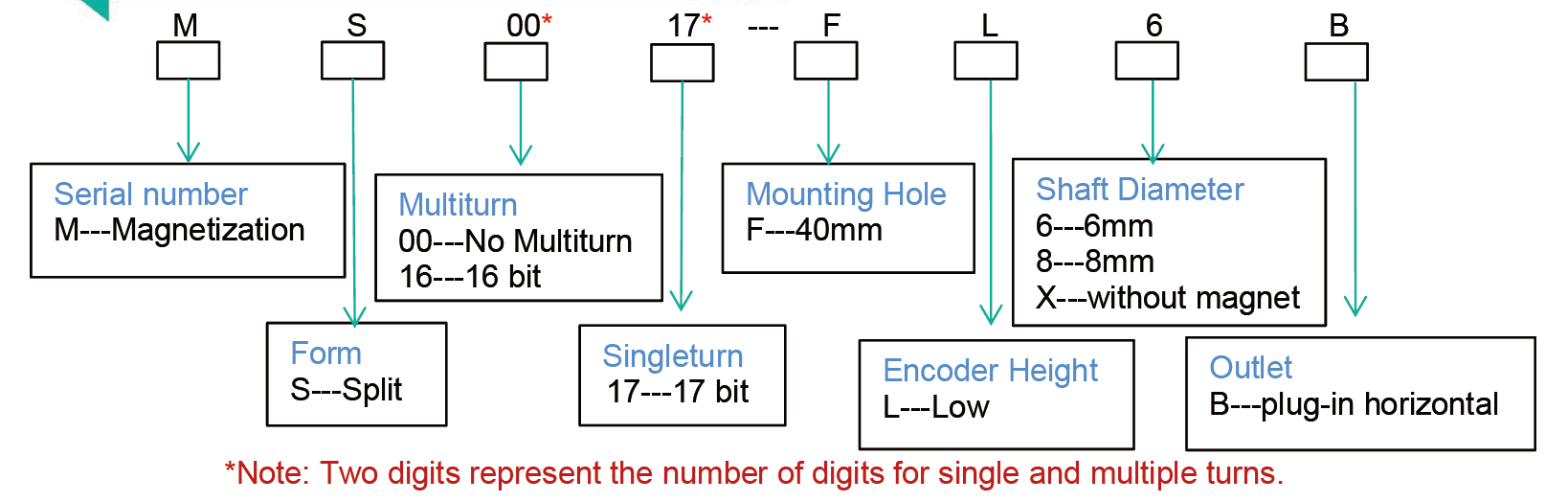

Ejemplo de número de pieza
M-S-16-17-F-L-6-B
− bits multi-vuelta (16), altura del codificador (L/H), y diámetro del eje (6/8/X) son seleccionables en el momento de la orden. Dos dígitos representan el número de bits para vueltas simples y múltiples.
| función | 5V | PNB | 485+ | 485 — | Batería + | GND por batería | P (PE) |
|---|---|---|---|---|---|---|---|
| Color del Cable | rojo | negro | Azul azul | amarillo | marrón | blanco | Mallas blindadas |

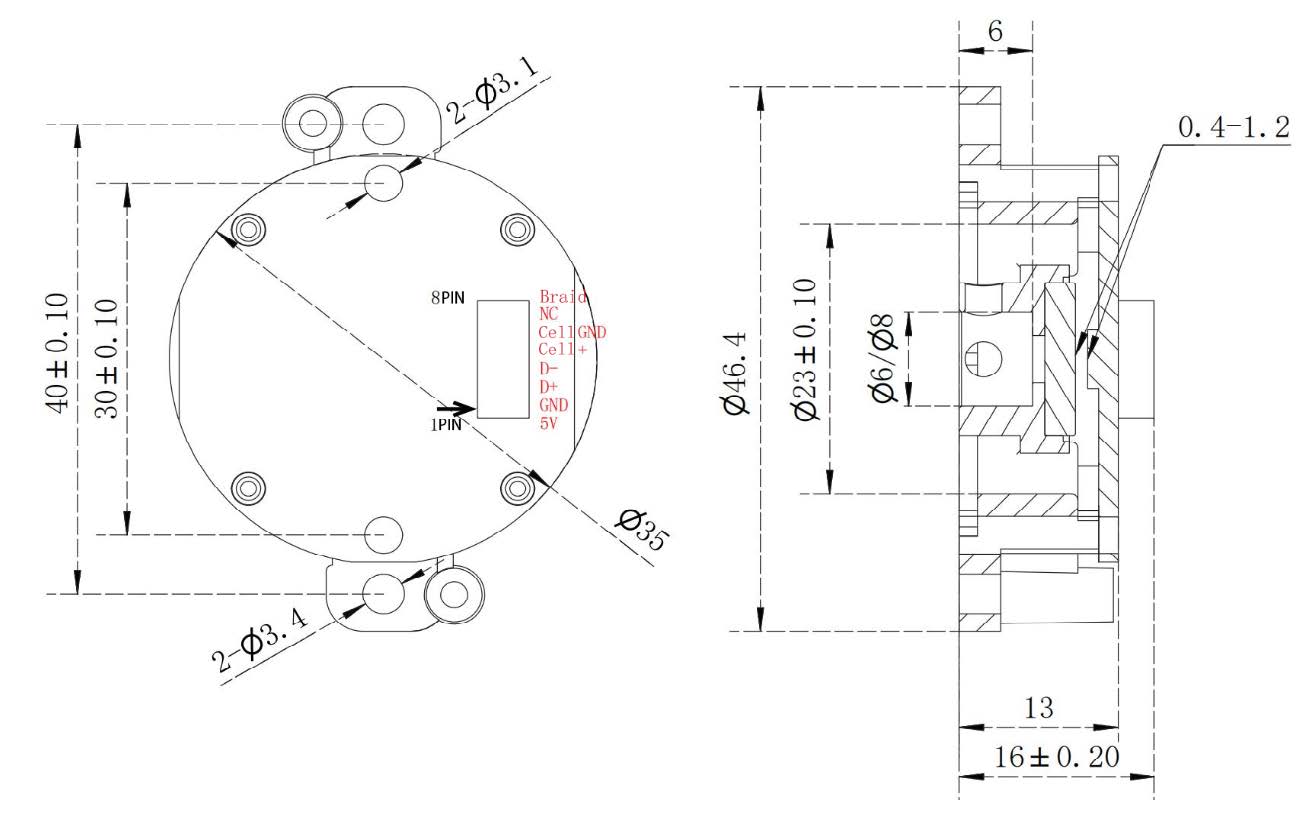

El siguiente dibujo muestra las dimensiones mecánicas del codiabsoluto magnético tipo split de la serie MS. Todas las dimensiones están en mm. Verifique las dimensiones críticas con el soporte técnico de EPOCH antes de finalizar el diseño de la carcasa del motor.
La serie EPOCH MS es un codificador absoluto magnético que utiliza tecnología sin soporte de tipo split con comunicación RS485 de 2,5mhz. A diferencia de los codificadores ópticos tradicionales, la detección magnética proporciona una operación fiable en entornos duros con polvo, humedad y vibración. El diseño ultra ligero ~50g es ideal para el montaje de la cubierta trasera del motor donde el espacio y el peso son factores críticos. Los ingenieros deben verificar el diámetro del eje, el patrón del agujero de montaje y los requisitos de giro múltiple antes de especificarlos.
EPOCH es un proveedor independiente de codificadores. Verificar todos los parámetros mecánicos y eléctricos antes de la integración.
P: ¿Cuál es la diferencia entre un codificador absoluto magnético y un codificador absoluto óptico?
Los codificadores magnéticos utilizan sensores de campo magnético en lugar de discos de código de vidrio óptico, hacique sean inhermás resistentes al polvo, la humedad, la vibración y los golpes. El codificador absoluto magnético de la serie MS es ideal para entornos industriales duros donde los codificadores ópticos pueden fallar prematuramente. La resolución es típicamente más baja que la óptica (17 bits vs hasta 25 bits), pero la fiabilidad en entornos contaminados es significativamente mayor.
P: ¿Cuál es el peso y el factor de forma de la serie MS?
El codificador magnético de la serie MS pesa aproximadamente 50g (0,05 kg), lo que lo convierte en una solución ultraligera para el montaje de la cubierta trasera del motor. El diseño sin soporte de tipo doble permite la integración modular sin soporte de rodadicional.
P: ¿Qué resolución e interfaz soporta la MS Series?
La serie MS ofrece una resolución de vuelta única de 17 bits (131.071 pasos) con multivuelta de 16 bits seleccionables (65.535 vueltas), comunicada a través de RS485 a una velocidad de baudios de 2,5mhz.
¿Necesita una configuración personalizada del encoder magnético, tamaño del eje o precios al por mayor? Contacte con nuestro equipo comercial.
Descubra todas las especificaciones técnicas descargando hoy mismo la hoja de datos.
| Número de pieza | La interfaz |
dimensiones
(mm) |
Rango de resolución | Resolución contador |
Comunicación comunicación frecuencia |
Temperatura de trabajo |
Comunicación comunicación frecuencia |
Velocidades de funcionamiento |
Protección protección estructura |
La huella 3D | Hoja de datos | muestra |
| RZ35A08 | RS485 | Φ35mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 |  |
 |
|
| RZ Series | RS485 | Φ48mm | 17~23 Bits | Single/Multi-Turn | Differential output | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
|
| UZ4409 | RS485 | Φ44mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| UZ Series | RS485 | Φ48mm | 1000-5000CPR | Single/Multi-Turn | Differential output | -20°C-+105°C | 500khz | / | IP40 | |
|
|
| RS972 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RS970 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| UK3508 | / | / | / | / | / | / | / | / | / | |
|
|
| F5820 | / | / | / | / | / | / | / | / | / | |
|
|
| F5820 | / | / | / | / | / | / | / | / | / | |
|
|
| F5815-02 | / | / | / | / | / | / | / | / | / | |
|
|
| F5815-01 | / | / | / | / | / | / | / | / | / | |
|
|
| F5810-05 | / | / | / | / | / | / | / | / | / | |
|
|
| S2504 | / | / | / | / | / | / | / | / | / | |
|
|
| S2804 | / | / | / | / | / | / | / | / | / | |
|
|
| S3004 | / | / | / | / | / | / | / | / | / | |
|
|
| S5810 | / | / | / | / | / | / | / | / | / | |
|
|
| G5810-02 | / | / | / | / | / | / | / | / | / | |
|
|
| G3806-03 | / | / | / | / | / | / | / | / | / | |
|
|
| G2803 | / | / | / | / | / | / | / | / | / | |
|
|
| G2504 | / | / | / | / | / | / | / | / | / | |
|
|
| S7008 | / | / | / | / | / | / | / | / | / | |
|
|
| G5806 | / | / | / | / | / | / | / | / | / | |
|
|
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RS9140 Series | / | / | / | / | / | / | / | / | / | |
|
|
| RS9100 Series | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| RS971 | / | / | / | / | / | -40°C to +85°C | / | / | / | |
|
|
| MS Series | |
|
||||||||||
| RK Series | / | / | / | / | / | -20°C to +85°C | / | / | / | |
|
|
| RF28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RT28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RF20 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RR28 | / | / | / | Single/Multi-Turn | / | -40 °C ~+85 °C | / | / | / | |
|
|
| RS5 | / | / | / | Single/Multi-Turn | / | / | / | / | / | |
|
|
| RSG35 | RS485 | / | 17-23 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| RSU3506 | RS485 | / | 17-24 Bits | Single/Multi-Turn | ≤16K | -20 ℃ ~+105 ℃ | 16K | 6000rpm | IP40 | |
|
|
| MS Series | / | / | 17 Bits | Single/Multi-Turn | ≤16K | -10℃～105℃ | 16K | ≤6000rpm | / | |
|
|
| RZ1337A | RS485 | / | 25 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 12000rpm | IP40 | |
|
|
| RZ7810 | / | / | / | / | / | / | / | / | / | |
|
|
| RS Series | RS485 | / | 17~23 Bits | Single/Multi-Turn | ≤16K | -20°C-+105°C | 16K | 6000rpm | IP40 | |
|
