RS9140 3 canales módulo de codificación Incremental de 3 canales - 1000 CPR, 11mm radio óptico − época| EPOCH

3 canales (A, B, I) Alta temperatura -40°C ~ +100°C Hasta 1000 RCP

RS9140 3 canales módulo de codificación óptica Incremental

elÉpoca RS9140Es un módulo codificador incremental óptico de 3 canales (a, B, índice I) con una fuente LED aumentada y un arreglo de fotodetector de precisión. Basado en un radio óptico de 11mm1000 CPRResolución común200 kHzFrecuencia de respuesta a través de un-40°C a +100°CRango de temperatura. El paquete en forma de C no requiere ningún acondicionamiento de señal externo para la interfaz directa con los controladores estándar. Época es unproveedoryDistribuidor distribuidorDe módulos de codificador óptico de alta calidad.

Salto rápido: características· especificaciones· Definición de «Pin»· Guía de números de parte· dibujos· Forma de onda· aplicaciones· FAQ

Características principales

Resolución resolución

Hasta 1000 RCP

Basado en un radio óptico de 11mm

Rango de temperatura

-40°C ~ +100°C

Operación prolongada de alta temperatura

Frecuencia de respuesta

200 kHz

Capacidad de conteo de alta velocidad

Tipo de salida

TTL Compatible

Resistencia interna 2k − pull-up

estructura

En forma de C

Fácil montaje, sin necesidad de alineación

Acondicionamiento de señales

Incorporado en el

No se requiere ajuste externo

Especificaciones técnicas

Clasificación máxima absoluta

parámetro	Símbolo símbolo	clasificación
Temperatura de almacenamiento	T ×	-40°C ~ +100°C
Temperatura de funcionamiento	T ×	-40°C ~ +100°C
Tensión de alimentación	Vcc	— 0,5v ~ 7V
Tensión de salida	Vo	— 0,5v ~ Vcc
Frecuencia de respuesta	f	200 kHz
Corriente de salida por canal	Io	1 ~ 5 mA

Condiciones de funcionamiento recomendadas

parámetro	condición	gama
Temperatura de trabajo		-40°C ~ +100°C
Tensión de alimentación	Ripple <100mV	4.5V ~ 5.5V
Perpendicularidad del eje + juego Axial		~ 0,25mm
Excentricidad del eje + juego Radial		0.04mm

Características eléctricas características eléctricas

Todos los parámetros sobre rango recomendado y tolerde montaje. Típico a 25°C.

parámetro	Min.	Typ.	Max.	unidad
Corriente de funcionamiento del módulo	40	51	60	mA
Corriente de funcionamiento del Detector (Icc)		35	42	mA
Tensión de salida de bajo nivel (VOL)		0.2	0,4	V
Tensión de salida de alta tensión (VOH)	2.4	4.5		V
Tiempo de subida de A/B (tr)		120		ns
Tiempo de caída (tf) A/B		20		ns
Ciclo de trabajo A/B (Dt)	40	50	60	%
Diferencia de fase A/B (−)	60	90	120	e
Frecuencia del recuento			200	kHz
Nota: VOL/VOH con resistencia interna 2k − pull-up. tr/tf medido con CL=8PF.

Definición de «Pin»

Nombre del Pin	descripción	dirección
Vcc	Fuente de alimentación de +5V	Fuente de alimentación
Reino unido	Una salida de canal	salida
CH B	Salida del canal B	salida
PNB	El terreno	Fuente de alimentación
CH I (índice)	Salida del pulso de índice/referencia	salida

Guía de configuración del número de pieza

RS9140[CPR]C

Ejemplo:RS91401000C= RS9140, 1000 CPR, paquete estándar en forma de C

RS9140

Serie/modelo de Base
Incremental de 3 canales

[CPR]

Opciones de resolución:
100, 200, 256, 360, 400, 500, 1000

Estructura en forma de C
Radio óptico de 11mm (ROP)

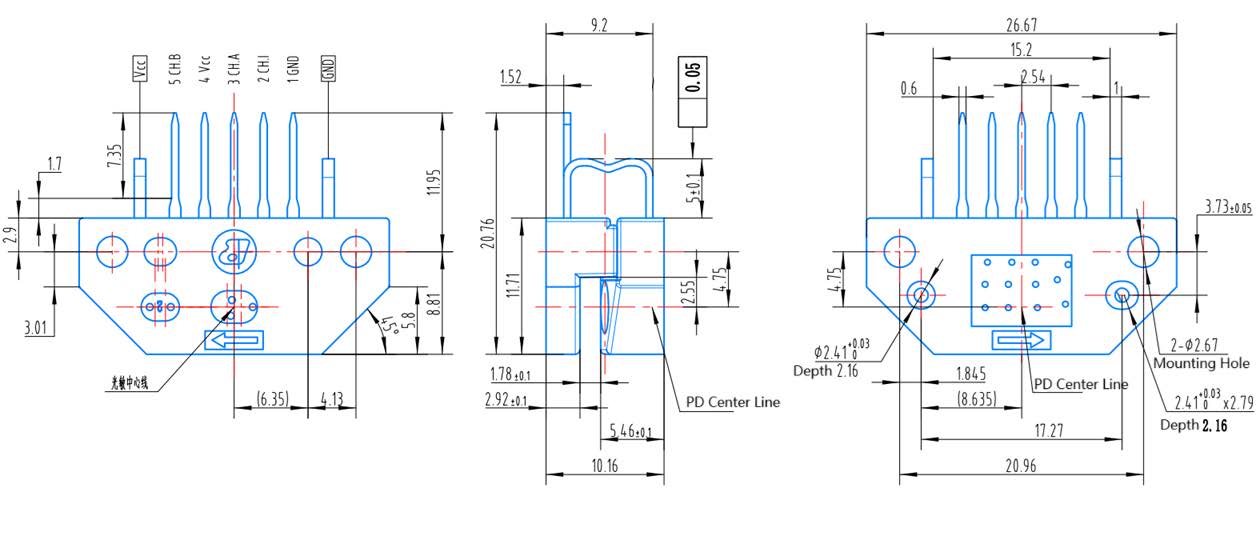

Dibujos de dimensiones mecánicas

Fig.3 - dimensión mecánica RS9140

RS9140 Mechanical Dimension

Impresión de módulos - revisión de la serie RS9140 A0

Module Printing — RS9140 Series

Diagrama de forma de onda de salida

Fig.1 - forma de onda de salida (en "arrow" dirección)

RS9140 Output Waveform

aplicaciones

El RS9140 está diseñado para su uso enImpres, Plotters, servomotores, y automatización de fábricaEquipos que requieren una retroalimentación precisa de la posición rotatoria en entornos de alta temperatura.

Nota de seguridad importante:Este producto esNo se recomienda su uso en aplicaciones de seguridad. Está diseñado para el uso de la automatización industrial solamente.

Preguntas frecuentes

P: ¿Cuál es la resolución máxima de CPR disponible para la RS9140?

R: el RS9140 ofrece opciones estándar de RCP de 100, 200, 256, 360, 400, 500 y 1000 RCP, todo basado en un radio óptico de 11mm (ROP). La opción 1000 CPR proporciona la resolución de posición más alta para aplicaciones de servoretroalimentación de precisión.

P: ¿La RS9140 requiere acondicionamiento de señal externa?

R: No. El RS9140 cuenta con un arreglo de fotodetector incorporado con acondicionamiento de señal integrado. Las salidas son colector abierto con una resistencia interna de 2kΩ pull-up a 5V, proporcionando señales compatibles con TTL que pueden interactuar directamente con la mayoría de los controladores sin circuitería externa.

P: ¿Cuál es la diferencia entre el RS9140 (3 canales) y el RS9100 (2 canales) de módulos de codificador óptico de alta temperatura?

R: el RS9140 proporciona un canal índice I adicional (CH I) que emite un pulso de referencia por revolución, permitiendo la inicialización precisa de la posición de casa en el encendido - esencial para aplicaciones que requieren un posicionamiento de referencia cero absoluto. El RS9100, como un módulo de 2 canales (a, B), ofrece detección de velocidad y dirección sin el pulso de índice. Elija elRS9140Cuando su sistema necesite un punto de referencia repetible para la calibrde posición; Elija elRS9100Cuando sólo se requiere la Realimentación de velocidad y dirección.

P: ¿Cuál es el rango de temperatura de funcionamiento de la RS9140?

R: el RS9140 está clasificado para operación de -40°C A +100°C, haciéndolo adecuado para entornos de alta temperatura como hornos industriales, compartimentos de motor, y otras aplicaciones donde los módulos de codificador estándar (normalmente limitados a +85°C) fallarían.

Q: dónde comprar el módulo de codificador óptico RS9140 y cómo seleccionar el número de pieza correcto?

A: EPOCH es el proveedor y distribuidor de confianza del módulo de codificador RS9140. Utilice el formato RS9140[CPR]C donde [CPR] es la resolución requerida. Por ejemplo, RS91401000C especifica un RS9140 con 1000 CPR en un paquete estándar en forma de C. El módulo requiere una rueda de código con un radio óptico de 11mm. Póngase en contacto con nuestro equipo de ventas en liya@epoch-electronic.com para la contratación, precios por volumen, y los requisitos de la costumbre CPR.

Productos relacionados:Para aplicaciones de 2 canales sin pulso de índice, consulte elMódulo de codificación óptica de 2 canales RS9100.

¿Necesita un módulo de codificación de 3 canales para aplicaciones de alta temperatura?

Póngase en contacto con nuestro equipo de ingeniería para obtener configuraciones de RCP personalizadas, coincidencia de rueda de código, precio de volumen o soporte técnico.

Presupuesto: liya@epoch-electronic.com

Descargo de responsabilidad Legal:Todos los nombres de fabricantes y marcas comerciales mencionadas son sólo para referencia de compatibilidad cruzada. EPOCH es un fabricante independiente sin afiliación a marcas OEM. Especificaciones sujetas a cambios sin previo aviso.
