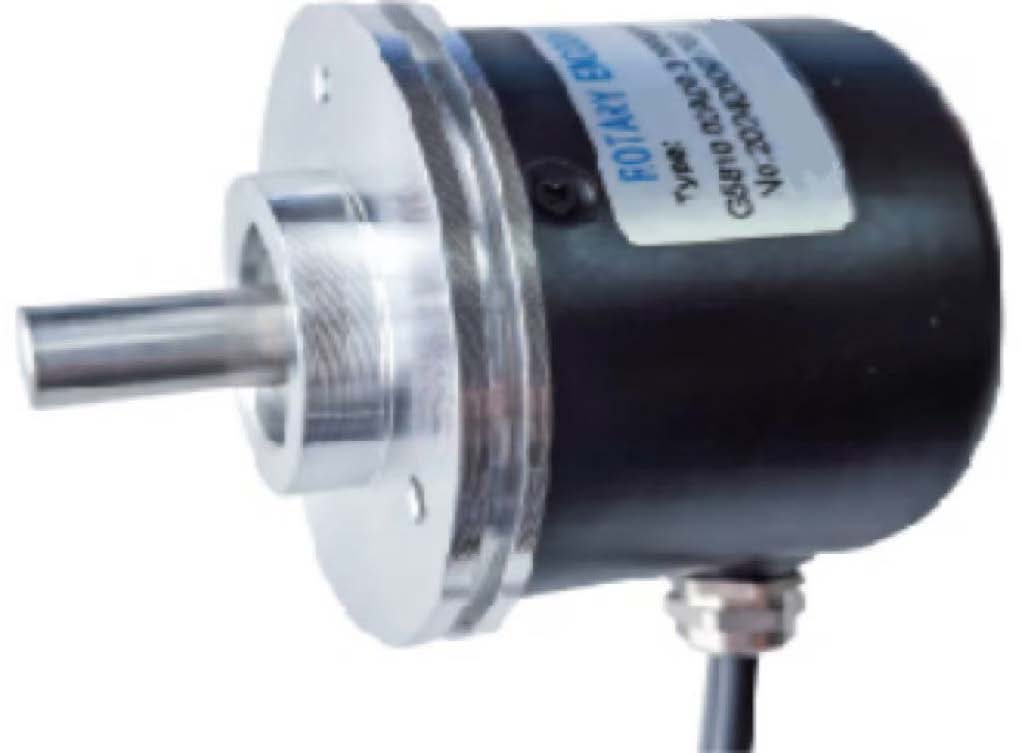

Serie G5810-02 - Encoder Incremental de flanservode 58mm con salida un/B/Z

Equipado internamente con un chip ASIC phase array y componentes ópticos ultra-paralelos para lectura directa de señal de disco de código. Brida servo incorporada para facilitar el montaje del motor. compatible con controladores de línea estándar (26LS31) RS422, proporcionando 6 señales de salida compatibles con TTL. EPOCH es un proveedor de confianza de encoder industrial que proporciona soluciones de abastecimiento para aplicaciones de retroalimentación de servomotor.

Tiempo de entrega:Despacho de 7 días | Precio:Contacto para presupuesto

Protección IP54 Resistente al agua, al aceite, al polvo

Brida Servo de 58mm Brida incorporada para facilitar el montaje

ASIC Phase Array Chip Componentes ópticos ultraparalelos

Alta frecuencia Velocidad de respuesta de 0~500 kHz

Amplio rango de temperatura -30°C ~ +85°C operando

28 opciones de pulso 50 a 3600 p/r personalizable

6 métodos de salida NPN, PNP, Voltage, Complementary, 26LS31, 7272

G5810-02 Servo de 58mm Flange Incremental Encoder - especificaciones técnicas & Parameters

Tensión de alimentación (VCC)	DC 5V × 0.25V o 5~26V
Tensión de salida	Alto nivel − 3,4v, bajo nivel − 0,4v
Consumo consumo corriente	≤160mA
Resolución (pulsos por revolución)	50 ~ 3600 p/r
Frecuencia de respuesta	0~500 kHz
Forma de onda de salida	Onda cuadrada, ciclo de trabajo 0,5t × 0,1t
Par de arranque (+25°C)	4×10⁻³ N·m
Momento de inercia	4×10 × ⁻ kg·m ⁶
Carga máxima del eje	Radial: 30N, Axial: 20N
Máxima velocidad de rotación mecánica	6000 r/min
Resistencia a las vibraciones	49m/s², 10~200Hz, 2h por eje XYZ
Resistencia a los golpes	980m/s², 6ms, 3 veces por eje XYZ
Protección protección	Resistente al agua, al aceite, al polvo (IP54)
Temperatura de funcionamiento	-30°C ~ +85°C
Temperatura de almacenamiento	-40°C ~ +95°C
Humedad de funcionamiento	30~85% (sin condensación)
Vida operativa	MTBF≥50000h (+25 ≥ C, 2000rpm)
Peso (sin cable)	Aprox. 0,28 kg

G5810-02 58mm Encoder - dimensión mecánica dibujo & guía de instalación

Debajo está el dibujo dimensional que representa los límites físicos delEPOCH G5810-02 58mm Servo flanflanincremental Encoder. Se recomienda comprobar la instalación del eje del extremo del motor para confirmar la alineación mecánica del ajuste.

G5810-02 58mm Encoder — Mechanical Dimension Drawing & Installation Guide

G5810-02 codificador Incremental - Cable & definición de conexión de cable

señal	Color de alambre	7 pin	9 pines (conductor)	15 pin D-Sub (conductor)	15 pin D-Sub (colecabierto)
+V	rojo	1	1	6	7
0V	negro	4	4	5	5
A	verde	3	5	4	4
A/	marrón	-	7	3	-
B	blanco	5	3	2	2
B/	gris	-	6	1	-
Z	amarillo	2	2	9	9
Z/	naranja	-	8	10	-
Escudo escudo	Escudo escudo	6	9	8	8

G5810-02 Model Código código Definition & Ordering Information - Part Number Configuration (en inglés)

Utilice el siguiente formato para especificar la configuración precisa del codificador:

G5810-02 - [pulsos] - Z - [método de salida] - [tensión] - [salida del Cable] - [longitud del Cable]

Ejemplo: G5810-02-1024 - Z - L - 5 - G - 1Especifica un codificador G5810-02 con 1024 P/R, fase 3 (a /B/Z), salida diferencial 26LS31, alimentación de 5V, salida lateral de goma, cable de 1 metro.

G5810-02 opciones de código de pedido

campo	Code	descripción
Método de salida	C, CP, T, F, L, K	C - Open-collector NPN
		CP - colecabierto PNP
		T - salida de tensión
		F — producción complementaria
		L - 26LS31 salida diferencial
		Salida de tensión K - 7272 ancho
Número de pulsos (RCP)	50-3600	50, 100, 120, 125, 150, 180, 200, 250, 256, 300, 360, 400, 500, 512, 600, 720, 800, 900, 1000, 1024, 1200, 1800, 2000, 2048, 2400, 2500, 3000, 3600 P/R. Otras resoluciones disponibles a petición.
Número de fases	Z	Salida trifásica: A, B, Z con señales complementarias.
Tensión de la alimentación eléctrica	5, 24, H, L	5-5V DC
		24-5~24V DC
		H - 5~24V de entrada, 5V de salida
		Entrada L - 5V, salida 5~24V
Salida de Cable	D, G, H, F	D - salida lateral de Metal
		G - salida lateral de goma
		H - toma lateral
		F - salida trasera de goma
Longitud del Cable	0,17, 1, 2	0,17-0,17 metros \| 1-1 metro \| 2-2 metros

G5810-02 Servo Flange Encoder - aplicaciones típicas & casos de uso

AC & DC servo motor sistemas de retroalimentación que requieren montaje del codificador de 58mm
Posicionamiento del husillo de la máquina herramienta CNC con retroalimentación de alta velocidad de 500 KHz
Medición del ángulo de la articulación robótica con protección industrial IP54
control automatizado del movimiento de la línea de producción que requiere una amplia compatibilidad de voltade 5~26V
Maquinaria de embalaje e impresión que necesita un funcionamiento fiable de -30°C a +85°C
Regulación de velocidad de equipos textiles con ASIC phase array signal processing

G5810-02 58mm Servo Flange Incremental Encoder - Frequently Asked Questions (en inglés)

P: ¿Qué opciones de pulso por revolución ofrece el codide brida de servo G5810-02 de 58mm?

El codificador incremental G5810-02 ofrece 28 opciones de conteo de impulsos de 50 a 3600 P/R, incluyendo resoluciones estándar como 100, 120, 125, 150, 180, 200, 250, 256, 300, 360, 400, 500, 512, 600, 720, 800, 900, 1000, 1024, 1200, 1800, 2000, 2048, 2400, 2500, 3000 y 3600 P/R. Los valores de CPR personalizados también se pueden acomodar por petición del cliente.

P: ¿Qué opciones de interfaz de salida están disponibles para el codide brida servo G5810-02?

El codide flanservo G5810-02 soporta 6 métodos de salida: colecabierto NPN (C), colecabierto PNP (CP), salida de volta(T), salida complementaria (F), 26LS31 controlador de línea diferencial RS422 compatible (L), y salida de voltade ancho 7272 (K). La salida del conductor de línea diferencial se recomienda para aplicaciones industriales de larga distancia que requieran protección contra el ruido.

P: ¿Cómo selecciono el modelo correcto de codificador incremental G5810-02 de 58mm para mi servo motor?

La selección del modelo G5810-02 requiere 7 parámetros: modelo de producto (G5810-02), conteo de pulsos (50 A 3600 P/R), número de fases (Z para a /B/Z), método de salida (C/CP/T/F/L/K), voltade alimentación (5V, 5-24V, H = 5-24V entrada, 5V salida /L = 5V entrada, 5-24V salida), método de salida del cable (D/G/H/F), y longitud del cable (0.17m, 1m o 2m estándar). Póngase en contacto con nosotros para obtener asistencia de configuración.

P: ¿Cuál es el rango máximo de velocidad y temperatura del codig5810-02 IP54?

El codide brida servo G5810-02 presenta una velocidad de rotación mecánica máxima de 6000 r/min con una frecuencia de respuesta de hasta 500 KHz. Opera de forma fiable desde -30°C a +85°C con almacenamiento de -40°C a +95°C. Con MTBF superior a 50.000 horas a +25°C, este codificador ofrece una durabilidad a largo plazo para la operación de retroalimentación de servomotor industrial continua.

P: ¿Dónde puedo encontrar la hoja de datos y el diagrama de cablede del codig5810-02?

El dibujo de la dimensión mecánica G5810-02 y la definición del cablede se proporcionan en esta página. Para obtener la documentación técnica completa, incluyendo la hoja de datos completa del servog5810-02 con notas de instalación, póngase en contacto con nuestro equipo en liya@epoch-electronic.com.
