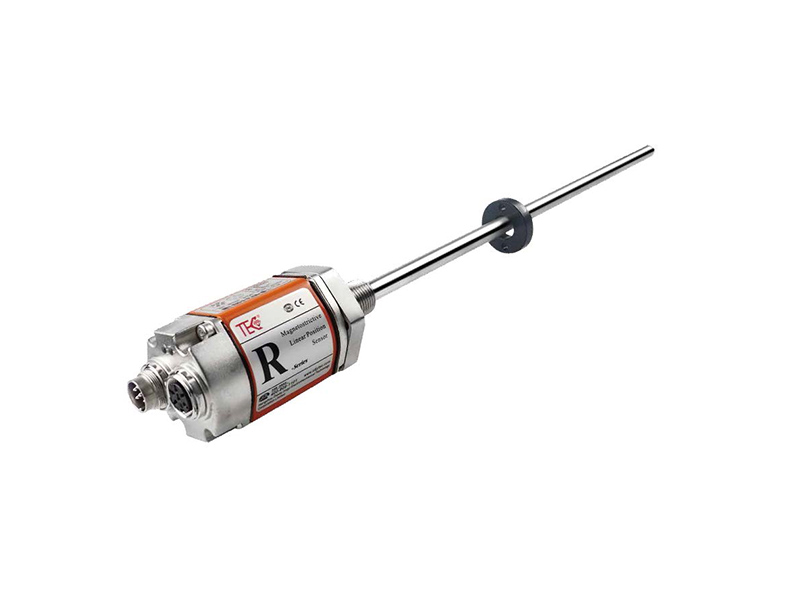

Profibus-DP de salida magnetostricde Sensor de desplazamiento

  • Profibus-DP de salida magnetostricde Sensor de desplazamiento
  • Profibus-DP de salida magnetostricde Sensor de desplazamiento
  • Profibus-DP de salida magnetostricde Sensor de desplazamiento
  • Profibus-DP de salida magnetostricde Sensor de desplazamiento

Hoja de datos

Huella huella

RoHS

Catálogo catálogo

Solicite su cotización hoy

Para su cotización personalizada, por favor rellene el siguiente formulario. Si necesita ayuda inmediata, no dude en contactar con nosotros: liya@epoch-electronic.com.

Datos técnicos Solicitar información Todas las demás monedas

DC-DC Power Modules (en inglés)

Convertidores DC-DC personalizados Explore DC-DC Converters

Productos de Encoder

El codificador rotrotexplor

Productos de sensores

Productos relacionados

características

La medición lineal absoluta sin contacto garantiza una larga vida útil y un funcionamiento sin mantenimiento.

La salida directa Profibus-DP permite una comunicación digital fiable y de alta velocidad con hasta 20 mediciones simultáde la posición del imán.

Precisión excepcional con una resolución de hasta 1 µm, no linealidad menor de -0.01%, y repetibilidad dentro de -0.001% a escala completa.

Resistente construcción de acero inoxidable con clasificación IP67 soporta ambientes industriales duros y sistemas hidráude alta presión.

Los diagnósticos LED integrados proporcionan el estado del sensor en tiempo real y la solución de problemas para facilitar el mantenimiento y la supervisión.


RH(P) Profibus-DP salida magnetostricdisplacement Sensor-Product Parameters


  • entrada

Datos de mediciónAnillo magnético
Longitud de la carrera25~5500 mm, personalizado de acuerdo a las necesidades del cliente
Número de mediciones1~9




  • Output

  • Condiciones de funcionamiento

La interfazSistema Profibus-DP,ISO74498Velocidad del imánarbitraria
Formato de datos

Publicaciones periódicas

Nivel de protección

IP67RH Stell Rod/IP65Francia

Perfil de aluminio

Velocidad de transmisión

Máximo 12Mbit/s

funcionamiento

temperatura

-40℃ ~ +85℃
Resolución resolución1/5/10/20/50/100 μmHumedad/rocío pointHumedad del 90%, sin condensación
No linealidad< -0.01% de escala completa, mínimo ≥ 50 ± mÍndice de choqueGB/T2423.5 100g(6ms)

repetición

precisión

< 0,001% de escala completa, mínimo − 1 − mÍndice de vibraciónGB/T2423.10 20g/10~2000Hz
Tiempo de actualización

1KHz(rango ≥ 1m)

500Hz(1m< intervalo ≥ 2m)

250Hz(2m< rango ≥ 3m), personalizable


Prueba EMC

GB/T17626.2/3/4/6/8, grado 4/3/4/3/3,

Clase A, certificación CE

histéresis< 10μm

Coeficiente de temperatura

< 15ppm/℃



  • Estructura y Material

  • Conexión eléctrica

Indicación de falloTapa de papelera electrónica con pantalla led

RH

serie



Tensión de entrada+24Vdc − 20%

Cubo electrónico

Aleación de aluminioCorriente corriente de funcionamiento<80mA(que varía con el rango)

Vara de medición

Acero inoxidable 304Protección de polpolaridadMax.-30Vdc

Presión del tubo exterior

35MPa (continuo)/70MPa (pico) o

350bar (continuo)/700bar (pico)

Protección contra sobretensiónMax.36Vdc

Imán imán de posición

Anillo de imán estándar y varios imanes de anilloResistencia al aislamiento térmico>10M ²

RP

serie

Cubo electrónico

Aleación de aluminioResistencia de aislamiento500V

Vara de medición

Aleación de aluminio

Imán imán de posición

Imán deslizante, imán cuadrado, imán de sector

Hilos de montaje

forma


M18 − 1.5, M20×1.5, 3/4 "-16UNF-3A

(personalizable)

instalación

dirección


Cualquier dirección
Modo de salida
Toma de Cable o conector

Salida Characteristics-Profibus - Profibus-DP de salida magnetostricde Sensor de desplazamiento

Output Characteristics-Profibus - RH(P) Profibus-DP Output Magnetostrictive Displacement Sensor


LED de monitoreo y diagnóstico del estado en tiempo real

Los LEDs integrados (rojo o verde) proporcionan la retroalimentación de estado básica y la función de resolución de problemas del sensor.


Luz verdeelelFlashFlash

The integrated LEDs

Luz rojafueraelfuerael
funciónTrabajo Normal

Imanes no detectados

O número incorrecto

Esperando por el anfitrión

parámetros

Estado de programación



programación


El sensor TEC se puede programar en el campo mediante un convertidor USB. Sin necesidad de abrir la bandeja electrónica, la fuente de alimentación del puerto USB,

Conexión de cable estándar, satisface plenamente las necesidades de los clientes. Los siguientes parámetros del sensor pueden ser modificados por la configuración

Software de la PC: ajuste de la dirección de la estación esclava; Visualización gráfica del valor de la posición del anillo magnético; Diagnosticar el sensor en línea

Por código de error.


USB Converter


                                                         USB convertidor

                                                                 (orden No.TEC612814)


Sensor Programming Window


                                           Ventana de programación del Sensor



Instrucciones de instalación y uso - Profibus- Profibus-DP de salida magnetostricde Sensor de desplazamiento


El sensor magnetostricde salida DP cumple con el protocolo Profibus-DP (EN 50 170). El sensor transmite los datos de posición absoluta del anillo magnético al controlador en forma de RS-485 serie asíncrona estándar, y la velocidad de transmisión máxima puede alcanzar los 12Mbps.

La interfaz Profibus-DP ofrece potentes funciones de diagnóstico y ajuste en forma de hojas de datos GSD.

Dimensiones y orientación de la instalación del sensor de varilla resistente a la presión RH


Resistente a la presión de la serie RH rodshell, diseño de instalación incorporado para el sistema hidráulico, resistente a la presión 35MPa continua, flexible Modo de instalación simple, rosca de montaje M18 − 1.5 o M20 − 1.5 o 3/4 "-16UNF-3A.

Nota: la medición de la zona no utilizable que se muestra en la figura indica que el valor de salida del sensor en esta zona es cero o poco fiable.

Los valores por defecto de la primera y última medición de las zonas no utilizables de este producto son 50.8mm y 63.5mm respectivamente. El valor

De la medición de área no utilizable puede ser modificado adecuadamente de acuerdo con las necesidades de los clientes, por favor, se indica en el pedido.


Dimensions and installation guidance of RH pressure-resistant rod sensor


Instrucciones de instalación - profibus -Profibus- Profibus-DP de salida magnetostricde Sensor de desplazamiento

Dimensiones y orientación de la instalación del sensor de perfil de aluminio RP

El perfil de aluminio de la serie RP proporciona un modo de instalación externo flexible y sencillo, que es adecuado para la detección de carrera o posición del mecanismo de movimiento lineal, y también se puede utilizar para la detección de posición externa del cilindro hidráulico.

Nota: la medición de la zona no utilizable que se muestra en la figura indica que el valor de salida del sensor en esta zona es cero o poco fiable.

El valor por defecto de la zona no utilizable de medición en la cabeza y el extremo es de 28mm y 66mm respectivamente. El valor de la medida

El área no utilizable puede ser modificada adecuadamente según el cliente#39;s necesidades, se ruega indicarlo al efectuar el pedido.



Dimensions and installation guidance of RP aluminum profile sensor


Común Accessories-Profibus-Profibus-DP de salida magnetostricde Sensor de desplazamiento


Common Accessories-Profibus-RH(P) Profibus-DP Output Magnetostrictive Displacement Sensor








Solicitar información

Solicitar información




Selection Guide-Profibus-DP Bus Output



Profibus-DPCable Accessories Selection







Información sobre el embalaje


El artículodescripciónCarrete y la bandeja

PC/ rollo

G.WN.W

QTY/ cartón

Tamaño del paquete
Profibus-DP Seris

Profibus-DP de salida magnetostricde Sensor de desplazamiento


Carrera de 25~5500 mm

Resolución 1/5/10/20/50/100 μm

-40℃ ~ +85℃ temperatura de operación

IP67 / IP65







Otros productosOtros productosPCSmm



Descubra todas las especificaciones técnicas descargando hoy mismo la hoja de datos.




Todos los sensores de desplazamiento

modelo Un golpe eficaz La interfaz La tensión de tensión No linealidad repetibilidad Actualizado en Grado de protección funcionamiento
temperatura (℃) 		Material Material Presión de choque Hoja de datos muestra
RB Flat Seris 50~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
