características

La medición sin contacto y sin desgaste garantiza una larga vida útil y un mantenimiento mínimo.

Precisión ultra alta con 0,0065% de resolución a escala real y un tiempo de actualización rápido (1-3 ms) que proporciona información de posición precisa y en tiempo real.

Una robusta protección IP65 y un amplio rango de temperatura de funcionamiento (-40 °C a +85°C) garantizan un rendimiento fiable en entornos industriales difíciles.

El diseño de perfil de aluminio compacto y ligero permite una fácil instalación en espacios reducidos y en cualquier dirección de montaje.

Las flexibles opciones de salida (corriente/tensión analógica) y los accesorios modulares permiten una integración versátil para diversas aplicaciones de automatización.


Características técnicas


Nombre del producto

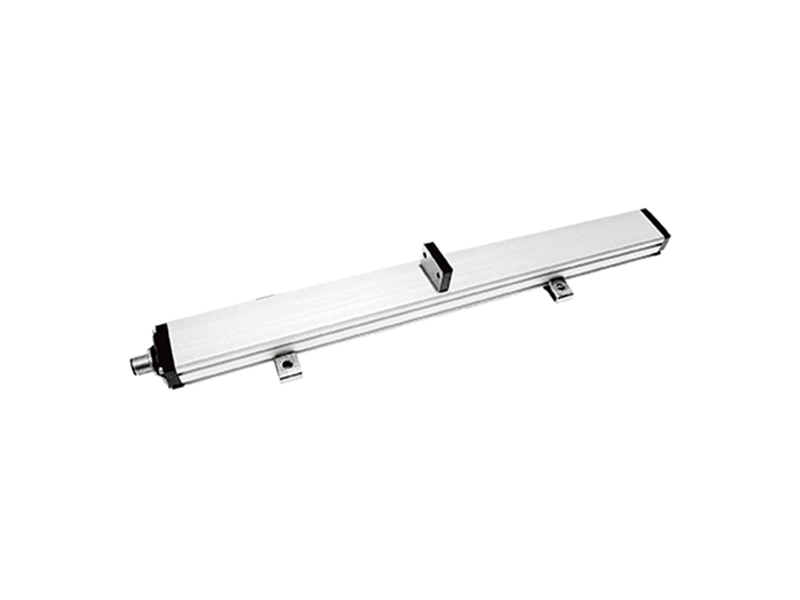

Sensor de desplazamiento magnetostricanalep

modelo

EP Seris

Rango de medición

50 — 2500 mm

Índice de vibración

GB/T2423.10 20g/10~2000Hz

La interfaz

0-20mA o 4-20mA

Tensión de entrada

+24Vdc − 20%

La tensión de tensión

0~10Vdc o 0~5Vdc

consumo

< 80mA

No linealidad

0,05% F.S

Protección de polpolaridad

Máximo -30Vdc

repetibilidad

< 0.03% de escala completa

Protección contra sobrepresión

Max 36Vdc

Actualizado en

< 0,005% de escala completa

Resistencia al aislamiento térmico

> 10M ²

Velocidad del anillo magnéticoarbitrariamente

Fuerza dieléctrica

500V

Grado de protección


IP65


Almacén electrónico

/

Temperatura de funcionamiento

-40°C ~ +85°C

La barra lateral

Cubierta de aluminio formado

Humedad/punto de rocí.

90% de humedad relativa, sin condensación

Conexión de salida

Cable recto, toma de corriente para aviación

Índice de impacto

GB/T2423.5 50g(6ms)

Polo externo con tensión de soporte

/


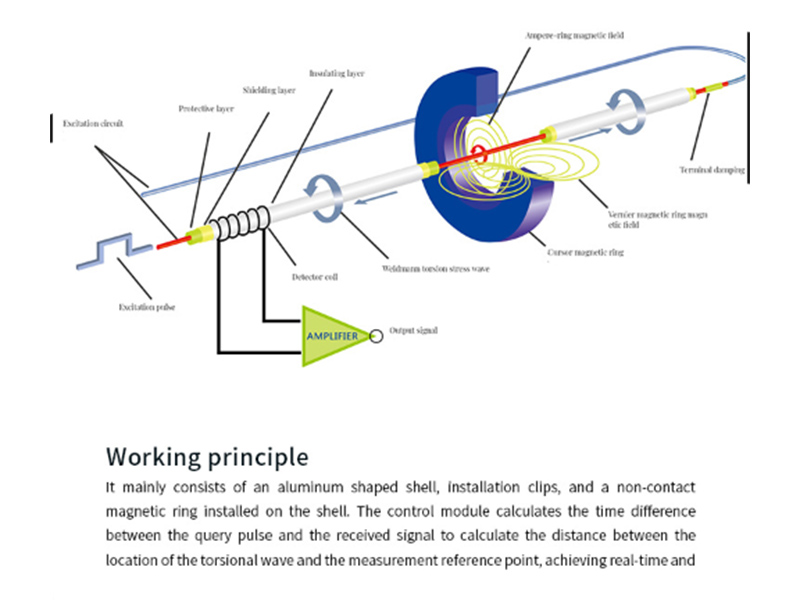

La forma estructural








Definición de cabley Pin

EP Analog Magnetostrictive Displacement Sensor Wiring and Pin Definition

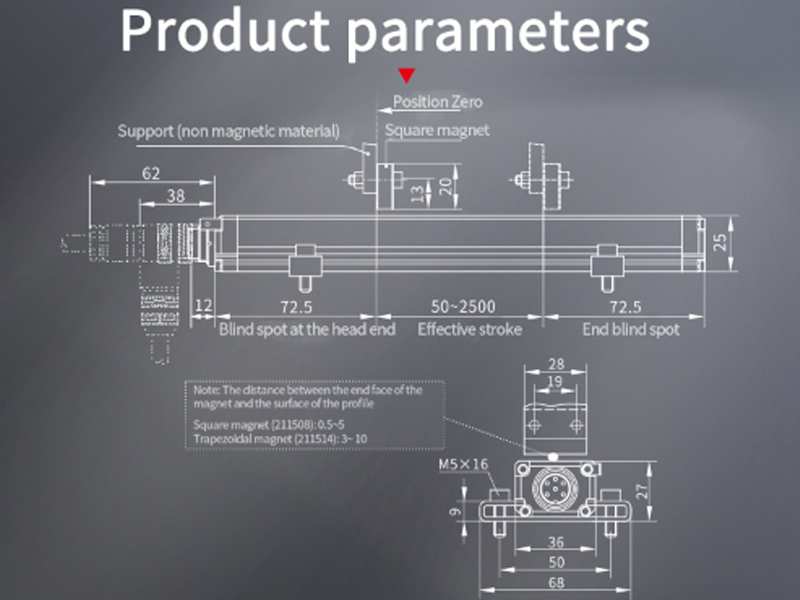

EP Analog Magnetostrictive Displacement Sensor -Product Parameters (en inglés)


  • entrada

Medición de datosAnillo magnético
Longitud de la carrera25~5500 mm, otros se pueden personalizar de acuerdo a las necesidades

  • salida

Current0 ~ 20mA o 4 ~ 20mA(carga mínima/máxima 0/500Ω)
La tensión de tensión0~ 10Vdc o 0~5Vdc(resistencia mínima de carga − 10K ≥)
Resolución resolución14 bits D/A o 0,0065% de escala completa (mínimo 10μm)
No linealidad< 0,03% de escala completa
repetibilidad< 0,005% de escala completa
Tiempo de actualización1ms(rango − 1m) 2ms(1m < rango − 2m) 3ms(2m < rango − 3m)
histéresis< 10μm

  • Condiciones de funcionamiento

Velocidad del imánarbitraria
Clase de protecciónIP65
Temperatura de funcionamiento40℃ ~ +85℃
Coeficiente de temperatura<30ppm>
Humedad/punto de rocí.Humedad del 90%, sin condensación
Índice de choqueGB/T2423.5 50g(11ms)
Índice de vibraciónGB/T2423.10 10g/10~2000Hz
Prueba EMC

GB/T17626.2 grado de anti-interferencia de descarga electrostática, grado 4, clase A

GB/T17626.3 grado de anti-interferencia de la radiación grado de campo electromagnético de radiofrecuencia, grado 3, clase A

GB/T17626.4 grado de anti-interferencia del tren transiente rápido eléctrico, grado 4, clase A

Grado 2, clase A

GB/T17626.8 inmunidad A campo magnético de frecuencia de potencia, grado 3, clase A

Certificación CE




  • Conexiones eléctricas


  • Construcción y materiales

Tensión de entrada+24Vdc+20%Vara de mediciónPerfil de aluminio
Consumo de energía< 80mAinstalaciónCualquier dirección, instalación de abrazadera
Protección de polpolaridadMáximo -30VdcImán imán de posiciónImán cuadrado, imán trapezoidal
Protección contra sobretensiónMáximo de 36VdcModo de salida

Toma de Cable (conexión dispersa),

Conector (conecm16 o M12)


Resistencia al aislamiento térmico>10M ²

Resistencia de aislamiento500V






EP Analog Magnetostrictive Displacement Sensor-Common Options (en inglés)

EP Analog Magnetostrictive Displacement Sensor-Common Options


:  El sensor se muestra en uso en metalurgia, energía eólica, maquinaria de construcción, maquinaria de caucho, maquinaria portuaria y más, lo que destaca su versatipara tareas de automatización exigentes


 El tec-ep-análogo como a Sensor de desplazamiento lineal de alta precisión, sin contacto, robusto y versátil, ideal para entornos industriales difíciles y de la confianza de los profesionales por su fiabilidad, integración flexible y fuerte apoyo del fabricante.

Solicitar información

Solicitar información



EP Analog Output-Selection Guide







Información sobre el embalaje


El artículodescripciónCarrete y la bandeja

PC/ rollo

G.WN.W

QTY/ cartón

Tamaño del paquete
EP análogo Seris

Sensor de desplazamiento magnetostricanalep


Rango de medición 50-2500 mm

0,05% Resolución del Parlamento europeo

No contacto

IP65








Otros productosOtros productosPCSmm



Descubra todas las especificaciones técnicas descargando hoy mismo la hoja de datos.




Todos los sensores de desplazamiento

modelo Un golpe eficaz La interfaz La tensión de tensión No linealidad repetibilidad Actualizado en Grado de protección funcionamiento
temperatura (℃) 		Material Material Presión de choque Hoja de datos muestra
RS Waterproof Seris 50mm~5500mm Analog、SSI、CANopen、Start/Stop +24Vdc±20% < ± 0.01% of full scale, Min. ±50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RF Flexible Seris 500~7620mm，Up to 23 meters Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP65 / IP67 -40℃ ~ +85℃ Aluminum alloy GB/T2423.5 100g(6ms)
RD Split Seris 25~5500 mm Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +125℃ 304 stainless steel GB/T2423.5 100g(6ms)
RB Flat Seris 50~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
