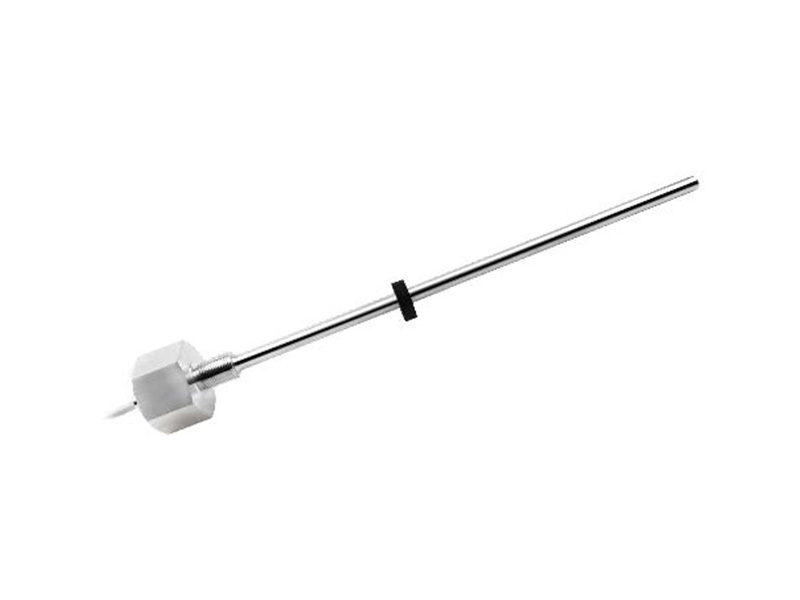

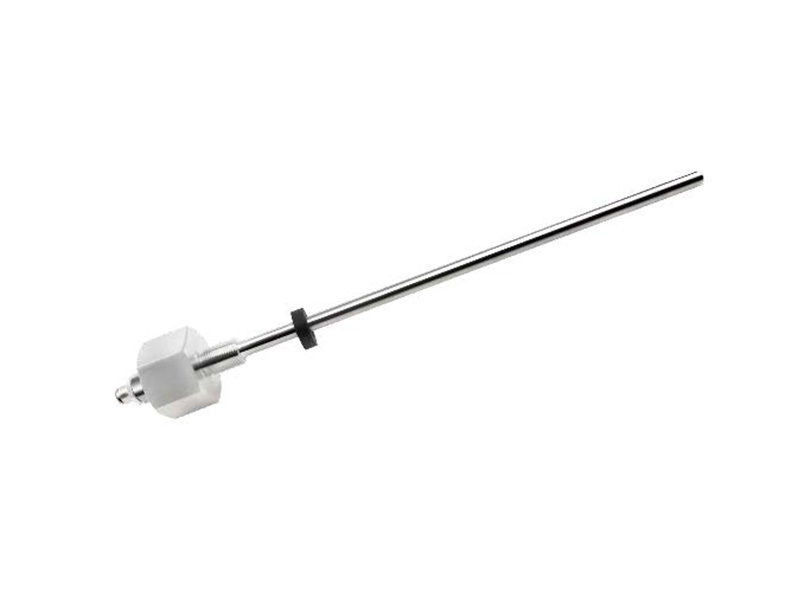

MHA Analog Magnetostrictive Displacement Sensor (en inglés)

  • MHA Analog Magnetostrictive Displacement Sensor (en inglés)
  • MHA Analog Magnetostrictive Displacement Sensor (en inglés)
  • MHA Analog Magnetostrictive Displacement Sensor (en inglés)
  • MHA Analog Magnetostrictive Displacement Sensor (en inglés)
  • MHA Analog Magnetostrictive Displacement Sensor (en inglés)
  • MHA Analog Magnetostrictive Displacement Sensor (en inglés)
  • MHA Analog Magnetostrictive Displacement Sensor (en inglés)
  • MHA Analog Magnetostrictive Displacement Sensor (en inglés)

Hoja de datos

Huella huella

RoHS

Catálogo catálogo

Solicite su cotización hoy

Para su cotización personalizada, por favor rellene el siguiente formulario. Si necesita ayuda inmediata, no dude en contactar con nosotros: liya@epoch-electronic.com.

Datos técnicos Solicitar información Todas las demás monedas

DC-DC Power Modules (en inglés)

Convertidores DC-DC personalizados Explore DC-DC Converters

Productos de Encoder

El codificador rotrotexplor

Productos de sensores

Productos relacionados

características

La medición lineal absoluta sin contacto garantiza una larga vida útil y un funcionamiento sin mantenimiento.

Especialmente diseñado para maquinaria de construcción y cilindros hidráu, con alta resistencia a vibraciones (25g) y golpes (100g).

La protección IP67 y la construcción de acero inoxidable 304L permiten un rendimiento fiable en entornos duros y de alta presión (hasta 45 MPa).

Múltiples opciones de salida analógicas (corriente y volta) y montaje flexible con varias configuraciones de cable y conector.

Un amplio rango de carrera de 50-2500 mm, un tiempo de actualización rápido de 2 ms y una alta precisión (− 0,1 mm) proporcionan una retroalimentación de posición precisa y en tiempo real.

Características técnicas

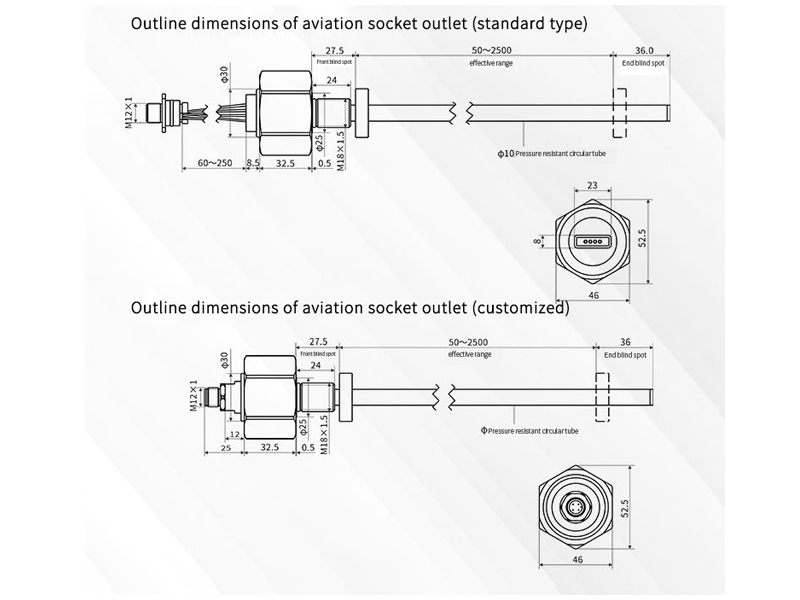

La forma estructural


MHA Analog displacement sensor Structural Shape


MHA Analog displacement sensor Structural Shape


Conexiones eléctricas


MHA magnetostrictive displacement sensor Electrical connections

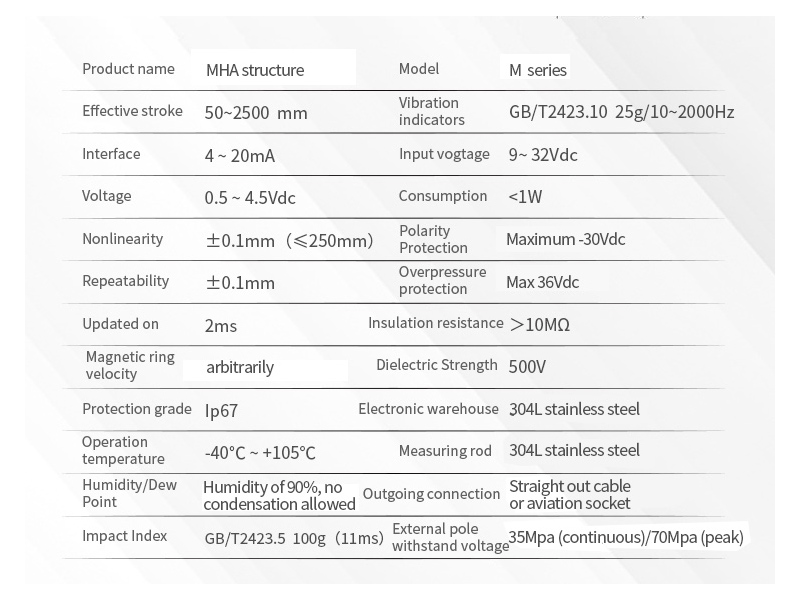

MHA Analog Magnetostrictive Displacement Sensor -Product Parameters (en inglés)



  • entrada

Medición de datosPosición (imán Vernier)
Longitud de la carrera50~2500 mm

  • salida

Current4 ~ 20mA(resistencia a la carga ≥ 250 ≤)
La tensión de tensión0.5 ~ 4.5Vdc o 0.25~4.75Vdc(resistencia a carga − 10K ≥)
Resolución resolución


> 0.1mm(rango <500mm)

Rango ≥ 4096(rango >500mm)


No linealidad− 0.1mm(− 250mm)o 0.04%F.S(>250mm)
Precisión en la repetición− 0.1mm
Tiempo de actualización

2ms

  • Condiciones de funcionamiento

Velocidad del imánarbitraria
Clase de protecciónIP67
Temperatura de funcionamiento-40℃ ~ +105℃
Humedad/punto de rocí.Humedad del 90%, sin condensación
Coeficiente de deriva de temperatura< 30ppm/℃

Índice de choqueGB/T2423.5 100g(11ms)
Índice de vibraciónGB/T2423.10 25g/10~2000Hz
Prueba EMC

GB/T17626.2 descarga electrostática anti-interferencia, grado 3, clase A

GB/T17626.3 Radio frecuencia campo electromagnético anti-interferencia de radiación, grado 3, clase A

GB/T17626.4 grupo de impulsos transitorios rápidos eléctricos anti-interferencia, grado 3, clase B

GB/T17626.5 sobretensión (impacto) anti-interferencia, grado 3, clase B

GB/T17626.6 campo de Radio frecuencia inducido por perturbación conducido anti-interferencia, grado 3, clase A

GB/T17626.8 campo magnético de frecuencia de potencia anti-interferencia, grado 4, clase A





  • Conexiones eléctricas


  • Construcción y materiales

Tensión de entrada

9~ 32Vdc

Aparatos electrónicos, aparatos electrónicos

Acero inoxidable 304l.
Consumo de energía< 1Vara de mediciónAcero inoxidable 304L
Protección de polpolaridadMáximo -30Vdc

funcionamiento

Grado de presión

Presión nominal Pn: 35MPa presión máxima

Pmax: 45MPa para varilla Stell con un diámetro de 10mm

Protección contra sobretensiónMáximo de 36VdcAsamblea Asamblea Asamblea Asamblea Asamblea Asamblea Asamblea Asamblea Asamblea Asamblea Asamblea Asamblea Asamblea AsambleaCualquier dirección
Resistencia al aislamiento térmico>10M ²Imán imán de posiciónVarios imanes de anillo
Resistencia de aislamiento500V

Modo de salidaToma de Cable o conector




Solicitar información

Solicitar información



Selection Guide-Analog Output







Información sobre el embalaje


El artículodescripciónCarrete y la bandeja

PC/ rollo

G.WN.W

QTY/ cartón

Tamaño del paquete
Seris análogo de MHA

MHA Analog Series Magnetostrictive Displacement Sensor (en inglés)


50~2500 mm de carrera

Resolución ≥ 0,1mm

-40℃ ~ +105℃ temperatura de operación

IP67







Otros productosOtros productosPCSmm



Descubra todas las especificaciones técnicas descargando hoy mismo la hoja de datos.




Todos los sensores de desplazamiento

modelo Un golpe eficaz La interfaz La tensión de tensión No linealidad repetibilidad Actualizado en Grado de protección funcionamiento
temperatura (℃) 		Material Material Presión de choque Hoja de datos muestra
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
