Sensor de desplazamiento de salida analógica ED

  • Sensor de desplazamiento de salida analógica ED
  • Sensor de desplazamiento de salida analógica ED
  • Sensor de desplazamiento de salida analógica ED
  • Sensor de desplazamiento de salida analógica ED
  • Sensor de desplazamiento de salida analógica ED
  • Sensor de desplazamiento de salida analógica ED
  • Sensor de desplazamiento de salida analógica ED
  • Sensor de desplazamiento de salida analógica ED

Hoja de datos

Huella huella

RoHS

Catálogo catálogo

Solicite su cotización hoy

Para su cotización personalizada, por favor rellene el siguiente formulario. Si necesita ayuda inmediata, no dude en contactar con nosotros: liya@epoch-electronic.com.

Datos técnicos Solicitar información Todas las demás monedas

DC-DC Power Modules (en inglés)

Convertidores DC-DC personalizados Explore DC-DC Converters

Productos de Encoder

El codificador rotrotexplor

Productos de sensores

Productos de Control de frecuencia

Productos relacionados

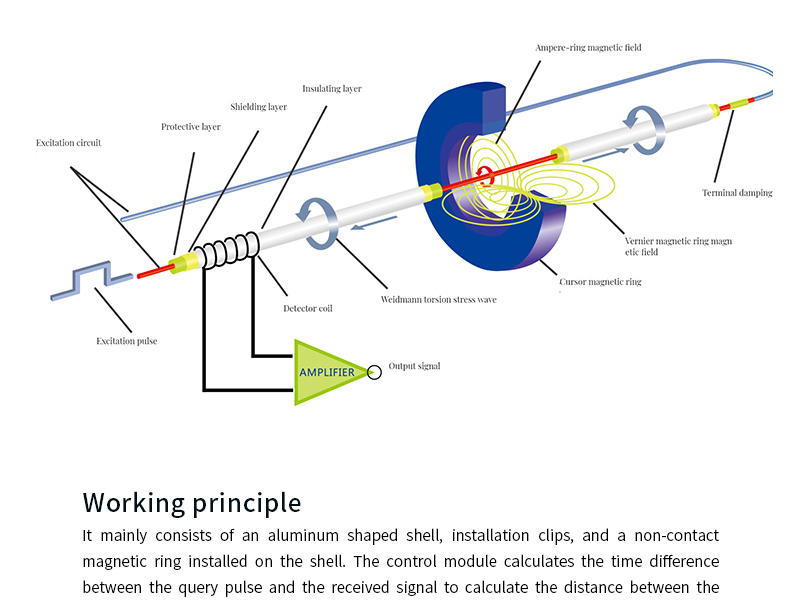

características

Alta precisión y Medición en tiempo real: El sensor entrega señales de desplazamiento lineal precisas, en tiempo real y continuas.

Sin contacto & Prendas de vestir: Utiliza un método de medición sin contacto, lo que garantiza una larga vida útil y un mantenimiento mínimo.

Perfil ultra pequeño: Diseñado para una instalación compacta, por lo que es adecuado para maquinaria con poco espacio.

Durabilidad Industrial: Cuenta con una construcción robusta y altos grados de protección (IP65), lo que garantiza el rendimiento en entornos difíciles.


Características técnicas


Nombre del producto

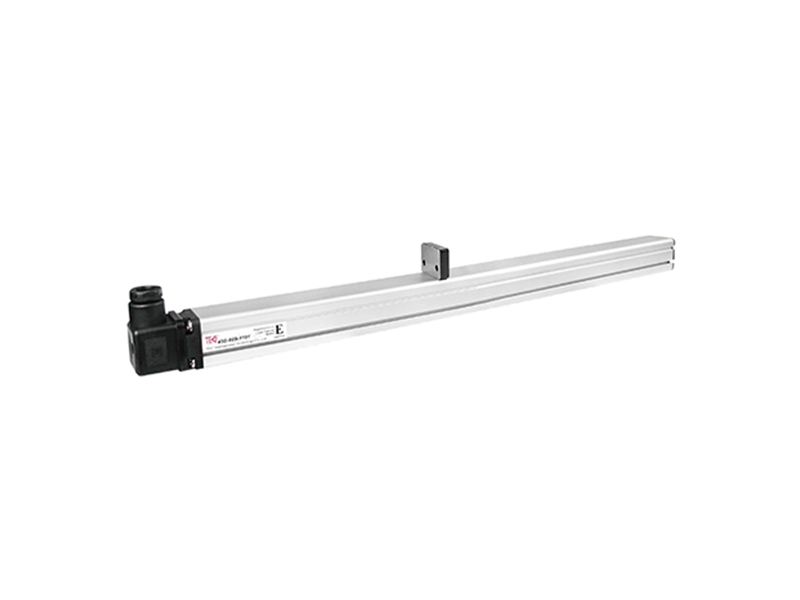

Sensor de desplazamiento de salida analógica ED

modelo

ED Seris

Rango de medición

Longitud de carrera de 50-3000 mm

Índice de vibración

GB/T2423.10 20g/10~2000Hz

La interfaz

/

Tensión de entrada

+24Vdc − 20%

La tensión de tensión

0-10V / 10-0V,  Señal / dual

consumo

< 80mA

No linealidad

< ≥ 0,05% de escala completa

Protección de polpolaridad

Máximo -30Vdc

repetibilidad

< 0,01% de escala completa

Protección contra sobrepresión

Max 36Vdc

Actualizado en

2MS

Resistencia al aislamiento térmico

> 10M ²

Velocidad del anillo magnéticoarbitrariamente

Fuerza dieléctrica

500V

Grado de protección


IP65


Almacén electrónico

/

Temperatura de funcionamiento

-40°C ~ +75°C

La barra lateral

Aluminio aluminio Aleación de aleación

Humedad/punto de rocí.

90% de humedad relativa, sin condensación

Conexión de salida

DIN46530(A)

Índice de impacto

GB/T2423.5 50g(11ms)

Polo externo con tensión de soporte

/


La forma estructural

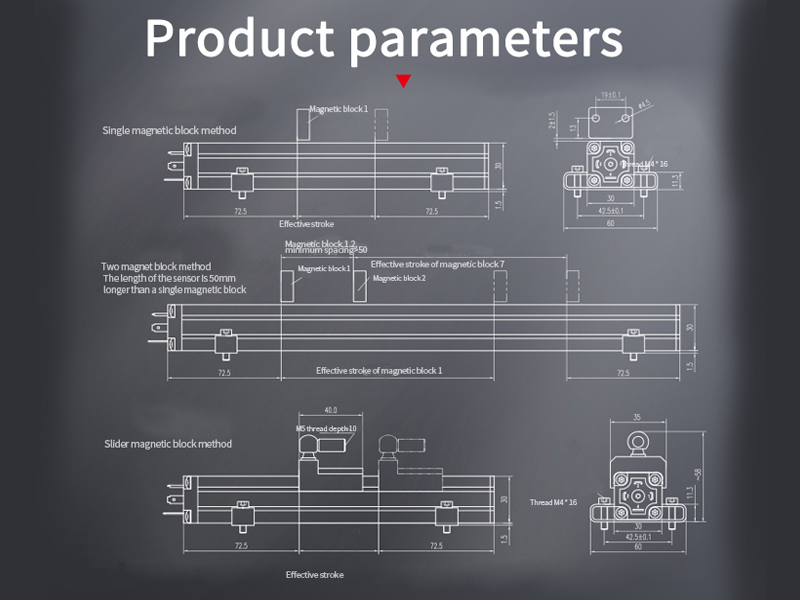

ED Analog Output Displacement Sensor Structural Shape


Definición de cabley Pin


ED Analog Output Displacement Sensor Wiring and Pin Definition



ED Analog salida Displacement -Product Parameters (en inglés)


  • Output

Medición de datosAnillo magnético
Longitud de la carrera50~3000 mm, salida de doble posición 50~3000
La tensión de tensión0~10V/10~0V, Sencillo/doble
Resolución resolución0,025% de escala completa (mínimo 10um)
No linealidad< ≥ 0,05% de escala completa
Precisión en la repetición< ≥ 0,01% de escala completa
Tiempo de actualización2ms

  • Condiciones de funcionamiento

Velocidad del imánarbitraria
Clase de protecciónIP65
Temperatura de funcionamiento40℃ ~ +75℃
Humedad/punto de rocí.Humedad del 90%, sin condensación
Índice de choqueGB/T2423.5 50g(11ms)
Índice de vibraciónGB/T2423.10 5g/10~2000Hz
Prueba EMC

GB/T17626.2 grado de anti-interferencia de descarga electrostática, grado 4, clase A

GB/T17626.3 grado de anti-interferencia de la radiación grado de campo electromagnético de radiofrecuencia, grado 3, clase B

GB/T17626.4 grado de anti-interferencia del tren transiente rápido eléctrico, grado 4, clase B

GB/T17626.6 RF Field Induced driving distur, grado 2, clase B

GB/T17626.8 campo magnético de frecuencia de potencia anti-interferencia grado, grado 3, clase A

Certificación CE




  • Conexiones eléctricas


  • Construcción y materiales

Tensión de entrada+24Vdc − 20%



Consumo de energía< 80mAVara de mediciónAleación de aluminio
Protección de polpolaridadMáximo -30Vdc

Conexión de línea saliente

DIN46530(A)
Protección contra sobretensiónMáximo de 36VdcinstalaciónCualquier dirección, instalación de abrazadera
Resistencia al aislamiento térmico>10M ²Imán imán de posiciónSuspensión de imán:
Resistencia de aislamiento500V



ED Analog Output Displacement Sensor-Common Options (en inglés)

ED Analog Output Displacement-Common Options


: Se muestra en metalurgia, energía eólica, maquinaria de construcción, maquinaria de caucho, maquinaria portuaria y otros campos de automatización.


: Múltiples opciones de instalación y accesorios (imanes, abrazaderas) para un despliegue flexible.


El sensor de desplazamiento ed-analse presenta como a Solución de alta precisión, sin contacto, ultracompacta y robusta Para entornos industriales exigentes, ofreciendo una instalación flexible, una salida analógica fiable y una calidad probada en la que confían ingenieros y líderes de la industria


Solicitar información

Solicitar información



ED Analog Output Displacement Sensor -Selection Guide







Información sobre el embalaje


El artículodescripciónCarrete y la bandeja

PC/ rollo

G.WN.W

QTY/ cartón

Tamaño del paquete
ED análogoSeris

Sensor de desplazamiento de salida analógica ED


Longitud de carrera de 50-3000 mm

0,025% de resolución a escala real

No contacto

IP65








Otros productosOtros productosPCSmm



Descubra todas las especificaciones técnicas descargando hoy mismo la hoja de datos.




Todos los sensores de desplazamiento

modelo Un golpe eficaz La interfaz La tensión de tensión No linealidad repetibilidad Actualizado en Grado de protección funcionamiento
temperatura (℃) 		Material Material Presión de choque Hoja de datos muestra
RS Waterproof Seris 50mm~5500mm Analog、SSI、CANopen、Start/Stop +24Vdc±20% < ± 0.01% of full scale, Min. ±50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RF Flexible Seris 500~7620mm，Up to 23 meters Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP65 / IP67 -40℃ ~ +85℃ Aluminum alloy GB/T2423.5 100g(6ms)
RD Split Seris 25~5500 mm Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +125℃ 304 stainless steel GB/T2423.5 100g(6ms)
RB Flat Seris 50~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
