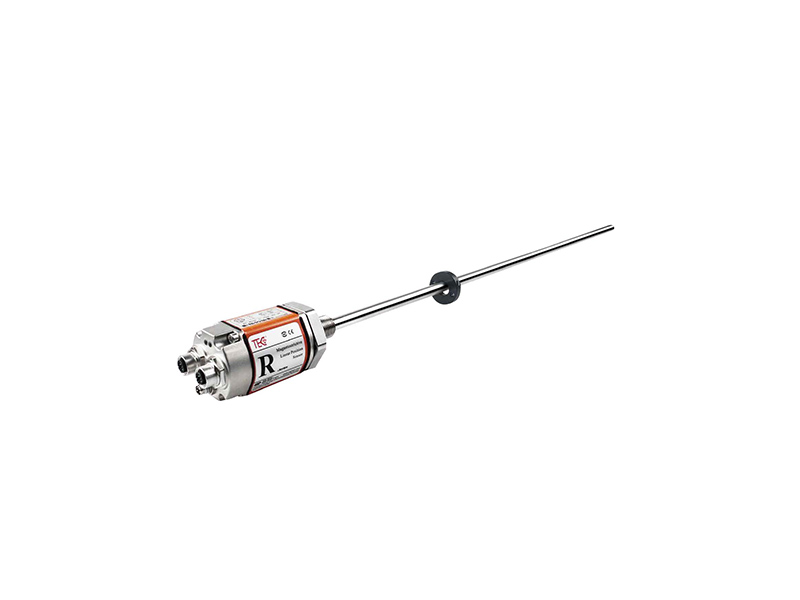

Sensor de desplazamiento magnetorestricde salida RH-P EtherCAT

  • Sensor de desplazamiento magnetorestricde salida RH-P EtherCAT
  • Sensor de desplazamiento magnetorestricde salida RH-P EtherCAT
  • Sensor de desplazamiento magnetorestricde salida RH-P EtherCAT
  • Sensor de desplazamiento magnetorestricde salida RH-P EtherCAT

Hoja de datos

Huella huella

RoHS

Catálogo catálogo

Solicite su cotización hoy

Para su cotización personalizada, por favor rellene el siguiente formulario. Si necesita ayuda inmediata, no dude en contactar con nosotros: liya@epoch-electronic.com.

Datos técnicos Solicitar información Todas las demás monedas

DC-DC Power Modules (en inglés)

Convertidores DC-DC personalizados Explore DC-DC Converters

Productos de Encoder

El codificador rotrotexplor

Productos de sensores

Productos de Control de frecuencia

Productos relacionados

características

La tecnología magnetostricsin contacto y sin desgaste proporciona una medición de posición lineal absoluta con una larga vida útil.

La interfaz EtherCAT ofrece una transmisión de datos de alta velocidad y en tiempo real con soporte para hasta 9 posiciones de imán y salidas de velocidad.

Precisión excepcional con < − 0,01% de no linealidad a escala real y < − 0,001% de repetibilidad (mínimo − 1 − m).

La protección IP67 resistente, la barra de acero inoxidable 304 y la resistencia a la presión de hasta 35 MPa garantizan un funcionamiento fiable en entornos industriales difíciles.

Instalación Flexible con múltiples opciones de rosca de montaje, monitorización de estado LED en tiempo real y varias configuraciones de conector /cable.


RH-P EtherCAT salida magnetostricde desplazamiento de los parámetros de producto


  • entrada

Datos de mediciónAnillo magnético
Longitud de la carrera25~5500 mm
Número de mediciones1~9




  • salida

  • Condiciones de funcionamiento

La interfazTecnología de automatización de Control EhterCAT EthernetVelocidad del imánarbitraria
Protocolo de datos

EtherCAT 100 Base-TX

Nivel de protección

IP67RH Stell Rod/IP65Francia

Perfil de aluminio

Velocidad de transmisión

Máximo 100Mbit/s

funcionamiento

temperatura

-40℃ ~ +85℃
Resolución resolución1 ~ 100 μm, ajustableHumedad/rocío pointHumedad del 90%, sin condensación
No linealidad< -0.01% de escala completa, mínimo 50 ± mÍndice de choqueGB/T2423.5 100g(6ms)

repetición

precisión

< 0,001% de escala completa, mínimo − 1 − mÍndice de vibraciónGB/T2423.10 20g/10~2000Hz
Tiempo de actualización

- 0,25ms, dependiendo de la carrera de medición

Prueba EMC

GB/T17626.2/3/4/6/8, grado 4/3/4/3/3,

Clase A, certificación CE

histéresis< 10μm

Coeficiente de temperatura

< 15ppm/℃



  • Estructura y Material

  • Conexión eléctrica

Indicación de falloTapa de papelera electrónica con pantalla led

RH

serie



Tensión de entrada+24Vdc − 20%

Cubo electrónico

Aleación de aluminioCorriente corriente de funcionamiento<90mA(que varía con el rango)

Vara de medición

Acero inoxidable 304Protección de polpolaridadMax.-30Vdc

Presión del tubo exterior

35MPa (continuo)/70MPa (pico) o 350bar

(continuo)/700bar (pico)

Protección contra sobretensiónMax.36Vdc

Imán imán de posición

Anillo de imán estándar y varios imanes de anilloResistencia al aislamiento térmico>10M ²

RP

serie

Cubo electrónico

Aleación de aluminioResistencia de aislamiento500V

Vara de medición

Aleación de aluminio

Imán imán de posición

Imán deslizante, imán cuadrado, imán de sector

Hilos de montaje

forma


M18 − 1.5, M20 − 1.5, 3/4 "-16UNF-3A

(personalizable)

instalación

dirección


Cualquier dirección
Modo de salida
Toma de Cable o conector

Instrucciones de instalación -Sensor de desplazamiento magnetorestricde salida RH-P EtherCAT

Dimensiones y orientación de la instalación del sensor de varilla resistente a la presión RH


Rodshell resistente a la presión de la serie RH, diseño de instalación incorporado para el sistema hidráulico, resistente a la presión 35MPa modo de instalación continua, flexible y simple. Hilo de montaje M18 − 1.5 o M20 − 1.5 o 3/4 "-16UNF-3A.

Nota: la medición de la zona no utilizable que se muestra en la figura indica que el valor de salida del sensor en esta zona es cero o poco fiable.

elLos valores por defecto de la primera y última medición de las zonas no utilizables de este producto son 50.8mm y 63.5mm respectivamente.

El valor del Medición área no utilizable se puede modificar adecuadamente de acuerdo a las necesidades de los clientes, por favor, se indica en el pedido.


Dimensions and installation guidance of RH pressure-resistant rod sensor

Nota: con kit de anillo de imanes estándar 288501, con junta de aislamiento magnético y fijación El tornillo; Enchufe 321723 cuando el conector está equipado con enchufe de cable.


Dimensiones y orientación de la instalación del sensor de perfil de aluminio RP


El perfil de aluminio de la serie RP proporciona un modo de instalación externo flexible y sencillo, que es adecuado para la detección de carrera o posición del mecanismo de movimiento lineal, y también se puede utilizar para la detección de posición externa del cilindro hidráulico.


Dimensions and installation guidance of RP aluminum profile sensor

Accesorios comunes -Sensor de desplazamiento magnetorestricde salida RH-P EtherCAT

Common Accessories-EtherCAT Output





LED de monitoreo y diagnóstico del estado en tiempo real

Los ledes rojos y verdes integrados en la tapa de la cabeza del sensor proporcionan condiciones de trabajo del sensor y función de diagnóstico.


Luz verdeFlashX

Red and green LEDs

Luz rojafuerael
funciónTrabajo Normal

Imanes no detectados o Número incorrecto




Solicitar información

Solicitar información




Selection Guide-EtherCAT Output








Información sobre el embalaje


El artículodescripciónCarrete y la bandeja

PC/ rollo

G.WN.W

QTY/ cartón

Tamaño del paquete
RH-P EtherCAT Seris

Sensor de desplazamiento magnetorestricde salida RH-P EtherCAT


Carrera de 25~5500 mm

1 ~ 100 μm, resolución ajustable

-40℃ ~ +85℃ temperatura de operación

IP67 / IP65







Otros productosOtros productosPCSmm



Descubra todas las especificaciones técnicas descargando hoy mismo la hoja de datos.




Todos los sensores de desplazamiento

modelo Un golpe eficaz La interfaz La tensión de tensión No linealidad repetibilidad Actualizado en Grado de protección funcionamiento
temperatura (℃) 		Material Material Presión de choque Hoja de datos muestra
RS Waterproof Seris 50mm~5500mm Analog、SSI、CANopen、Start/Stop +24Vdc±20% < ± 0.01% of full scale, Min. ±50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RF Flexible Seris 500~7620mm，Up to 23 meters Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP65 / IP67 -40℃ ~ +85℃ Aluminum alloy GB/T2423.5 100g(6ms)
RD Split Seris 25~5500 mm Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +125℃ 304 stainless steel GB/T2423.5 100g(6ms)
RB Flat Seris 50~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
