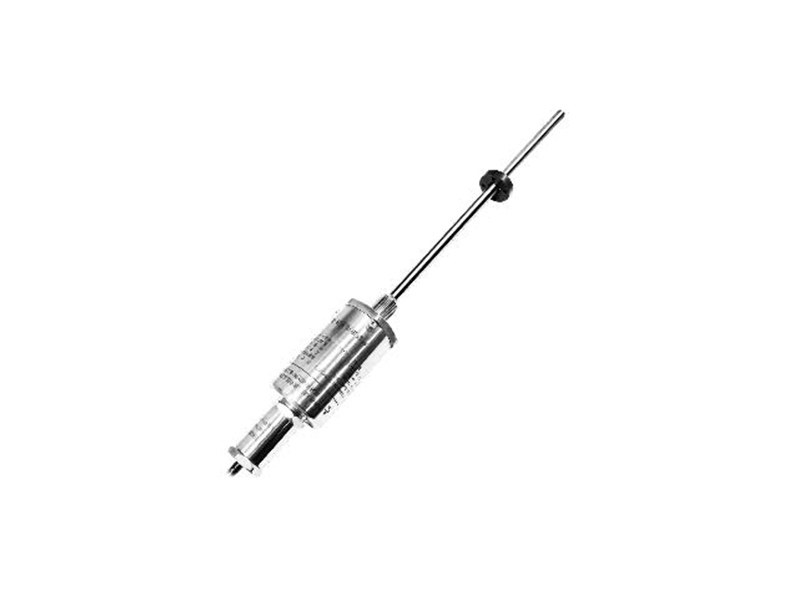

FBGB a prueba de explosiones magnetostricdisplacement Sensor

  • FBGB a prueba de explosiones magnetostricdisplacement Sensor
  • FBGB a prueba de explosiones magnetostricdisplacement Sensor
  • FBGB a prueba de explosiones magnetostricdisplacement Sensor
  • FBGB a prueba de explosiones magnetostricdisplacement Sensor

Solicite su cotización hoy

Para su cotización personalizada, por favor rellene el siguiente formulario. Si necesita ayuda inmediata, no dude en contactar con nosotros: liya@epoch-electronic.com.

Datos técnicos Solicitar información Todas las demás monedas

características

El diseño a prueba de explosiones y a prueba de llamas certificado con la norma Exd − BT6 garantiza un funcionamiento seguro en entornos peligrosos.

La tecnología magnetostricsin contacto y sin desgaste proporciona una medición de posición lineal absoluta con una larga vida útil.

Robusta construcción de acero inoxidable 304/316L clasiip67 resistente a duras condiciones, incluyendo alta presión de hasta 35 MPa continua y 70 MPa pico.

Múltiples interfaces de salida disponibles: analógico (16 bits D/un), SSI, y CANopen para una integración flexible en los sistemas de control industrial.

Alta precisión con resolución de hasta 1 µm, excelente repetibilidad (< 0,001% FS) y rápidas tasas de actualización (hasta 1 kHz) para una monitorización precisa en tiempo real.


FBGB magnetostricdisplacement Sensor-Product Parameters (en inglés)


  • entrada

Datos de mediciónAnillo magnético
Longitud de la carrera25~5500 mm, personalizado de acuerdo a las necesidades del cliente
Número de mediciones1




  • salida

La interfazanálogo, SSI, CANopen
Resolución resolución

Análogo :16 bits D/A o 0,0015% de escala completa (min. 1 − m)

Cantidad Bital :0.5/1/2/5/10/20/40/50/100 μm

No linealidad< − 0.01% de escala completa, Min. − 50 ± m
Precisión en la repetición< 0,001% de escala completa, Min. − 1 − m

histéresis

<10μm

Tiempo de actualización

1KHz(rango − 1m) 500Hz(1m< rango − 2m)

250Hz(2m< rango ≥ 3m), personalizable

temperatura

Coeficiente coeficiente coeficiente

<30ppm>


  • Condiciones de trabajo

Velocidad del anillo magnéticoarbitraria
Nivel de protecciónIP67
Temperatura de funcionamiento-40℃ ~ +85℃
Humedad/punto de rocí.La humedad es 90, y el rocíno se puede condensar
Índice de choqueGB/T2423.5 100g (6ms)
Índice de vibraciónGB/T2423.10 20g/10~2000Hz
Prueba EMCGB/T17626.2/3/4/6/8, grado 4/3/4/3/3, clase A, certificación CE

certificado

ExdⅡBT6

Cumple con las normas GB3836.1-2010 y GB3836.2-2010

Rango de temperatura: T6 (85℃ superficie)

  • Conexión eléctrica

  • Estructura y materiales

Tensión de entrada+24Vdc − 20%Cubo electrónicoAcero inoxidable 304
Corriente corriente de funcionamiento<90mA(que varía con el rango)Vara de mediciónAcero inoxidable 304/316 L
Protección de polpolaridadMax.-30VdcPresión del tubo exterior

35MPa (continuo)/70MPa (pico) or

350ba (continuo)/700ba (pico)

Protección contra sobrepresiónMax.36VdcImán imán de posición

Anillo de imán estándar e imaness

Anillos magnéticos

Resistencia al aislamiento térmico>10M ²Hilos de montaje

M18 − 1.5, M20 − 1.5, 3/4 "-16UNF-3A

(personalizable)

Resistencia de aislamiento500VDirección de la instalaciónCualquier dirección


Modo de salida de Cable de Cable de Cable de Cable de Cable

Toma de cable especial (cabl resistente a la llamae

Dispositivo de conducción)



Instrucciones de instalación y uso



Dimension of FBGB explosion-proof sensors (en inglés)


El sensor de Shell a prueba de explosiones de la serie FBGB es una estructura a prueba de explosiones compuesta por Shell, bin electrónico, sensor y dispositivo de entrada. Está diseñado para la instalación en cilindro bajo condiciones adversas. La presión de trabajo es 35MPa modo de instalación continua, flexible y simple.

El hilo de montaje forma M18 − 1.5 o M20 − 1.5 o pulgada 3/4 "-16UNF-3A.



Dimensions of FBGB explosion-proof sensors


Modo de cable



  • análogo

  • Analog

Cable

Color 1*

Cable

Color 2*

Definición de la función Pin/ WIREColor del Cable3*Definición de la función Pin/ WIRE
Azul azulgrisSeñal de posición del imán n º 1 (+)amarilloSalida actual
verdeRosa rosaSeñal de posición del imán (-) n º 1gris0Vdc(circuito corriente/tensión)
amarilloamarilloreservaRosa rosareserva
blancoverdereserva--reserva
rojomarrón

+24Vdc Power supply

(-20%~+20%)

verde0...10V
negroblanco0 Vdc(circuito de alimentación)Azul azul0 Vdc(circuito de alimentación)
Nota:

* Cable color 1: Cable PUR vain, naranja,-20-90℃

* Cable color 2/3: funda de PVC, naranja,-20-105℃

marrón

+24Vdc Power supply

(-20%~+20%)

blancoreserva


  • SSI

  • SSI

Cable

Color 1*

Cable

Color 2*

Definición de la función Pin/ WIRECable color3*Definición de la función Pin/ WIRE
blancogrisData(-)amarilloReloj (+)
amarilloRosa rosaDatos (+)grisDatos (+)
Azul azulamarilloReloj (+)Rosa rosaReloj (-)
verdeverdeReloj (-)-reserva
rojomarrón

+24Vdc Power supply

(-20%~+20%)

verdeData(-)
negroblanco0 VdcAzul azul0 Vdc(circuito de alimentación)
--No conectarmarrón

+24Vdc Power supply

(-20%~+20%)

* Cable color 1: Cable PUR vain, naranja,-20-90℃

* Cable color 2/3: funda de PVC, naranja,-20-105℃

blancoreserva



  • Salida de bus CAN

Cable colorDefinición de la función Pin/ WIRE
verde(-)
amarilloCAN (+)
-No conectar
-No conectar
marrónFuente de alimentación +24Vdc (-20%~+20%)
blanco0 Vdc(circuito de alimentación)


Instrucciones de instalación

Instrucción de instalación integrada del sensor de varilla resistente a la presión RH



Built-in installation instruction of RH pressure-resistant rod sensor


Precauciones de instalación del sensor de barra de resistencia a la presión RH


Instalación del cilindro - transduccerrado con tubo de presión (RH) por lo general tiene incorporada la instalación del cilindro, la forma de rosca de montaje incluyen: M18 x 1.5, M20 x 1.5, 3/4 "-16UNF-3A. Antes de la instalación, asegúrese de que el cilindro ha sido procesado de acuerdo con el tamaño correcto indicado en el atlas.


Instalación mecánica - no se requiere la posición y dirección de la instalación del Sensor, pero se debe asegurar que la instalación sea firme y fiable.

El imán de posición se coloca sobre la parte móvil a medir y mantiene una distancia adecuada de la varilla de medición.

Uso al aire libre - cuando el sensor se utiliza al aire libre, debe estar equipado con dispositivos de protección para evitar que el agua de lluvia se sumerja en el

Compartimento electrónico alo largo de cables o conectores en caso de lluvia. La cubierta protectora debe tener en cuenta la salida de agua para evitar la acumulación de agua.

Imán de posición - para asegurar la exactitud de la medición, el soporte de instalación del imán de posición debe estar hecho de no magnético Materiales, tales como tornillos, juntas de aislamiento magnético, etc.


Precauciones: el sensor es un equipo sensible al magnetismo, que debe mantenerse alejado de la interferencia de un fuerte campo magnético externo.

el También se debe tener en cuenta la estabilidad y la precisión de la fuente de alimentación cuando se mide con alta precisión. En uso, también es necesario para prevenir el Recipiente electrónico de ser impactado por objetos extraños.


Guía de instalación externa del sensor de varilla resistente a la presión RH

Cuando se montan horizont, los sensores más largos (rangde medición superiores a 1m) deben apoyarse mecánicamente (hechos de material no permeable magnéticamente).


External installation guide of RH pressure-resistant rod sensor


Instrucciones de instalación


Tamaño y orientación de la instalación del Sensor de perfil de aluminio RP


El perfil de aluminio de la serie RP ofrece una instalación sencilla y flexible. En general, el sensor se puede instalar en la superficie de la máquina con abrazaderas de montaje.


Size and Installation Guidance of RP Aluminum profile Sensor



Las mediciones de posición se realizan utilizando dos tipos de imanes:


1, el imán deslizse mueve alo largo del carril guía de la carcasa de perfil de aluminio, y la parte móvil está conectada con el imán desliza través de un cojinete de conexión;

2, el imán del sector se instala directamente en la parte móvil y se mueve cerca de la superficie del perfil, con un espacio de 3mm (− 1mm).

3, el imán cuadrado se instala directamente en la parte móvil y se mueve cerca de la superficie del perfil, con un espacio de 3mm (− 2mm).


Position measurements are achieved using two types of magnets


LED de monitoreo y diagnóstico del estado en tiempo real

Los LEDs integrados (rojo o verde) proporcionan la retroalimentación de estado básica y la función de resolución de problemas del sensor.

Installation Instruction




Solicitar información

Solicitar información



Selection Guide-Analog Quantity

Selection Guide-SSl

Selection Guide-CAN Output


Selection of Cable Accessories for industrial Ethernet

Selection of Analog Start-Stop Cable Accessories


Selection of Profibus-Dp Cable Accessories
















Información sobre el embalaje


El artículodescripciónCarrete y la bandeja

PC/ rollo

G.WN.W

QTY/ cartón

Tamaño del paquete
FBGB a prueba de explosiones Seris

FBGB a prueba de explosiones magnetostricdisplacement Sensor


Carrera de 25~5500 mm

Analog, SSI, CANopen Interface

-40℃ ~ +85℃ temperatura de operación

IP67







Otros productosOtros productosPCSmm



Descubra todas las especificaciones técnicas descargando hoy mismo la hoja de datos.




Todos los sensores de desplazamiento

modelo Un golpe eficaz La interfaz La tensión de tensión No linealidad repetibilidad Actualizado en Grado de protección funcionamiento
temperatura (℃)
Material Material Presión de choque Hoja de datos muestra
RB Flat Seris 50~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz(range≤1m) 500Hz(1m<range≤2m) 250Hz(2m<range≤3m),customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz(range≤1m) 500Hz(1m<range≤2m) 250Hz(2m<range≤3m),customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz(range≤1m) 500Hz(1m<range≤2m) 250Hz(2m<range≤3m),customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz(range≤1m) 500Hz(1m<range≤2m) 250Hz(2m<range≤3m),customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz(range≤1m) 500Hz(1m<range≤2m) 250Hz(2m<range≤3m),customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System,ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz(range≤1m) 500Hz(1m<range≤2m) 250Hz(2m<range≤3m),customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms,depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz( range ≤1m)500Hz(1m< range ≤2m) 250Hz(2m< range ≤3m),customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc(min load resistance ≥10K) <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm(≤250mm)or 0.04%F.S(>250mm) ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g(11ms)
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm(≤250mm)or 0.04%F.S(>250mm) ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g(11ms)
MI Analog Seris 50~2500 mm 4 ~ 20mA(load resistance≤250Ω) 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm(≤250mm)or 0.04%F.S(>250mm) ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g(11ms)
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm(≤250mm)or 0.04%F.S(>250mm) ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g(11ms)
MHA Analog Seris 50~2500 mm 4 ~ 20mA(load resistance≤250Ω) 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm(≤250mm)or 0.04%F.S(>250mm) ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g(11ms)
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm(≤250mm)or 0.04%F.S(>250mm) ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g(11ms)
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm(≤250mm)or 0.04%F.S(>250mm) ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g(11ms)
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g,10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
