MI-CANopen Magnetostrictive Displacement Sensor (en inglés)

  • MI-CANopen Magnetostrictive Displacement Sensor (en inglés)
  • MI-CANopen Magnetostrictive Displacement Sensor (en inglés)
  • MI-CANopen Magnetostrictive Displacement Sensor (en inglés)
  • MI-CANopen Magnetostrictive Displacement Sensor (en inglés)
  • MI-CANopen Magnetostrictive Displacement Sensor (en inglés)
  • MI-CANopen Magnetostrictive Displacement Sensor (en inglés)

Hoja de datos

Huella huella

RoHS

Catálogo catálogo

Solicite su cotización hoy

Para su cotización personalizada, por favor rellene el siguiente formulario. Si necesita ayuda inmediata, no dude en contactar con nosotros: liya@epoch-electronic.com.

Datos técnicos Solicitar información Todas las demás monedas

DC-DC Power Modules (en inglés)

Convertidores DC-DC personalizados Explore DC-DC Converters

Productos de Encoder

El codificador rotrotexplor

Productos de sensores

Productos relacionados

características

La salida digital CANopen permite una integración perfecta con redes industriales para una transmisión de datos de alta velocidad en tiempo real

La medición lineal absoluta sin contacto garantiza una larga vida útil y un rendimiento sin mantenimiento, incluso cuando se instala en el interior de los cilindros hidráu.

El diseño compacto de la brida y la construcción de acero inoxidable 304L lo hacen ideal para cilindros pequeños y entornos difíciles, proporcionando una fuerte resistencia a la corrosión y una tolerancia a la presión de hasta 40 MPa

Una excepcional resistencia al choque (100g) y a las vibraciones (15g) garantiza un funcionamiento estable en entornos de alto impacto y alta vibración

Un amplio rango de carrera de 50-2500 mm, una resolución de 0,1 mm, un tiempo de actualización rápido de 2 ms y una protección IP67 proporcionan una información de posición precisa y en tiempo real en las exigentes aplicaciones industriales y móviles

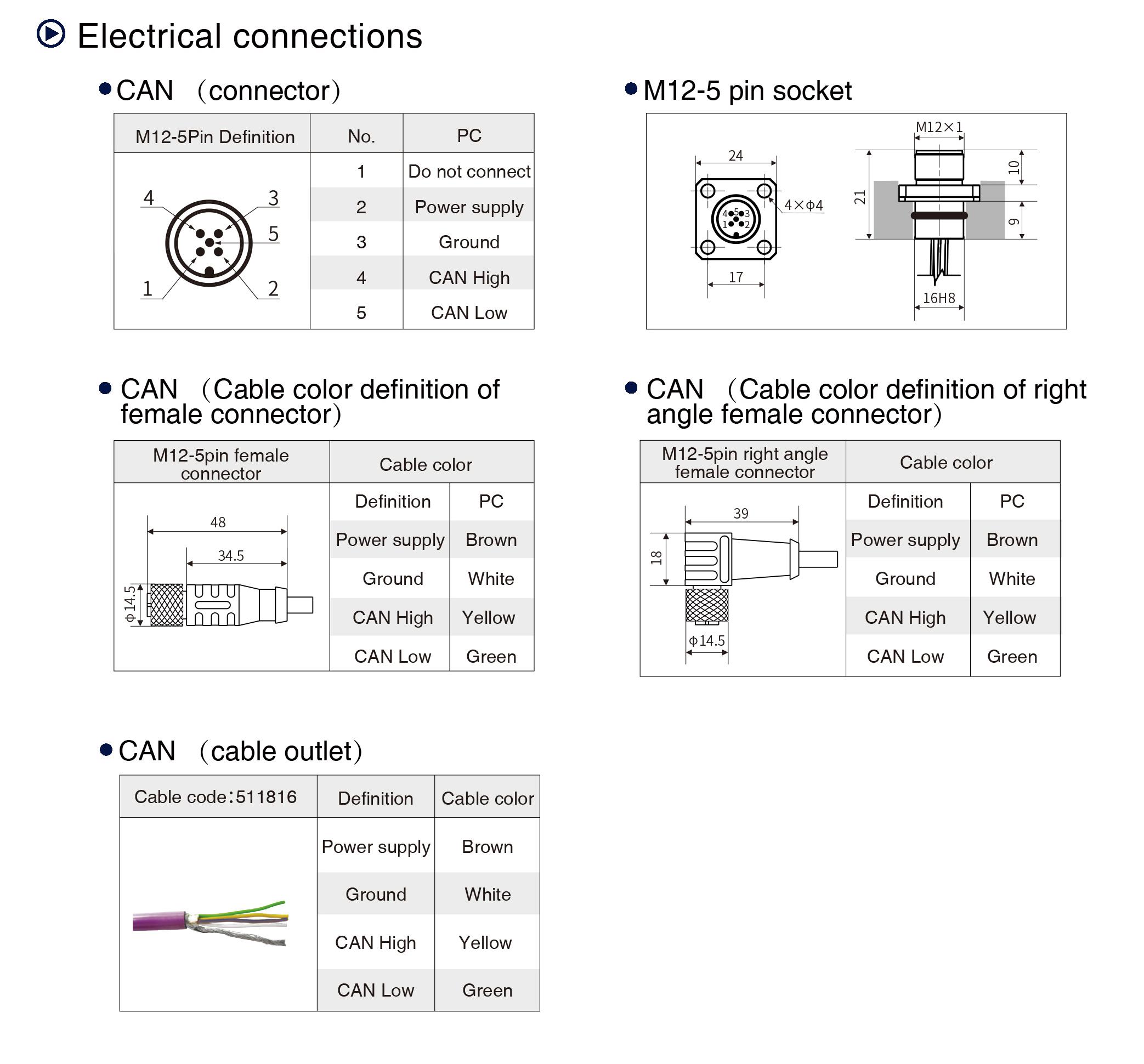

Conexiones eléctricas

MI-CANopen Magnetostrictive Displacement Sensor Electrical connections





MI-CANopen Magnetostrictive Displacement Sensor -Product Parameters (en inglés)



  • entrada

Medición de datosPosición (imán Vernier)
Longitud de la carrera50~2500 mm

  • salida

La interfazCAN bus ISO DIS 11898, CANopen cumple con CIA DS-301V3.0, Sensor especificación DS-406V3.1
Velocidad de transmisiónMaximum1Mbit /s
Resolución resolución


− 0.1mm


No linealidad− 0.1mm(− 250mm)o 0.04%F.S(>250mm)
Precisión en la repetición− 0.1mm
Tiempo de actualización

2ms

  • Condiciones de funcionamiento

Velocidad del imánarbitraria
Clase de protecciónIP67
Temperatura de funcionamiento-40℃ ~ +105℃
Humedad/punto de rocí.Humedad del 90%, sin condensación
Coeficiente de deriva de temperatura< 30ppm/℃

Índice de choqueGB/T2423.5 100g(11ms)
Índice de vibraciónGB/T2423.10 15g/10~2000Hz
Prueba EMC

GB/T17626.2 descarga electrostática grado anti-interferencia, grado 3, clase A

GB/T17626.3 grado anti-interferencia de la radiación del campo electromagnético de la Radio frecuencia, grado 3, clase A

GB/T17626.6 Radio Frequency Field Induced grado anti-interferencia, grado 3, clase A

GB/T17626.8 campo magnético de frecuencia de potencia anti-interferencia grado, grado 4, clase A





  • Conexiones eléctricas


  • Construcción y materiales

Tensión de entrada

8 ~ 32Vdc

Aparatos electrónicos, aparatos electrónicos

Acero inoxidable 304l.
Consumo de energía< 1Vara de mediciónAcero inoxidable 304L
Protección de polpolaridadMáximo -30Vdc

funcionamiento

Grado de presión


Presión nominal Pn: 30MPa presión máxima

Pmax: 40MPa para varilla Stell con un diámetro de 7mm


Protección contra sobretensiónMáximo de 36VdcAsamblea Asamblea Asamblea Asamblea Asamblea Asamblea Asamblea Asamblea Asamblea Asamblea Asamblea Asamblea Asamblea AsambleaCualquier dirección
Resistencia al aislamiento térmico>10M ²Imán imán de posiciónVarios imanes de anillo
Resistencia de aislamiento500V

Modo de salidaToma de Cable o conector




Solicitar información

Solicitar información

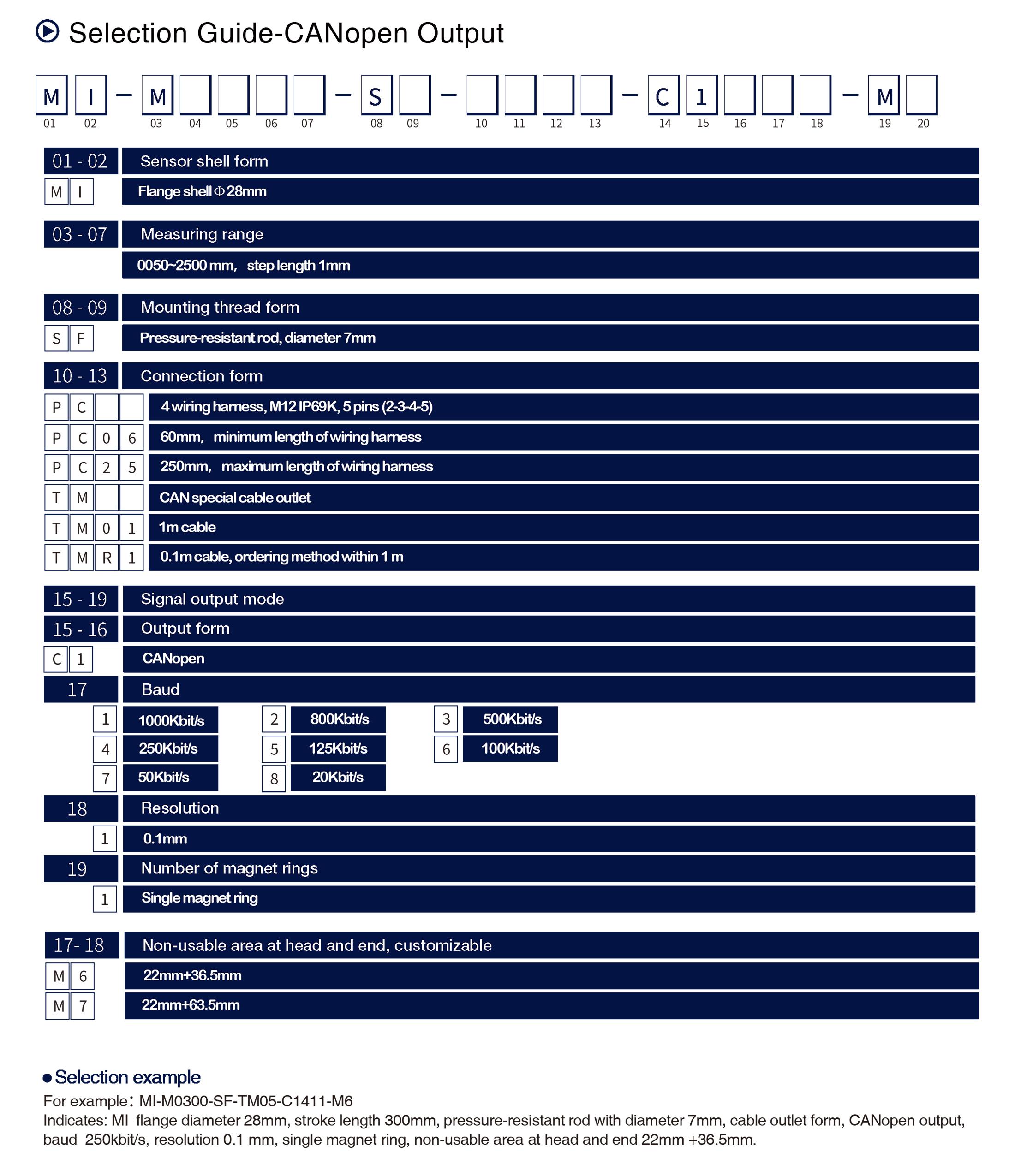

Selection Guide-CANopen Output







Información sobre el embalaje


El artículodescripciónCarrete y la bandeja

PC/ rollo

G.WN.W

QTY/ cartón

Tamaño del paquete
MI CANopen Seris

Sensor de desplazamiento magnetostricde MI CANopen Series


50~2500 mm de carrera

Resolución ≥ 0,1mm

-40℃ ~ +105℃ temperatura de operación

IP67







Otros productosOtros productosPCSmm



Descubra todas las especificaciones técnicas descargando hoy mismo la hoja de datos.




Todos los sensores de desplazamiento

modelo Un golpe eficaz La interfaz La tensión de tensión No linealidad repetibilidad Actualizado en Grado de protección funcionamiento
temperatura (℃) 		Material Material Presión de choque Hoja de datos muestra
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
