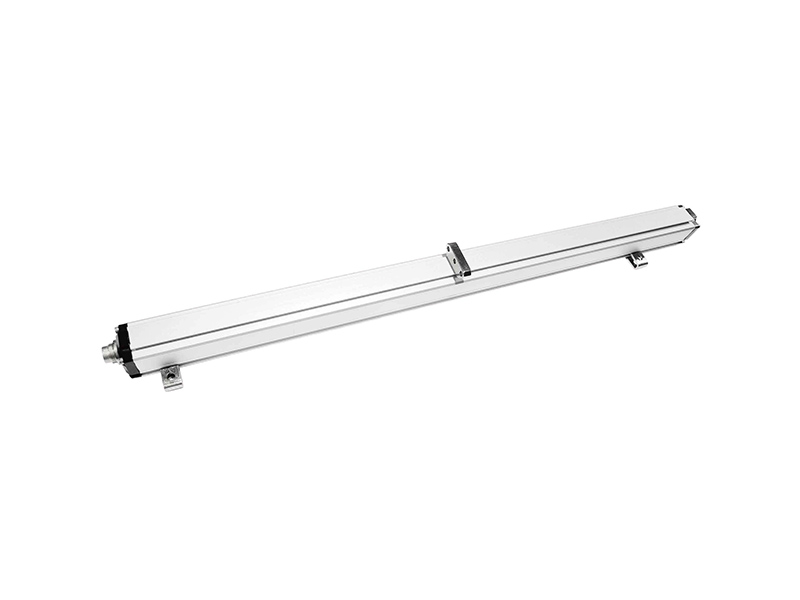

Sensor de desplazamiento de salida analógica HP

  • Sensor de desplazamiento de salida analógica HP
  • Sensor de desplazamiento de salida analógica HP
  • Sensor de desplazamiento de salida analógica HP
  • Sensor de desplazamiento de salida analógica HP
  • Sensor de desplazamiento de salida analógica HP
  • Sensor de desplazamiento de salida analógica HP
  • Sensor de desplazamiento de salida analógica HP
  • Sensor de desplazamiento de salida analógica HP

Hoja de datos

Huella huella

RoHS

Catálogo catálogo

Solicite su cotización hoy

Para su cotización personalizada, por favor rellene el siguiente formulario. Si necesita ayuda inmediata, no dude en contactar con nosotros: liya@epoch-electronic.com.

Datos técnicos Solicitar información Todas las demás monedas

DC-DC Power Modules (en inglés)

Convertidores DC-DC personalizados Explore DC-DC Converters

Productos de Encoder

El codificador rotrotexplor

Productos de sensores

Productos de Control de frecuencia

Productos relacionados

características

Un amplio rango de carrera de 25-2500 mm con longitudes personalizables satisface diversas necesidades de medición.

Una precisión ultra alta con una conversión D/A de 16 bits, < 0,02% de no linealidad A escala real y < 0,005% de repetibilidad A escala real asegura resultados precisos y confiables.

Tiempo de actualización rápido de 1 ms (para rango − 1m) proporciona información de posición en tiempo real para aplicaciones dinámicas.

Una protección IP65 robusta, temperatura de operación de -40 °C a +85°C y una fuerte resistencia a golpes y vibraciones garantizan un rendimiento en entornos industriales duros.

Medición lineal absoluta sin contacto con salida analógica (4-20mA o 0-10V / 0-5V) e instalación flexible con perfil de aluminio y abrazaderas móviles.

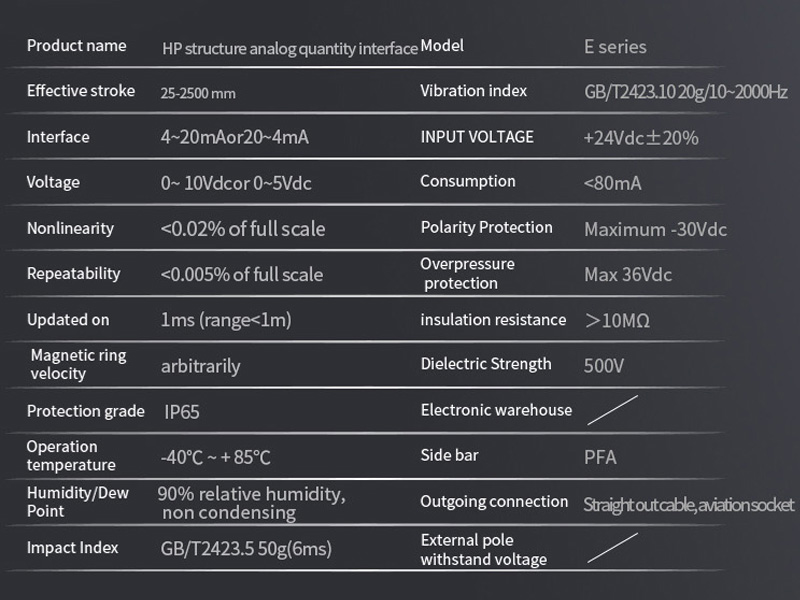

Características técnicas


Nombre del producto

Sensor de desplazamiento de salida analógica HP

modelo

Seris

Rango de medición

25-2500 mm

Índice de vibración

GB/T2423.10 20g/10~2000Hz

La interfaz

4-20mA o 20-4mA

Tensión de entrada

+24Vdc − 20%

La tensión de tensión

0~10Vdc o 0~5Vdc

consumo

< 80mA

No linealidad

< 0,02% de escala completa

Protección de polpolaridad

Máximo -30Vdc

repetibilidad

< 0,005% de escala completa

Protección contra sobrepresión

Max 36Vdc

Actualizado en

LMS ( (lm)

Resistencia al aislamiento térmico

> 10M ²

Velocidad del anillo magnéticoarbitrariamente

Fuerza dieléctrica

500V

Grado de protección


IP65


Almacén electrónico

/

Temperatura de funcionamiento

-40°C ~ +85°C

La barra lateral

PFA

Humedad/punto de rocí.

90% de humedad relativa, sin condensación

Conexión de salida

Cable de salida recto, toma de corriente de aviación

Índice de impacto

GB/T2423.5 50g(6ms)

Polo externo con tensión de soporte

/

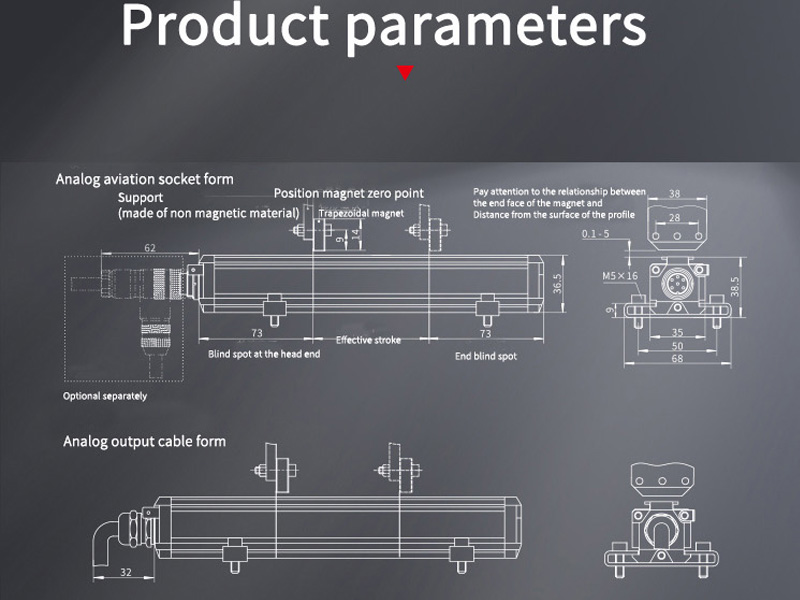

La forma estructural


HP Analog Output Displacement Sensor Structural Shape





Definición de cabley Pin


HP Analog Output Displacement Sensor Wiring and Pin Definition



HP Analog salida Displacement Sensor -Product Parameters (en inglés)



  • entrada

Medición de datosAnillo magnético
Longitud de la carrera50~2500 mm(personalizado de acuerdo con el cliente#39;s necesidades)

  • Output

Current4 ~ 20mA o 20~4mA(carga mínima/máxima 0/500Ω)
La tensión de tensión0~ 10Vdc o 0~5Vdc(resistencia mínima de carga − 10K ≥)
Resolución resolución16 bits D/A o 0,0015% de escala completa (mínimo 5μm)
No linealidad< 0,02% de escala completa
repetibilidad< ± 0,005% de escala completa
Tiempo de actualización1ms(rango − 1m),  2ms(1m < rango − 2m), 3ms(2m < rango ≥ 3m)
histéresis< 10μm

  • Condiciones de funcionamiento

Velocidad del imánarbitraria
Clase de protecciónIP65
Temperatura de funcionamiento40℃ ~ +85℃
Humedad/punto de rocí.Humedad del 90%, sin condensación
Coeficiente de temperatura< 30ppm/℃
Índice de choqueGB/T2423.5 50g(6ms)
Índice de vibraciónGB/T2423.10 20g/10~2000Hz
Prueba EMC

GB/T17626.2 grado de anti-interferencia de descarga electrostática, grado 3, clase A

GB/T17626.3 grado de anti-interferencia de la radiación grado de campo electromagnético de radiofrecuencia, grado 3, clase A

GB/T17626.4 grado de anti-interferencia del tren transiente rápido eléctrico, grado 3, clase A

Grado 2, clase A

GB/T17626.8 inmunidad A campo magnético de frecuencia de potencia, grado 3, clase A

Certificación CE




  • Conexiones eléctricas


  • Construcción y materiales

Tensión de entrada+24Vdc − 20%Vara de mediciónPerfil de aluminio
Consumo de energía< 80mAinstalaciónAbrazaderas móviles de montaje
Protección de polpolaridadMáximo -30VdcImán imán de posiciónImán deslizante, imán trapezoidal
Protección contra sobretensiónMáximo de 36VdcModo de salida

Toma de Cable o conector

Resistencia al aislamiento térmico>10M ²

Resistencia de aislamiento500V







HP Analog Output Displacement sensor— common Options (en inglés)

HP Analog Output Displacement Sensor-Common Options


Solicitar información

Solicitar información



HP Analog Output-Selection Guide







Información sobre el embalaje


El artículodescripciónCarrete y la bandeja

PC/ rollo

G.WN.W

QTY/ cartón

Tamaño del paquete
Seris análogo HP

Sensor de desplazamiento magnetostricanalep


50 — 2500 mm Un accidente cerebrovascular

Precisión ultra alta: 16 bits D/A, < 0,02% FS no linealidad, < 0,005% FS repetibilidad.

No contacto

IP65







Otros productosOtros productosPCSmm



Descubra todas las especificaciones técnicas descargando hoy mismo la hoja de datos.




Todos los sensores de desplazamiento

modelo Un golpe eficaz La interfaz La tensión de tensión No linealidad repetibilidad Actualizado en Grado de protección funcionamiento
temperatura (℃) 		Material Material Presión de choque Hoja de datos muestra
RS Waterproof Seris 50mm~5500mm Analog、SSI、CANopen、Start/Stop +24Vdc±20% < ± 0.01% of full scale, Min. ±50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RF Flexible Seris 500~7620mm，Up to 23 meters Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP65 / IP67 -40℃ ~ +85℃ Aluminum alloy GB/T2423.5 100g(6ms)
RD Split Seris 25~5500 mm Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +125℃ 304 stainless steel GB/T2423.5 100g(6ms)
RB Flat Seris 50~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
