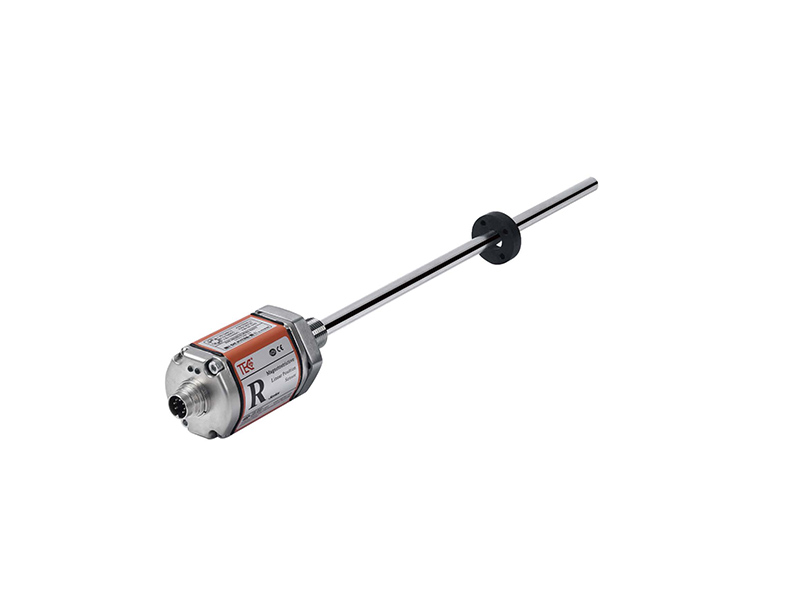

Sensor de desplazamiento magnetorestricde salida de RH(P) SSI

características

La tecnología magnetostricsin contacto y sin desgaste proporciona una medición de posición lineal absoluta y una larga vida útil.

La salida SSI directa (24/25/26 bits, código bino gris) permite una comunicación digital de alta velocidad en tiempo real y una integración perfecta con PLC y controladores.

Ultra alta precisión con resolución seleccionable hasta 0,1  µm, no linealidad menor de 0,01% a escala real, y repetibilidad dentro de 0,001% a escala real (mínimo − 1 ±   m).

Resistente protección IP67 (RH) e IP65 (Francia), varilla de acero inoxidable 304, y resistencia a la presión de hasta 35 MPa continua para entornos duros.

Los diagnósticos LED, la programabilidad de campo a través de USB y las múltiples opciones de montaje/hilo simplifican la instalación, la supervisión y el mantenimiento.

RH(P) SSI salida magnetostricdisplacement Sensor-Product Parameters (en inglés)

Características de salida - Sensor de desplazamiento magnetorestricde salida de RH(P) SSI

El sensor de desplazamiento magnetostricde salida SSI puede proporcionar una interfaz Serial sincronizada (SSI), que puede convertir la posición en tiempo real del imán vernier en formato de datos serie de 24 bits, 25 bits o 26 bits (código bino gris), y transmitir los datos al controlador por comunicación serie después de recibir la señal de reloj proporcionada por el controlador. El formato de los datos de salida de SSI es idéntico al codide salida absoluto, y se puede conectar directamente con los módulos de funciones PLC (como SM338 o SM138 de Siemens), que Puede usarse convenientemente para reemplazar el codificador absoluto.

LED de monitoreo y diagnóstico del estado en tiempo real

Los LEDs integrados (rojo o verde) proporcionan la retroalimentación de estado básica y la función de resolución de problemas del sensor.

programación

El sensor TEC se puede programar en el campo mediante un convertidor USB. No hay necesidad de abrir la bandeja electrónica, fuente de alimentación del puerto USB, conexión de cable estándar, satisfacer plenamente las necesidades de los clientes. Los siguientes parámetros del sensor pueden ser modificados por el software de configuración de PC; Establecer los parámetros del sensor (longitud de datos, formato de datos, dirección de medición); Visualización gráfica del valor de la posición del imán; El usuario establece arbitrariamente el punto cero del sensor y el valor de visualización de la medición; Diagnosticar el sensor en línea por código de error.

Instrucciones de instalación SSI salida

El sensor de desplazamiento lineal magnetostricde salida SSI proporciona salida de señal serial sincrónica, que puede convertir la posición en tiempo real del imán vernier en forma de datos de 24, 25 o 26 bits (código bino gris), y transmitir los datos al controlador por comunicación en serie después de recibir la señal de reloj proporcionada por el controlador. El formato de datos de salida SSI es idéntico al codificador de salida absoluto, y se puede conectar directamente con el módulo de función de PLC, por lo que puede ser utilizado para reemplazar el codificador absoluto.

Dimensiones y orientación de la instalación del sensor de varilla resistente a la presión RH

Carcasa de varde resistente a la presión serie RH, diseño de instalación incorporado para el sistema hidráulico, resistente a la presión 35MPa modo de instalación continuo, flexible y simple, forma de rosca de montaje M18 − 1.5 o M20 − 1.5 o 3/4"-16UNF-3A.

Nota: la medición de la zona no utilizable que se muestra en la figura indica que el valor de salida del sensor en esta zona es cero o poco fiable. el

Los valores por defecto de la primera y última medición de las zonas no utilizables de este producto son 50.8mm y 63.5mm respectivamente. El valor del

Medición área no utilizable se puede modificar adecuadamente de acuerdo a las necesidades de los clientes, por favor, se indica en el pedido.

Dimensiones y orientación de la instalación del sensor de perfil de aluminio RP

Perfil de aluminio de la serie RP proporciona un modo de instalación externa flexible y simple, que es adecuado para la detección de carrera o posición de lineal Mecanismo de movimiento, y también se puede utilizar para la detección de posición externa del cilindro hidráulico.

Accesorios comunes - producción SSI
