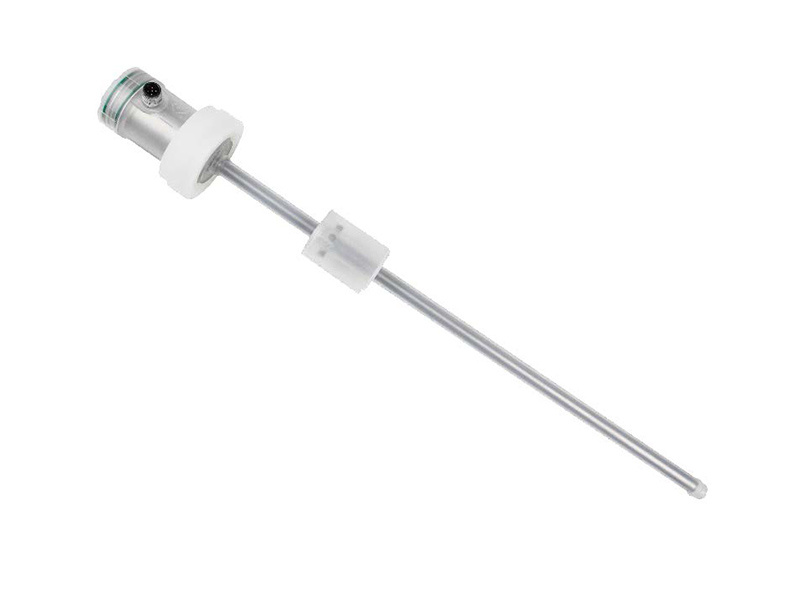

Sensor de desplazamiento de salida analógico ESC

  • Sensor de desplazamiento de salida analógico ESC
  • Sensor de desplazamiento de salida analógico ESC
  • Sensor de desplazamiento de salida analógico ESC
  • Sensor de desplazamiento de salida analógico ESC
  • Sensor de desplazamiento de salida analógico ESC
  • Sensor de desplazamiento de salida analógico ESC
  • Sensor de desplazamiento de salida analógico ESC
  • Sensor de desplazamiento de salida analógico ESC

Hoja de datos

Huella huella

RoHS

Catálogo catálogo

Solicite su cotización hoy

Para su cotización personalizada, por favor rellene el siguiente formulario. Si necesita ayuda inmediata, no dude en contactar con nosotros: liya@epoch-electronic.com.

Datos técnicos Solicitar información Todas las demás monedas

DC-DC Power Modules (en inglés)

Convertidores DC-DC personalizados Explore DC-DC Converters

Productos de Encoder

El codificador rotrotexplor

Productos de sensores

Productos de Control de frecuencia

Productos relacionados

características

Un amplio rango de carrera de 50-3000 mm se adapta a diversas necesidades de medición industrial.

Un alto grado de protección (IP67) y una robusta construcción de PFA garantizan un funcionamiento fiable en entornos difíciles.

El rápido tiempo de actualización de 1 ms (sistema de cuatro hilos) proporciona información precisa en tiempo real.

Excelente precisión con − 0.1 mm de no linealidad y repetibilidad para la detección precisa de la posición.

Opciones versátiles de salida analógica (4-20 mA, 0-10 V, 0-5 V) y socket de aviación (M12) para una fácil integración.

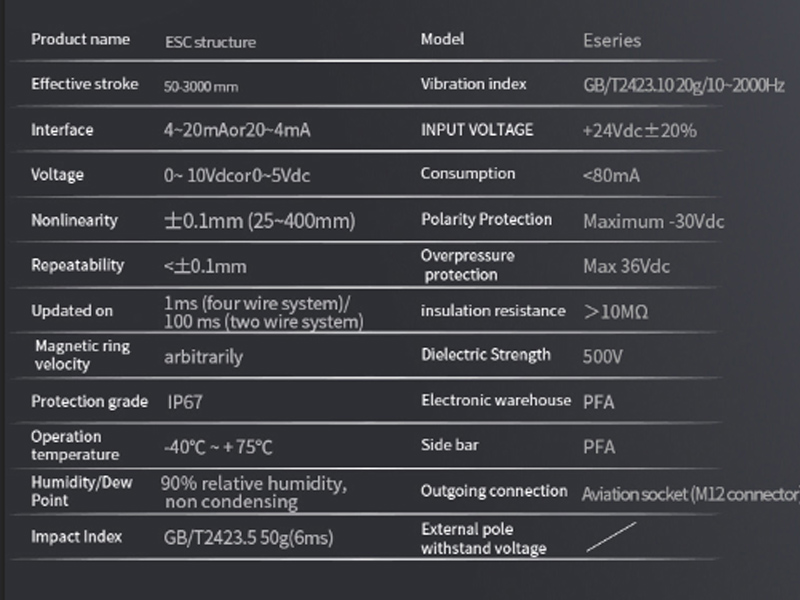

Características técnicas


Nombre del producto

Sensor de desplazamiento de salida analógico ESC

modelo

Dirección general

Rango de medición

50 a 3000 mm

Índice de vibración

GB/T2423.10 20g/10~2000Hz

La interfaz

4-20mA o 20-4mA

Tensión de entrada

+24Vdc − 20%

La tensión de tensión

0~10Vdc o 0~5Vdc

consumo

< 80mA

No linealidad

− 0.1mm(25~400mm)

Protección de polpolaridad

Máximo -30Vdc

repetibilidad

< − 0. L mm

Protección contra sobrepresión

Max 36Vdc

Actualizado en

LMS (Four WIRE system) (en inglés)

100 ms (sistema de dos cables)

Resistencia al aislamiento térmico

> 10M ²

Velocidad del anillo magnéticoarbitrariamente

Fuerza dieléctrica

500V

Grado de protección


IP67


Almacén electrónico

PFA

Temperatura de funcionamiento

-40°C ~ +75°C

La barra lateral

PFA

Humedad/punto de rocí.

90% de humedad relativa, sin condensación

Conexión de salida

Socket de aviación (M12 Conector)

Índice de impacto

GB/T2423.5 50g(6ms)

Polo externo con tensión de soporte

/

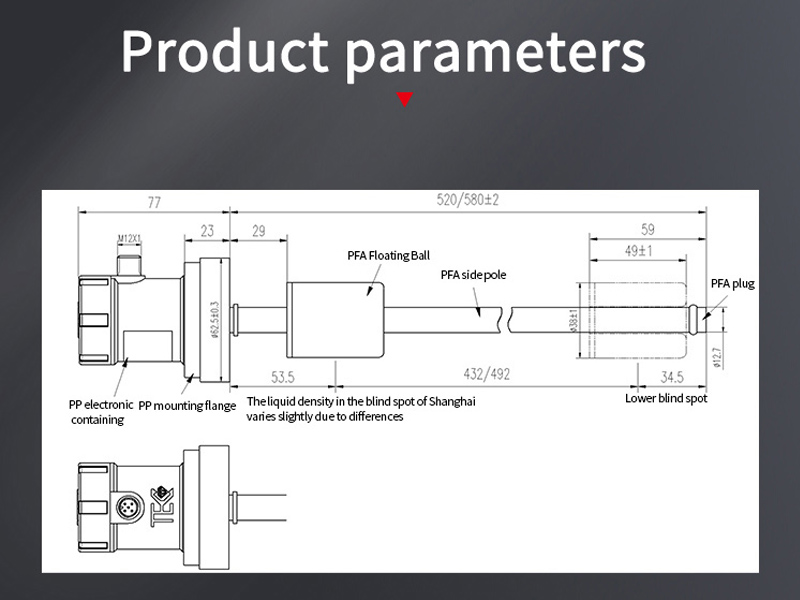

La forma estructural








Definición de cabley Pin

ESC Analog Output Displacement Sensor Wiring and pin definition




Sensor de desplazamiento de salida analógico ESC - parámetros de producto


  • entrada

Medición de datosAnillo magnético
Longitud de la carrera25~5500 mm, otros se pueden personalizar de acuerdo a las necesidades

  • salida

Current4 ~ 20mA o 20 ~ 4mA(carga mínima/máxima 0/500Ω)
La tensión de tensión0~ 10Vdc o 0~5Vdc(resistencia mínima de carga − 10K ≥)
Resolución resolución

− 0.01mm,16bitDA, corriente

− 0.1mm,12bitDA, volta.

No linealidad0.05%F.S
repetibilidadMisma resolución
Tiempo de actualización1ms (rango − 1m), 2ms (1m< rango − 2m), 3ms (rango >2m)

  • Condiciones de funcionamiento

Velocidad del imánarbitraria
Clase de protecciónIP67
Temperatura de funcionamiento40℃ ~ +75℃
Humedad/punto de rocí.Humedad del 90%, sin condensación
Indicador de impactoGB/T2423.5 50g(6ms)
Índice de vibraciónGB/T2423.10 15g/10~2000Hz
Prueba EMC

GB/T17626.2 grado de anti-interferencia de descarga electrostática, grado 3, clase A

GB/T17626.3 grado de anti-interferencia de la radiación grado de campo electromagnético de radiofrecuencia, grado 3, clase A

GB/T17626.4 grado de anti-interferencia del tren transiente rápido eléctrico, grado 3, clase B

GB/T17626.6 RF Field Induced driving distur, grado 2, clase A

GB/T17626.8 campo magnético de frecuencia de potencia anti-interferencia grado, grado 3, clase A

Certificación CE




  • Conexiones eléctricas


  • Construcción y materiales

Tensión de entrada+24Vdc − 20% / +12Vdc − 20%

Aparatos electrónicos, aparatos electrónicos

PP
Consumo de energía< 80mAVara de mediciónPFA
Protección de polpolaridadMáximo -30Vdc

Conexión de salida

Conector (conecm12)
Protección contra sobretensiónMáximo de 36Vdcinstalación

Montaje roscado en cualquier dirección (M50)

O montaje de brida móvil

Resistencia al aislamiento térmico>10M ²Imán imán de posiciónImán incorporado en la bola flotante
Resistencia de aislamiento500V





Sensor de desplazamiento de salida analanalesc — opciones comunes

ESC Analog Output Displacement Sensor-Common Options


Solicitar información

Solicitar información



ESC Analog Output-Selection Guide







Información sobre el embalaje


El artículodescripciónCarrete y la bandeja

PC/ rollo

G.WN.W

QTY/ cartón

Tamaño del paquete
Seris

Sensor de desplazamiento magnetostricanalep


Rango de medición 50-3000 mm

1 ms (cuatro hilos), 100 ms (dos hilos)

No contacto

IP67







Otros productosOtros productosPCSmm



Descubra todas las especificaciones técnicas descargando hoy mismo la hoja de datos.




Todos los sensores de desplazamiento

modelo Un golpe eficaz La interfaz La tensión de tensión No linealidad repetibilidad Actualizado en Grado de protección funcionamiento
temperatura (℃) 		Material Material Presión de choque Hoja de datos muestra
RS Waterproof Seris 50mm~5500mm Analog、SSI、CANopen、Start/Stop +24Vdc±20% < ± 0.01% of full scale, Min. ±50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RF Flexible Seris 500~7620mm，Up to 23 meters Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP65 / IP67 -40℃ ~ +85℃ Aluminum alloy GB/T2423.5 100g(6ms)
RD Split Seris 25~5500 mm Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +125℃ 304 stainless steel GB/T2423.5 100g(6ms)
RB Flat Seris 50~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
