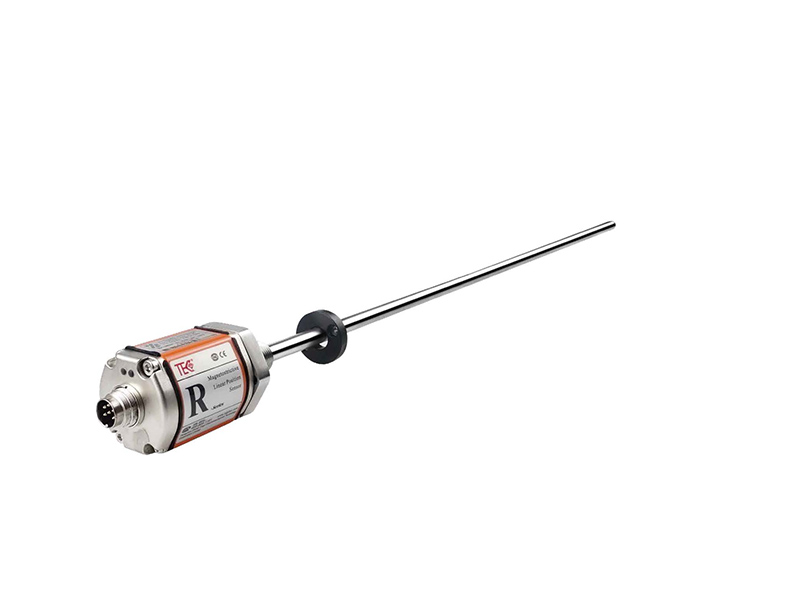

Sensor de desplazamiento magnetostricde salida de arranque y parada RH(P)

  • Sensor de desplazamiento magnetostricde salida de arranque y parada RH(P)
  • Sensor de desplazamiento magnetostricde salida de arranque y parada RH(P)
  • Sensor de desplazamiento magnetostricde salida de arranque y parada RH(P)
  • Sensor de desplazamiento magnetostricde salida de arranque y parada RH(P)

Hoja de datos

Huella huella

RoHS

Catálogo catálogo

Solicite su cotización hoy

Para su cotización personalizada, por favor rellene el siguiente formulario. Si necesita ayuda inmediata, no dude en contactar con nosotros: liya@epoch-electronic.com.

Datos técnicos Solicitar información Todas las demás monedas

DC-DC Power Modules (en inglés)

Convertidores DC-DC personalizados Explore DC-DC Converters

Productos de Encoder

El codificador rotrotexplor

Productos de sensores

Productos de Control de frecuencia

Productos relacionados

características

La tecnología magnetostricsin contacto y sin desgaste proporciona una medición de posición lineal absoluta y una larga vida útil.

La salida digital Start-stop permite una retroalimentación de posición de alta velocidad en tiempo real y admite la detección simultánea de múltiples magnet.

Precisión ultra alta con precisión mínima de 5 µm, < 0,01% de no linealidad a escala real, y repetibilidad mejor que 1 µm.

Resistente protección IP67 (RH) e IP65 (Francia), varilla de acero inoxidable 304, y resistencia a la presión de hasta 35 MPa continua para entornos duros.

La monitorización de estado en tiempo real LED, las opciones de montaje flexibles y las múltiples configuraciones de conector /cable simplifican la instalación y el diagnóstico.


RH(P) arranque-parada de salida magnetostricde desplazamiento de los parámetros de producto


  • entrada

Datos de mediciónAnillo magnético
Longitud de la carrera25~5500 mm, personalizado de acuerdo a las necesidades del cliente
Número de medicionesmúltiples




  • salida

  • Condiciones de funcionamiento

La interfazSeñal de inicio/parada (inicio/fin)Velocidad del imánarbitraria
Resolución resoluciónDependiente del controlador (precisión mínima 5μm)Nivel de protección

IP67RH Stell Rod/IP65RP

Perfil de aluminio

No linealidad< 0.01% taxi a escala completa, mínimo 50μm

funcionamiento

temperatura

-40℃ ~ +105℃
Ancho del pulsoPulso de inicio: 2~5μs, pulso de parada: 1.5~2μsHumedad/rocío pointHumedad del 90%, sin condensación

repetición

precisión

< 0,001% de taxis a escala real, min. 1μmÍndice de choqueGB/T2423.5 100g(6ms)

Tiempo de actualización

1KHz(rango − 1m) 500Hz(1m< rango − 2m)

250Hz(2m< rango ≥ 3m), personalizable

Índice de vibraciónGB/T2423.10 20g/10~2000Hz
histéresis< 10μmPrueba EMC

GB/T17626.2/3/4/6/8, grado 4/3/4/3/3,

Clase A, certificación CE

temperatura

Coeficiente coeficiente coeficiente

< 30ppm/℃




  • Estructura y Material

  • Conexión eléctrica

Indicación de falloTapa de papelera electrónica con pantalla ledTensión de entrada+24Vdc − 20%

RH

serie

Cubo electrónico

Aleación de aluminioCorriente corriente de funcionamiento<90mA(que varía con el rango)

Vara de medición

Acero inoxidable 304Protección de polpolaridadMax.-30Vdc

Presión del tubo exterior

35MPa (continuo)/70MPa (pico) o

350bar (continuo)/700bar (pico)

Protección contra sobretensiónMax.36Vdc

Imán imán de posición

Anillo de imán estándar y varios imanes de anillo

Resistencia al aislamiento térmico>10M ²

RP

serie

Cubo electrónico

Aleación de aluminioResistencia de aislamiento500V

Vara de medición

Aleación de aluminio

Imán imán de posición

Imán deslizante, imán cuadrado, imán de sector

Hilos de montaje

forma


M18 − 1.5, M20×1.5, 3/4 "-16UNF-3A

(personalizable)

instalación

dirección


Cualquier dirección
Modo de salida
Toma de Cable o conector



Salida caractertictics-start /Stop Output


El sensor emite la señal de inicio del controlador y la señal del imán de posición, y el intervalo de tiempo entre ellos es proporcional al desplazamiento del imán de posición. La medición y el control del tiempo se calcula por el controlador y se convierte en valor de desplazamiento.


Output Characteristics




LED de monitoreo y diagnóstico del estado en tiempo real

Los LEDs integrados (rojo o verde) proporcionan la retroalimentación de estado básica y la función de resolución de problemas del sensor.


Luz verdeelelelFlash

LED


Luz rojafueraFlashelfuera
funciónTrabajo Normal

El sensor no tiene

Señal de interrog


No detectado

Estado de programación


Instrucciones de instalación — salida Start/Stop


Dimensiones y orientación de la instalación del sensor de varilla resistente a la presión RH


Resistente a la presión de la serie RH rodshell, diseño de instalación incorporado para el sistema hidráulico, resistente a la presión 35MPa continuo, flexible y simple modo de instalación, forma de rosca de montaje M18 − 1.5 o M20 − 1.5 o 3/4 "-16UNF-3A.

Nota: la medición de la zona no utilizable que se muestra en la figura indica que el valor de salida del sensor en esta zona es cero o poco fiable.

Los valores de las zonas no utilizables de cabeza y extremo de este producto son 50.8 m y 63.5 m respectivamente. El valor de la medida

Área no utilizable puede ser modificado adecuadamente de acuerdo a las necesidades de los clientes, por favor señalar al hacer el pedido.


Dimensions and installation guidance of RH pressure-resistant rod sensor


Dimensiones y orientación de la instalación del sensor de perfil de aluminio RP


El perfil de aluminio de la serie RP proporciona un modo de instalación externo flexible y sencillo, que es adecuado para la detección de carrera o posición del mecanismo de movimiento lineal, y también se puede utilizar para la detección de posición externa del cilindro hidráulico.


Dimensions and installation guidance of RP aluminum profile sensor


Accesorios comunes: salida Start/Stop



Common Accessories-Start/Stop Output

Solicitar información

Solicitar información







Selection Guide Start Stop Output


Selection Guide of Analog Start-Stop Cable Fittings








Información sobre el embalaje


El artículodescripciónCarrete y la bandeja

PC/ rollo

G.WN.W

QTY/ cartón

Tamaño del paquete
RH(P) Start-Stop Output Seris

Sensor de desplazamiento magnetostricde salida de arranque y parada RH(P)


Carrera de 25~5500 mm

Dependiente del controlador (precisión mínima 5μm) Resolución resolución

-40℃ ~ +105℃ temperatura de operación

IP67 / IP65







Otros productosOtros productosPCSmm



Descubra todas las especificaciones técnicas descargando hoy mismo la hoja de datos.




Todos los sensores de desplazamiento

modelo Un golpe eficaz La interfaz La tensión de tensión No linealidad repetibilidad Actualizado en Grado de protección funcionamiento
temperatura (℃) 		Material Material Presión de choque Hoja de datos muestra
RS Waterproof Seris 50mm~5500mm Analog、SSI、CANopen、Start/Stop +24Vdc±20% < ± 0.01% of full scale, Min. ±50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RF Flexible Seris 500~7620mm，Up to 23 meters Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP65 / IP67 -40℃ ~ +85℃ Aluminum alloy GB/T2423.5 100g(6ms)
RD Split Seris 25~5500 mm Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +125℃ 304 stainless steel GB/T2423.5 100g(6ms)
RB Flat Seris 50~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
