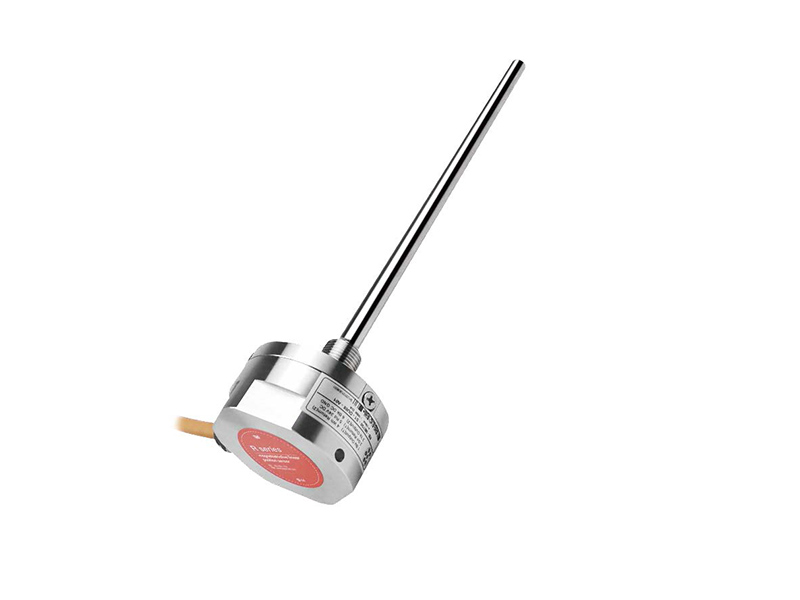

RB Flat Magnetostrictive Position Sensor (en inglés)

  • RB Flat Magnetostrictive Position Sensor (en inglés)
  • RB Flat Magnetostrictive Position Sensor (en inglés)
  • RB Flat Magnetostrictive Position Sensor (en inglés)
  • RB Flat Magnetostrictive Position Sensor (en inglés)

Hoja de datos

Huella huella

RoHS

Catálogo catálogo

Solicite su cotización hoy

Para su cotización personalizada, por favor rellene el siguiente formulario. Si necesita ayuda inmediata, no dude en contactar con nosotros: liya@epoch-electronic.com.

Datos técnicos Solicitar información Todas las demás monedas

DC-DC Power Modules (en inglés)

Convertidores DC-DC personalizados Explore DC-DC Converters

Productos de Encoder

El codificador rotrotexplor

Productos de sensores

Productos de Control de frecuencia

Productos relacionados

características

La tecnología magnetostricsin contacto y sin desgaste proporciona señales de posición lineales absolutas con un mantenimiento mínimo.

El diseño de acero inoxidable ultracompacto y plano permite una instalación sencilla en cilindros y espacios reducidos.

La protección IP67 y la resistencia a alta presión (hasta 35MPa continuo / 70MPa pico) garantizan un funcionamiento fiable en entornos difíciles.

Múltiples opciones de salida, incluyendo analógico, SSI y soporte de canal versátil integración con sistemas de control industrial.

La alta precisión de medición (hasta 16 bits D/A, < 0,01% FS no linealidad, < 1µm repetibilidad) y las rápidas tasas de actualización (hasta 1 KHZ) proporcionan una respuesta precisa y en tiempo real para aplicaciones exigentes.


RB Flat Magnetostrictive Position Sensor-Product Parameters (en inglés)


  • entrada

Datos de mediciónAnillo magnético
Longitud de la carrera50mm~5500mm, personalizado de acuerdo con el cliente#39;s necesidades
Número de mediciones1




  • salida

  • Condiciones de funcionamiento

La interfazAnalog, SSI, CANopenVelocidad del anillo magnéticoarbitraria
Resolución resolución

Análogo: 16 bits D/A o 0,0015% de escala completa (min. 1 − m)

Cantidad Digital: 1/2/5/10/20/40/50/100 μm

Nivel de protección

IP67

No linealidad< − 0.01% de escala completa, Min. − 50 ± m

funcionamiento

temperatura

-40℃ ~ +85℃
histéresis<10μmHumedad/rocío point100%, humedad relativa

repetición

precisión

< 0,001% de escala completa, Min. − 1 − mÍndice de choqueGB/T2423.5 100g(6ms)

Tiempo de actualización

1KHz(rango − 1m) 500Hz(1m< rango − 2m)

250Hz(2m< rango ≥ 3m), personalizable

Índice de vibraciónGB/T2423.10 20g/10~2000Hz

temperatura

Coeficiente coeficiente coeficiente

< 30ppm/℃Prueba EMC

GB/T17626.2/3/4/6/8, grado 4/3/4/3/3,

Clase A, certificación CE




  • Estructura y Material

  • Conexión eléctrica

Cubo electrónico

Acero inoxidable 304Tensión de entrada+24Vdc − 20%

Vara de medición

Acero inoxidable 304Corriente corriente de funcionamiento<100mA(que varía con el rango)

Presión del tubo exterior

35MPa (continuo)/70MPa (pico) o

350bar (continuo)/700bar (pico)

Protección de polpolaridadMax.-30Vdc

Imán imán de posición

Anillo de imán estándar y varios imanes de anillo

Protección contra sobretensiónMax.36Vdc
Hilos de montaje

Fabricación en la cual:

M18 − 1.5, M20 − 1.5(personalizable)

Resistencia al aislamiento térmico>10M ²
Dirección de la instalaciónCualquier direcciónResistencia de aislamiento500V
Tipo de conexiónToma de Cable o conector



Instalación e instrucciones de uso


Características de la salida


Los sensores de la serie RB tienen una carcasa protectora de alta resistencia y altas temperaturas de trabajo, y son duraderos, lo que puede proporcionar a los usuarios señales de desplazamiento continuas, fiables y en tiempo real en un entorno hostil. El sensor tiene una carcasa completamente de acero inoxidable. Es adecuado para la instalación en cilindro hidráulico y la medición de la carrera del pistón, y es ampliamente utilizado en la energía y la industria minera.

Gracias a su plano y compacto Diseño, el sensor es muy adecuado para la instalación de cilindros en espacios reducidos.


Dimensiones de instalación

Tipo de sello de presión


Tight pressure seal type Installation dimensions





Accesorios de uso común


Commonly used accessories

Nota: por favor refiérase a "selección del anillo de imán" Para más detalles del equipo de anillos de imanes y otros modelos


Modo de cable

Cuando el sensor es una salida de conector, consulte la definición de pin en la siguiente tabla para el modo de cable; Cuando el sensor es la salida del cable de salida, consulte la definición de color del cable en la siguiente tabla para el modo de conexión


Wiring Mode


Solicitar información

Solicitar información



Selection Guide-Analog Quantity


Selection Guide-SSI



Selection Guide-CAN Bus












Información sobre el embalaje


El artículodescripciónCarrete y la bandeja

PC/ rollo

G.WN.W

QTY/ cartón

Tamaño del paquete
RB Flat Seris (en inglés).

RB Flat Magnetostrictive Position Sensor (en inglés)


50~5500 mm de carrera

Analog, SSI, CANopen Interface

-40℃ ~ +85℃ temperatura de operación

IP67







Otros productosOtros productosPCSmm



Descubra todas las especificaciones técnicas descargando hoy mismo la hoja de datos.




Todos los sensores de desplazamiento

modelo Un golpe eficaz La interfaz La tensión de tensión No linealidad repetibilidad Actualizado en Grado de protección funcionamiento
temperatura (℃) 		Material Material Presión de choque Hoja de datos muestra
RS Waterproof Seris 50mm~5500mm Analog、SSI、CANopen、Start/Stop +24Vdc±20% < ± 0.01% of full scale, Min. ±50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RF Flexible Seris 500~7620mm，Up to 23 meters Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP65 / IP67 -40℃ ~ +85℃ Aluminum alloy GB/T2423.5 100g(6ms)
RD Split Seris 25~5500 mm Analog、SSI、CANopen、Profibus-DP、Start-Stop、Profinet、EtherCAT +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP68 -40℃ ~ +125℃ 304 stainless steel GB/T2423.5 100g(6ms)
RB Flat Seris 50~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
FBGB Explosion-Proof Seris 25~5500 mm Analog、SSI、CANopen +24Vdc±20% < ± 0.01% of full scale, Min. ± 50μm < ± 0.001% of full scale, Min. ± 1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Start-Stop Output Seris 25~5500 mm / +24Vdc±20% < 0.01% full-scale taxi, minimum 50μm / 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +105℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) SSI Output Seris 25~5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profinet Output Seris 25~5500 mm Profinet IO RT +24Vdc±20% < ±0.01% of full scale, minimum ±50μm < 0.001% for full-scale taxis, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH(P) Profibus-DP Seris 25~5500 mm Profibus-DP System，ISO74498 +24Vdc±20% <±0.01% of full scale, minimum ±50μm <±0.001% of full scale, minimum ±1μm 1KHz（range≤1m） 500Hz（1m＜range≤2m） 250Hz（2m＜range≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH-P EtherCAT Seris 25~5500 mm EhterCAT Ethernet Control Automation Technology +24Vdc±20% <±0.01% of full scale, minimum 50μm <±0.001% of full scale, minimum ±1μm ≥0.25ms，depending on the measuring stroke IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP CANBus Seris 25~5500 mm CANBus System Protocol, IS0DIS11898 +24Vdc±20% < 0 .01% full-scale taxi, minimum 50μm <±0.001% of full scale, minimum ±1μm 1KHz（ range ≤1m）500Hz（1m＜ range ≤2m） 250Hz（2m＜ range ≤3m），customizable IP67/ IP65 -40℃ ~ +85℃ 304 stainless steel GB/T2423.5 100g(6ms)
RH/RP Analog Seris 25~5500 mm / 0 ~ 10Vdc or 0~5Vdc（min load resistance ≥10K） <±0.01% of full scale, min±50um <±0.001% of full scale, min ±1um 1KHz (range ≤ 1m), 500Hz (1m < range ≤ 2m), 333Hz (2m < range ≤ 3m), customizable IP67 -40℃ ~ +85℃ 304L stainless steel GB/T2423.5 100g(6ms)
MT Analog Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI CANopen Seris 50~2500 mm CAN bus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 8~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MI Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA CANopen Seris 50~2500 mm CANbus ISO DIS 11898, CANopen complies with CIA DS-301V3.0, Sensor Specification DS-406V3.1 / ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MHA Analog Seris 50~2500 mm 4 ~ 20mA（load resistance≤250Ω） 0.5 ~ 4.5Vdc or 0.25~4.75Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L stainless steel GB/T2423.5 100g（11ms）
MH CANopen Seris 50~2500 mm CAN bus ISODIS11898, CANopen conforms to CIA DS-301V3.0, sensor specification DS-406V3.1 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
MH Analog Seris 50~2500 mm / 9~ 32Vdc ±0.1mm（≤250mm）or 0.04%F.S（＞250mm） ±0.1mm 2ms IP67 -40℃ ~ +105℃ 304L GB/T2423.5 100g（11ms）
ES Modbus Seris 25–3500 mm Modbus RTU protocol 9~ 30Vdc Minimum ± 50um or <0.01%.F.S Minimum ± 10um or <0.001%.F.S Default 20ms IP67 -40°C ~ +75°C 304L/316L GB/T2423.5 50g(6ms)
ES Analog Seris 25–5500 mm 4-20mA or 0-20mA 0~10Vdc or 0~5Vdc 0.05% F.S Same resolution lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C 304L / 316L stainless steel GB/T2423.5 50g(6ms)/ 35MPA / 70MPA ( peak
HP Analog Seris 25–2500 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc <0.02% of full scale <0.005% of full scale lms ( range < lm ) IP65 -40°C ~ +85°C PFA GB/T2423.5 50g(6ms)
ESC Analog Seris 50–3000 mm 4-20mA or 20-4mA 0~10Vdc or 0~5Vdc 士0.1mm(25~400mm) <±0.l mm lms (four wire system)/ 100 ms (two wire system) IP67 -40°C ~ +75°C PFA GB/T2423.5 50g(6ms)
EP Analog Seris 25-5500 mm 0-20mA or 4-20mA 0~10Vdc or 0~5Vdc 0.05% F.S < 0.03% of full scale < 0.005% of full scale IP65 -40°C ~ +85°C Aluminum formed shell GB/T2423.5 50g(6ms)
ED Analog Seris 50–3000 mm / 0–10V/10–0V, signal/ dual <±0.05% of full scale <± 0.01% of full scale 2MS IP65 -40°C ~ +75°C Aluminum Alloy GB/T2423.5 50g(11ms) , 5 g，10–2000 Hz GB/T2423.10
EJ SSI Output Seris 25-5500 mm SSI Synchronous Serial Interface +24Vdc±20% <±0.01% of full scale, minimum±50μm < ± 0.001% of full scale, minimum ± 5μm / Cable outlet mode IP68; socket way IP67 -40℃ ~ +85℃ 304L GB/T2423.5 100g(6ms)
EJ Modbus Seris 25-5500 mm Modbus RTU protocol 0-10Vdc or 0-5Vdc Minimum ±50um(or <±0.01%F.S.) Minimum ±10um(or <±0.001%F.S.) 10ms IP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g ( 6ms )
EJ Analog Seris 25-5500 mm 4-20mA or 0-20mA 0-10Vdc or 0-5Vdc <+0.02% of full scale <± 0.001% offull scale lms Outgoing line lP68, Socket LP67 -40°C - +75°C 304L/316L stainless steel GB/T2423.5 50g(6ms), 35MPA/70MPA(peak)
