Sensor de desplazamiento magnetostricde salida analógica RH/RP

características

La tecnología Imán imán imán imán imán imán imánostricsin contacto y sin desgaste garantiza una larga vida útil y un funcionamiento sin mantenimiento.

Precisión ultra alta con conversión D/A de 16 bits, < 0.01% de no linealidad A escala real, y repetibilidad mejor que -1 ± m.

Un amplio rango de carrera de 25-5500 mm y múltiples opciones de salida analógica (corriente/volta) se adaptan a diversas necesidades industriales.

Robusta protección IP67 (RH) e IP65 (RP), varilla de acero inoxidable 304 y resistencia a alta presión de hasta 35 MPa (continua) para entornos duros.

Programable en campo a través de USB, con supervisión de estado en tiempo real LED e instalación flexible para montaje integrado y externo.

RH/RP salida analógica magnetostricdel Sensor de desplazamiento -parámetros de producto

Características de salida -Sensor de desplazamiento magnetostricde salida analógica RH/RP

La precisión de medición del sensor de desplazamiento magnetostricde salida analógica depende del número de bits del módulo D/A incorporado.

Las señales de desplazamiento pueden ser enviadas directamente a controladores externos, como la entrada analógica del PLC.

El sensor transforma la posición absoluta del imán vernier en una señal analógica estándar en tiempo real, es decir, 0~20A (o inverso),

4~20mA (o reversa) corriente DC o 0~5V (o reversa),-5~+5V (o reversa), 0~10V (o reversa),-10~+10 (o reversa) voltadc, etc.

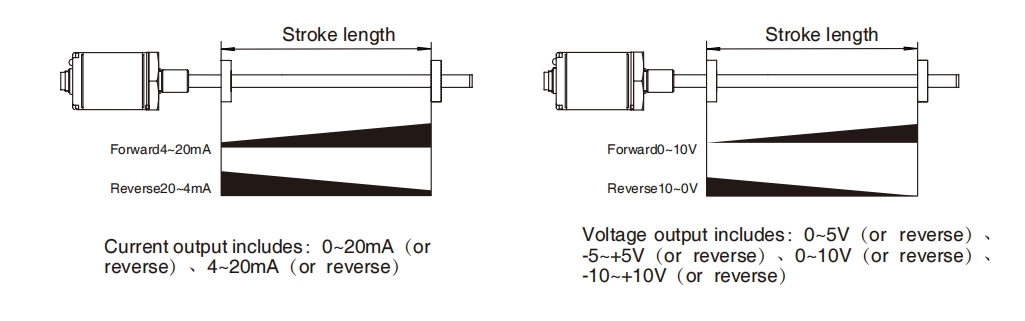

La tendencia de cambio del valor de salida es lineal con la dirección de movimiento del anillo magnético, que se puede ajustar como salida hacia adelante y hacia atrás según las necesidades. Como se muestra en la siguiente figura:

LED de monitoreo y diagnóstico del estado en tiempo real

Indicador LED rojo y verde integrado en la tapa de la cabeza del sensor proporciona condiciones de trabajo del sensor y función de diagnóstico.

programación

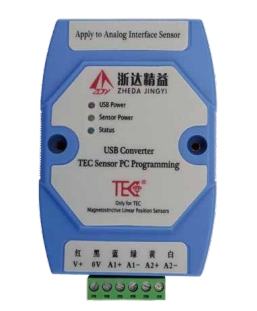

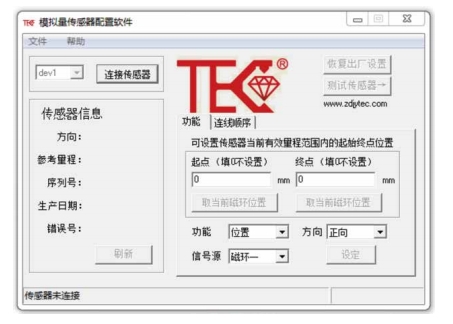

Los sensores TEC son programables en campo usando un convertidor USB. No es necesario abrir la bandeja electrónica, fuente de alimentación USB, cable estándar

Conexión, satisfacer plenamente las necesidades del cliente. Los siguientes parámetros del sensor pueden ser modificados a través del software de configuración en el PC

Lado: ajuste la dirección de medición del sensor; Establecer el punto cero y el punto de escala completa del sensor; Representación gráfica del anillo magnético

Valor en posición; Diagnosticar el sensor en línea a través del código de error.

Instrucciones de instalación -Sensor de desplazamiento magnetostricde salida analógica RH/RP

Sensor de desplazamiento magnetostricde salida analógica, adecuado para la medición precisa y en tiempo real de la carrera de las piezas móviles, que puede medir

El desplazamiento absoluto o carrera del imán vernier, expresado en forma de cantidad analógica estándar, incluyendo: 0~20MA (o inverso), 420MA

(o reversa) corriente DC o 0~5V (o reversa),-5~+5V (o reversa), 0~10V (o reversa),-10~+10V (o reversa) voltadc, etc. Sensors have

Integrado y externo dos métodos de instalación diferentes, tipo incorporado es adecuado para la instalación integrada de cilindros hidráu, estructura compacta;

El tipo externo adopta perfil de aluminio, que se instala fuera de las partes móviles y cómodo de usar.

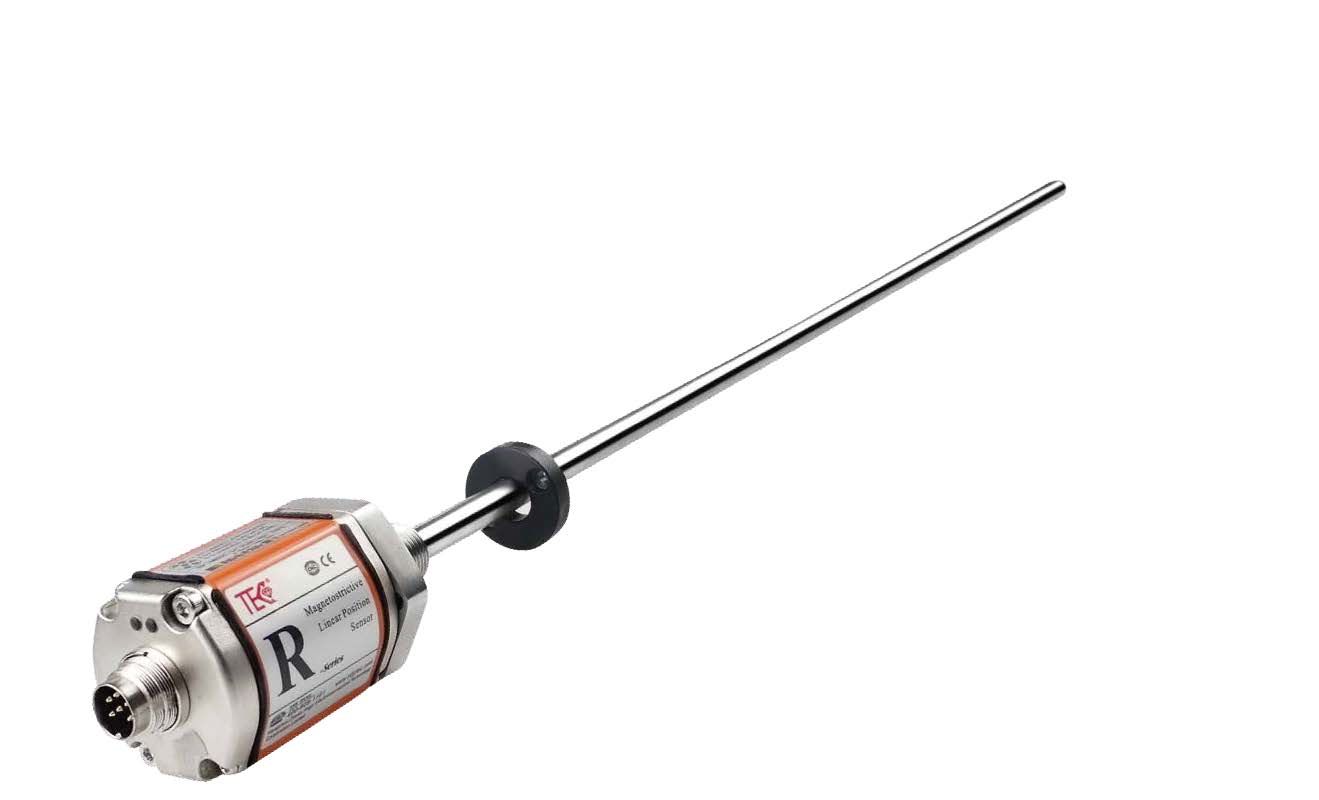

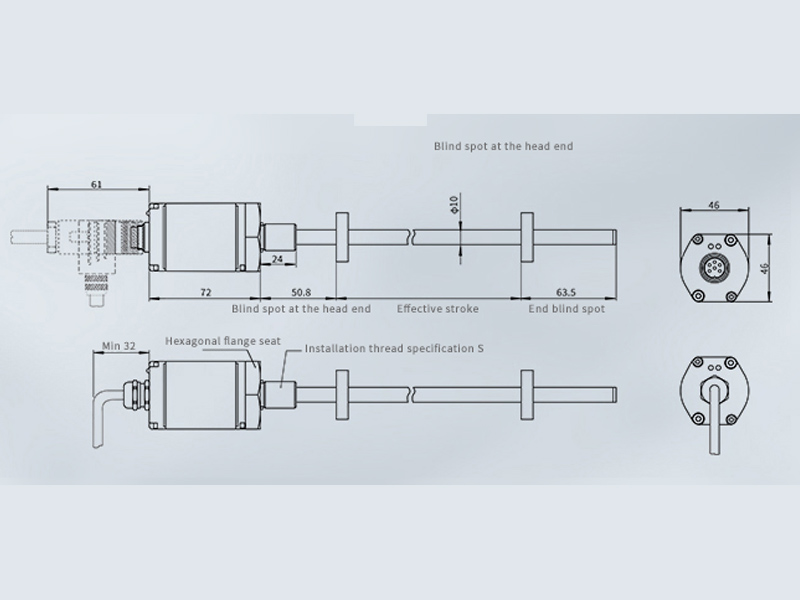

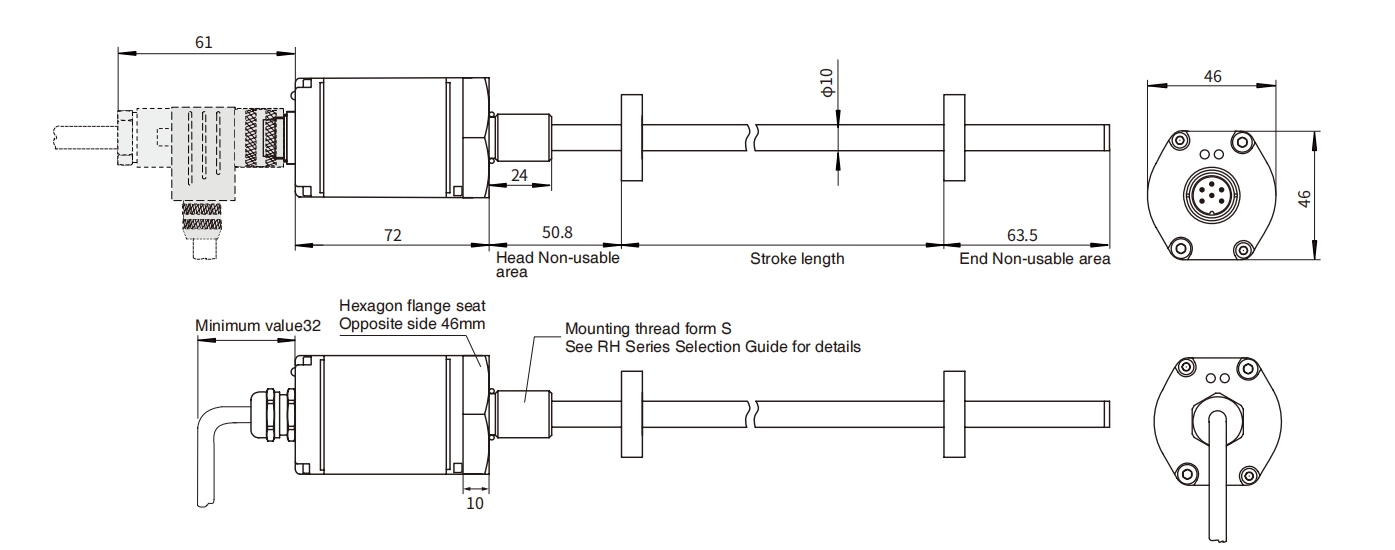

Dimensiones y orientación de la instalación del sensor de varilla resistente a la presión RH

Resistente a la presión de la serie RH rodshell, diseño de instalación incorporado para el sistema hidráulico, resistente a la presión 35MPa continua, flexible y simple

Modo de instalación. Hilo de montaje M18 − 1.5 o M20 − 1.5 o 3/4 "-16UNF-3A.

Nota: la medición de la zona no utilizable que se muestra en la figura indica que el valor de salida del sensor en esta zona es cero o poco fiable. el

Los valores por defecto de la primera y última medición de las zonas no utilizables de este producto son 50.8mm y 63.5mm respectivamente. El valor del

Medición área no utilizable se puede modificar adecuadamente de acuerdo a las necesidades de los clientes, por favor, se indica en el pedido.

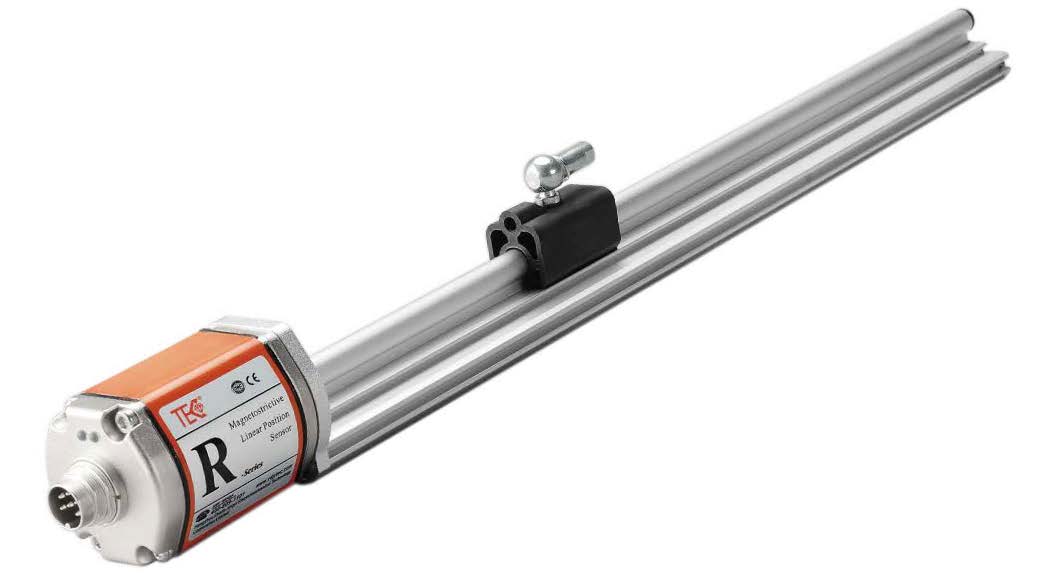

Dimensiones y orientación de la instalación del sensor de perfil de aluminio RP

El perfil de aluminio de la serie RP proporciona un modo de instalación externo flexible y sencillo, que es adecuado para la detección de carrera o posición del mecanismo de movimiento lineal, y también se puede utilizar para la detección de posición externa del cilindro hidráulico.

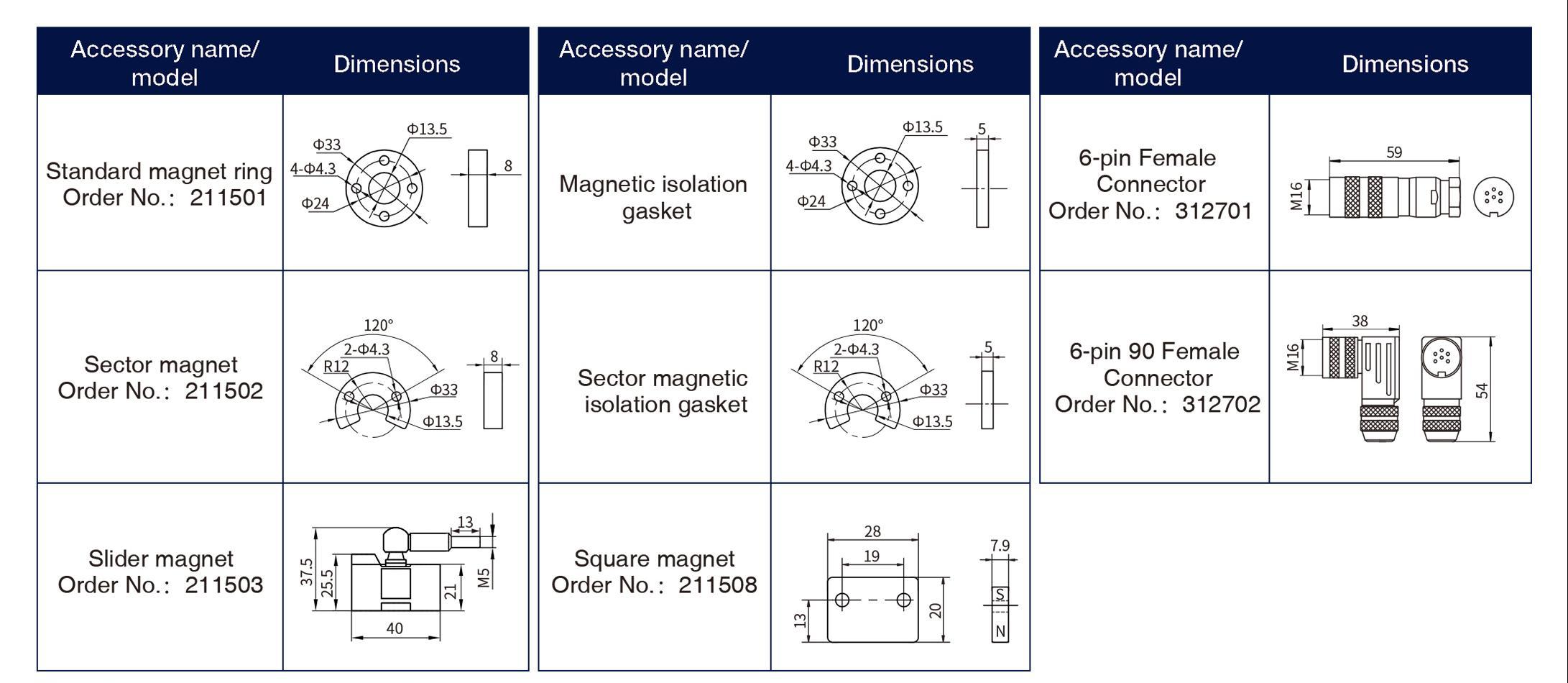

Accesorios comunes -Sensor de desplazamiento magnetostricde salida analógica RH/RP

Nota: por favor refiérase a "selección del anillo de imán" Para más detalles del equipo de anillos de imanes y otros modelos.

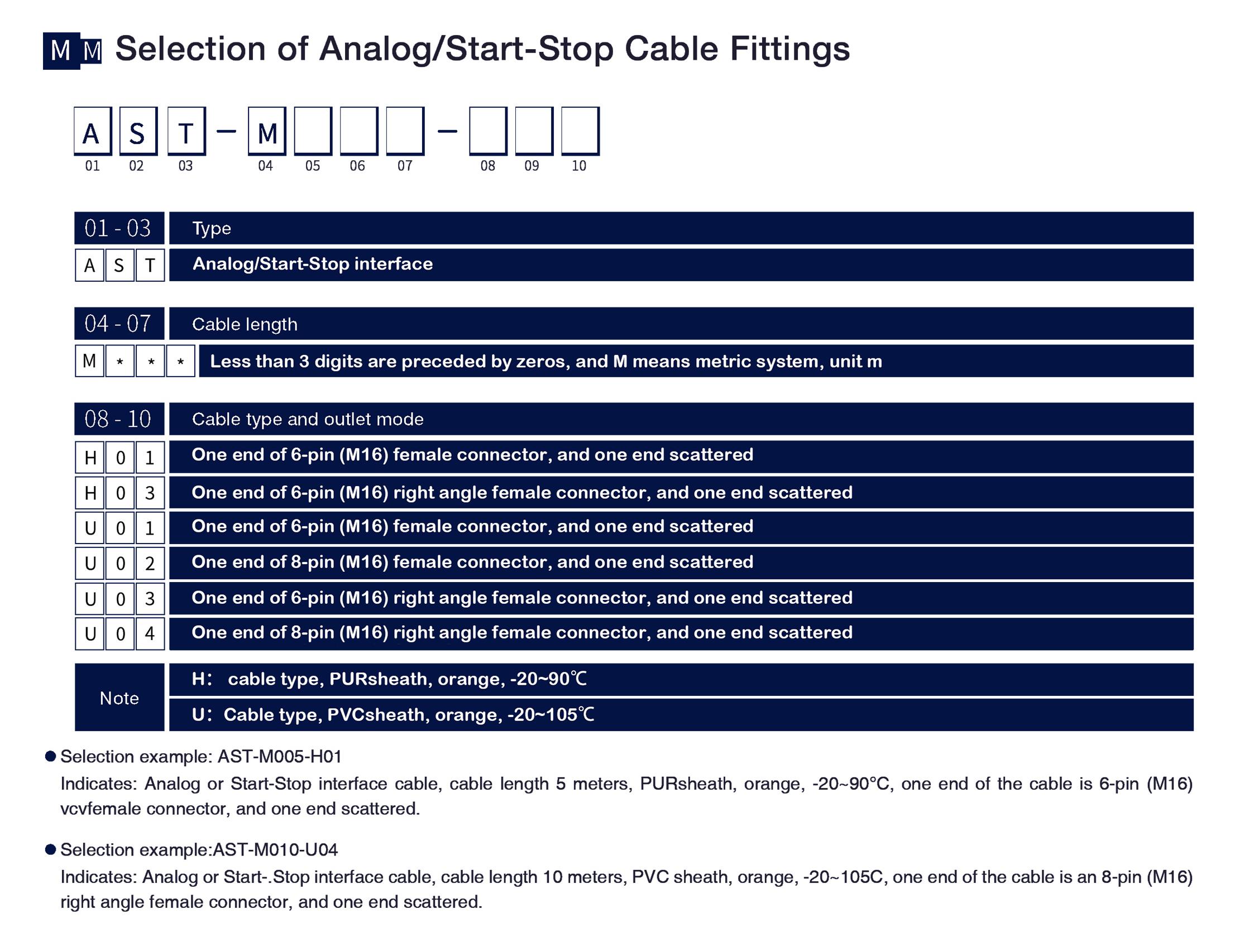

Modo de cable

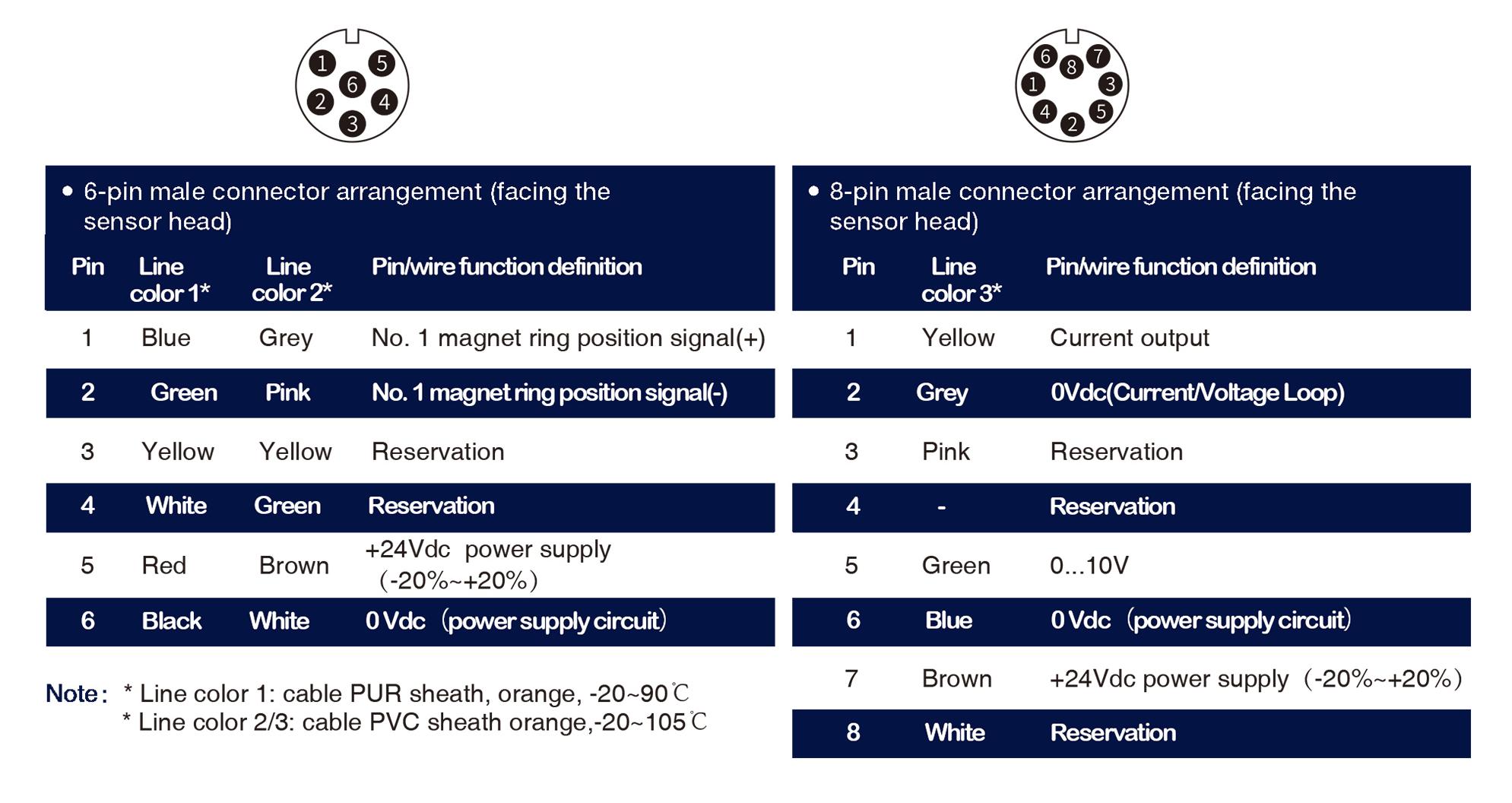

Cuando el sensor es una salida de conector, consulte la definición de pin en la siguiente tabla para el modo de cable; Cuando el sensor es la salida de salida del cable, consulte la definición de color de línea en la siguiente tabla para el modo de conexión.
